3. 操作系统 SYS-XP143-1.0S 34 XP-142E/143E 系统手册 5. 若要部分忽视读取对象的条形码，可使用 ASC Ⅱ CODE 的记号进行进行跳过读取其 部分 的设定。 扫描单元 (FujitraxV erifier ) 用 FujiTraxVerifier 是管理元件的种类、 料卷的信息、料带拼接信息 、生产程序的料站信 息、有效地支持供应和更换元件 的功能。此外，因料站元件的安装 错误而产生的不良电路 板、…

100%1 / 539
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 33
6. 在停止条件的错误率区域上设定使机器停止运行的吸嘴、料站的错误率。( 输入范围
是：0.00 ～警告条件的错误率 )
设定值 0.00 时不停止。
备注 ) 上面的警告条件的错误率为 0.00 时，最大可输入到 100.00。

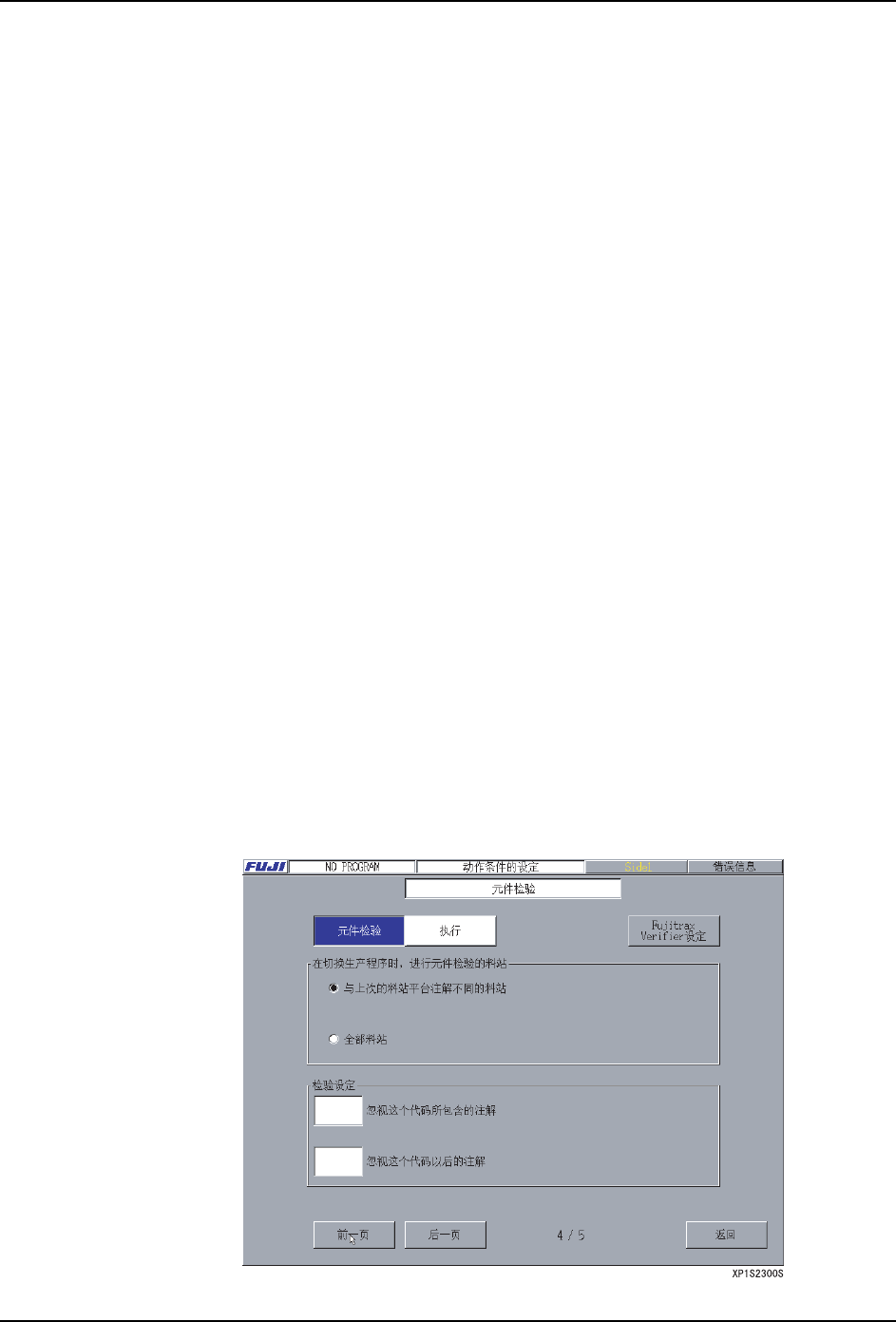

元件检验 ( 选项 )
用于条形码读取器
是设定元件检验的画面。元件检验是因料站元件的安装错误而产生的不良电路板、以及减
少随其而产生的废弃元件，对在料站上安装的元件的料卷信息和生产程序的料站信息进行
核对以防止错误安装的选项功能。( 要使用元件检验功能，有必要设定固有值。)
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 按下 [ 后一页 ] 按键，显示出 [ 元件检验 ] 页。
3. 用 [ 元件检验 ] 右侧的按钮设定检验功能的使用 / 不使用。选择 [ 执行 ] 时，则请进行
下面各栏的设定。
4. 切换生产程序时，将料站作为检验的条件来选择。
( 输入范围 : 0 ～吸嘴总数 ) 警告数为 0 时不停止。
料站 : 在发出警告的料站数达到设定值时使机器停止运行。
( 输入范围 : 0 ～料站总数 ) 警告数为 0 时不停止。
「与上次的 Barcode 不同的料站」:
检查对象为与上次使用的生产程序的同样料站的 Barcode 不同的料站。
3. 操作系统 SYS-XP143-1.0S
34 XP-142E/143E 系统手册
5. 若要部分忽视读取对象的条形码，可使用 ASC Ⅱ CODE 的记号进行进行跳过读取其部分
的设定。
扫描单元 (FujitraxVerifier ) 用
FujiTraxVerifier 是管理元件的种类、料卷的信息、料带拼接信息、生产程序的料站信
息、有效地支持供应和更换元件的功能。此外，因料站元件的安装错误而产生的不良电路
板、以及减少随其而产生的废弃元件，对在料站上安装的元件的料卷信息和生产程序的料
站信息进行核对以防止错误安装。( 要使用 FujitraxVerfier 功能，有必要设定固有值。)
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 按下 [ 后一页 ] 按键，显示 「元件检验」页。
「全料站」:
检查对象是所有料站。
「忽视这个代码所包含的注解」:
忽视用设定的记号括起来的部分。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [123450123] 识别。
但是，记号不是成对插入 ( 奇数个数的插入 ) 时，忽视括起来的部分和从最
后的记号以后的部分，将 [12345/6789/0123/456] 作为 [123450123] 识别。
「忽视这个代码以后的注解」:
忽视所设定的记号的以后部分。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [12345] 识别。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 35

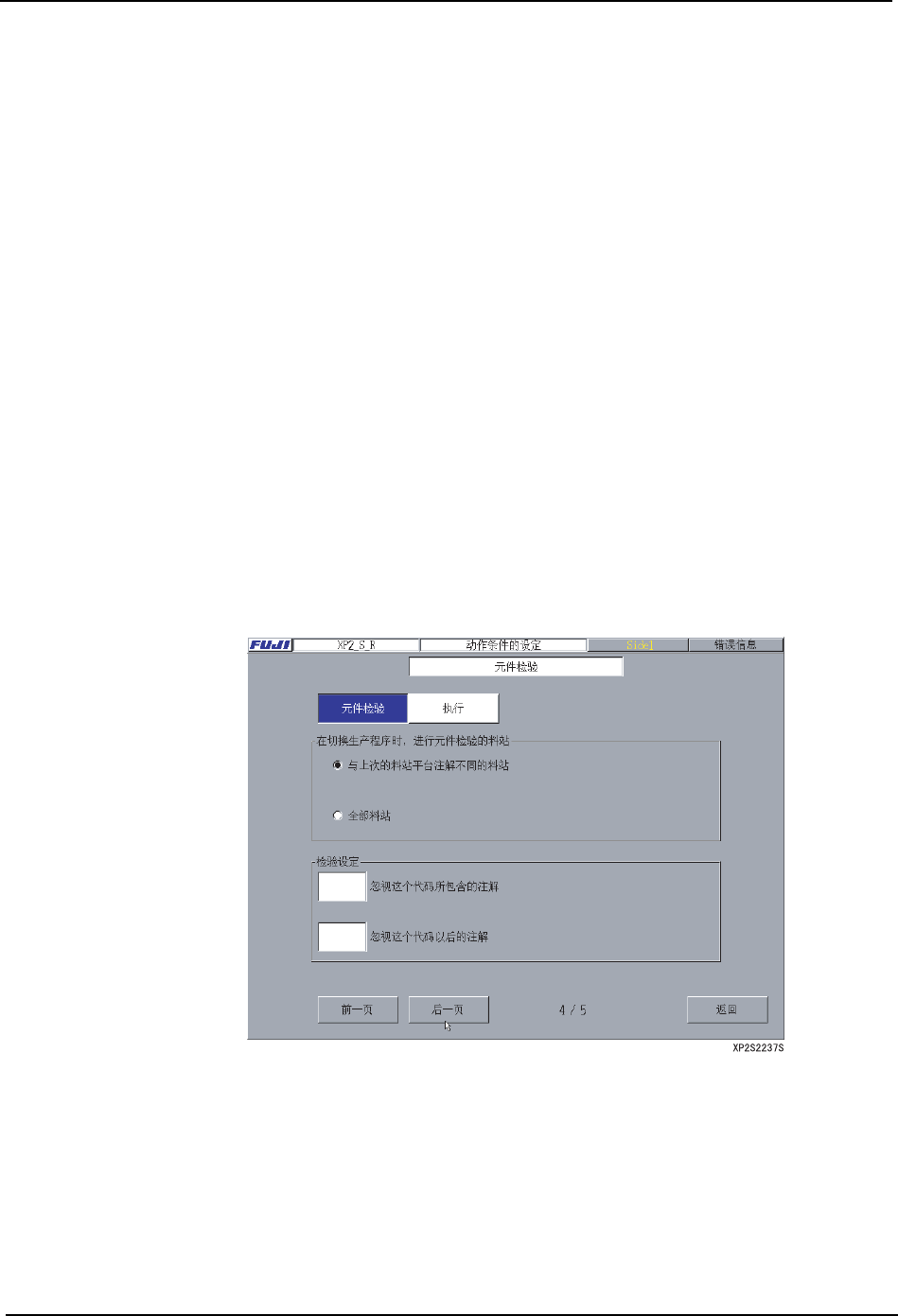

3. 使用 「元件检验」右侧的按键，设定检验功能的使用 / 不使用。
选择 「只执行供料器元件」时，则请继续进行下面各栏的设定。
4. 切换生产程序时，将料站作为检验的条件来选择。
·「与上次的 Barcode 不同的料站」:
检查对象为与上次使用的生产程序的同样料站的 Barcode 不同的料站。
·「全料站」:
检查对象是所有料站。
5. 若要部分忽视读取对象的条形码，可使用 ASC Ⅱ CODE 的记号进行进行跳过读取其部分
的设定。
·「忽视这个代码所包含的注解」:
忽视用设定的记号括起来的部分。
·「忽视这个代码以后的注解」:
忽视所设定的记号的以后部分。

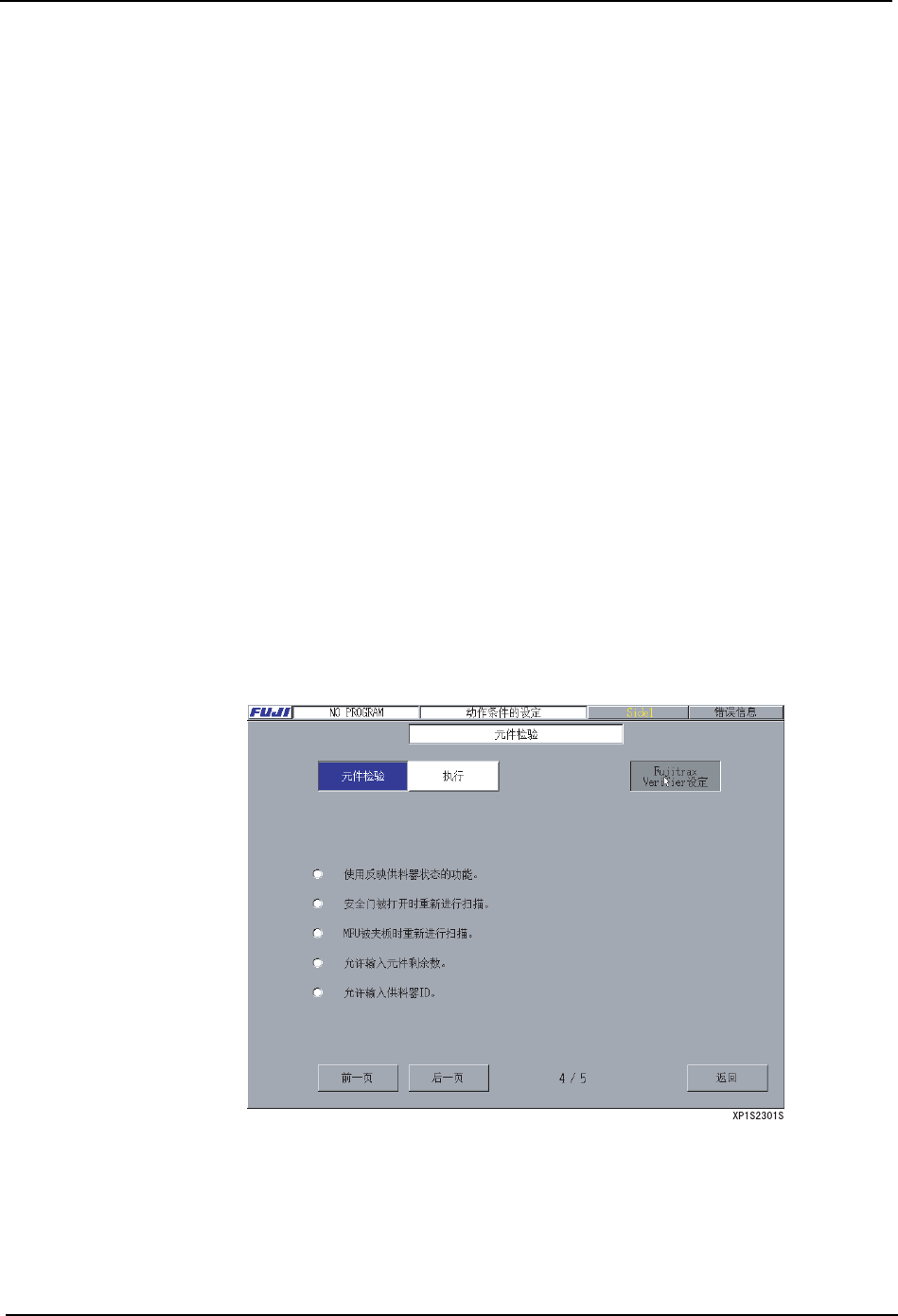

6. 按下 [FujitraxVerifier 设定 ] 按键，显示出 FujitraxVerifier 设定画面。
7. 选择检验的功能。
·「使用反映供料器状态的功能」:
发生了关于元件的错误时，设定是否在 KIT Manager 上重新注册 ID 信息。重新
注册 ID 信息时请检查。
·「安全门打开时重新进行扫描」:
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [123450123] 识别。
但是，记号不是成对插入 ( 奇数个数的插入 ) 时，忽视括起来的部分和
从最后的记号以后的部分，将 [12345/6789/0123/456] 作为
[123450123] 识别。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [12345] 识别。
