3. 操作系统 SYS-XP143-1.0S 74 XP-142E/143E 系统手册 注意 ) ※印的项目中，只有具有维修保养 A 的权限的操作者，才可以变更参数。 执行供料平台的切换：执行供料 平台切换。 （仅仅在 AA 模式时显示出这个按键。 ） 当前使用中的平台显示在模式的 后方。 （只限于 AA 模式） 料站信息 : 显示出生产程序中设 定的平台、料槽信息。 料尽信息 : 显示出机器判断为 「料尽」的料槽。按 下 [ 元件设定…
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 73
3.4.2 自动运转
在[主画面]上选择[生产]、[自动]后机器处于等待[启动]状态，按下[启动]按钮

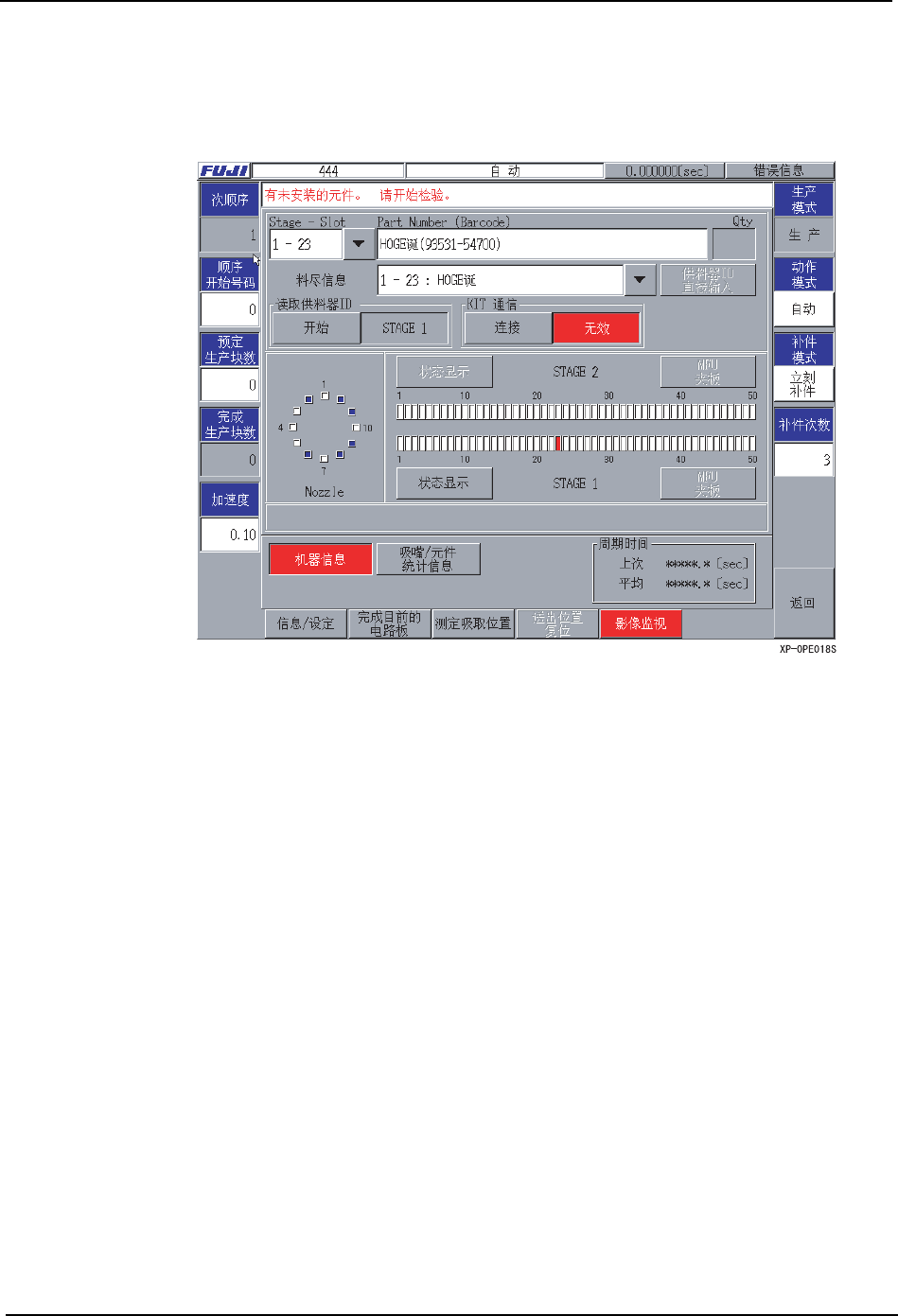

后开始生产。显示如下 [ 自动 ] 画面。
项目说明
注意 ) 比输入的顺序开始号之前的贴装顺序作为贴装结束，之后的贴装顺序作为未贴装顺序进行处
理。生产停止时或者编在辑画面上编辑后打开自动画面时，为了防止未贴装以及重复贴装，
请将顺序开始号处于 「0」的状态按下 ［启动］按键开始生产。
Next Sequence : 显示出下一步要执行的的顺序号。
Sequence 开始号: 根据需要可以设定开始的顺序号。
预定生产块数: 根据需要变更生产块数。
完成生产块数: 完成生产的电路板块数。
※ Elegance: 根据需要可以调整伺服马达的加速度。
生产模式: 显示出当前所选择的生产模式。
※动作模式: 根据需要变更动作模式。
( 自动→半自动→暂停→自动 )
※补件模式: 根据需要变更补件模式。
( 自动补件←→错误停止 )
※补件次数: 根据需要变更补件次数。
3. 操作系统 SYS-XP143-1.0S
74 XP-142E/143E 系统手册
注意 ) ※印的项目中，只有具有维修保养 A 的权限的操作者，才可以变更参数。
执行供料平台的切换：执行供料平台切换。（仅仅在 AA 模式时显示出这个按键。）
当前使用中的平台显示在模式的后方。（只限于 AA 模式）
料站信息 : 显示出生产程序中设定的平台、料槽信息。
料尽信息 : 显示出机器判断为 「料尽」的料槽。按下 [ 元件设定结束 ] 按钮
后，机器进入元件安装状态。
吸嘴 : 在以下的区域中显示出各个吸嘴的状态。
平台 / 料槽 : 在以下的区域中显示出各个平台和料站的状态。
XP2S2241S
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 75
完成目前的电路板
生产中的 ( 在主搬运轨道上 ) 电路板的生产结束后，在进入排出搬运轨道时可以使机器自
动停止。
操作步骤
元件一次性设定结束: 选择此按键，使平台上所有料站进入元件安装状态。
MFU 松板: 松开 MFU。
机器信息: 显示机器信息画面 ( 自动生产初始画面 )。
吸嘴 / 料站统计信息: 显示吸嘴 / 料站统计信息画面。
周期时间： ·前次周期时间：生产一块电路板所花费的时间。
·平均周期时间：周期时间总和 / 完成生产块数。
※生产程序读取·修正作为初始值显示
「*****.*[sec]」。
子电路板跳过信息: 显示不更改生产程序就能跳过任意的子电路板的编辑器。
影像监视: 按下按键后切换影像处理监视的显示。
排出位置复位: 废弃到中型不良元件排放盘中的元件位置被清除。
吸取位置测定: 在更换或者补充元件时为了进行极小的元件的吸取补正而
显示 [ 吸取位置测定 ] 画面。
完成目前的电路板: 结束目前生产中的电路板后停止机器。
