XP143系统手册.pdf - 第124页
3. 操作系统 SYS-XP143-1.0S 112 XP-142E/143E 系统手册 [ 电路板信息 ] 画面 项目说明 程序名 显示满足指定条件的生产记录数 据，或是显示保存在记录文件中的 生产程序名称。如果选 择的生产记录的程序是 NO-PR OGRAM 时，则不作为处理对象。 块数 显示保存在记录文件中的所完成 的电路板块数。 子电路板块数 显示保存在记录文件中所完成的 子电路板块数。 总工作时间 显示电路板的总工作时间。 平…
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 111

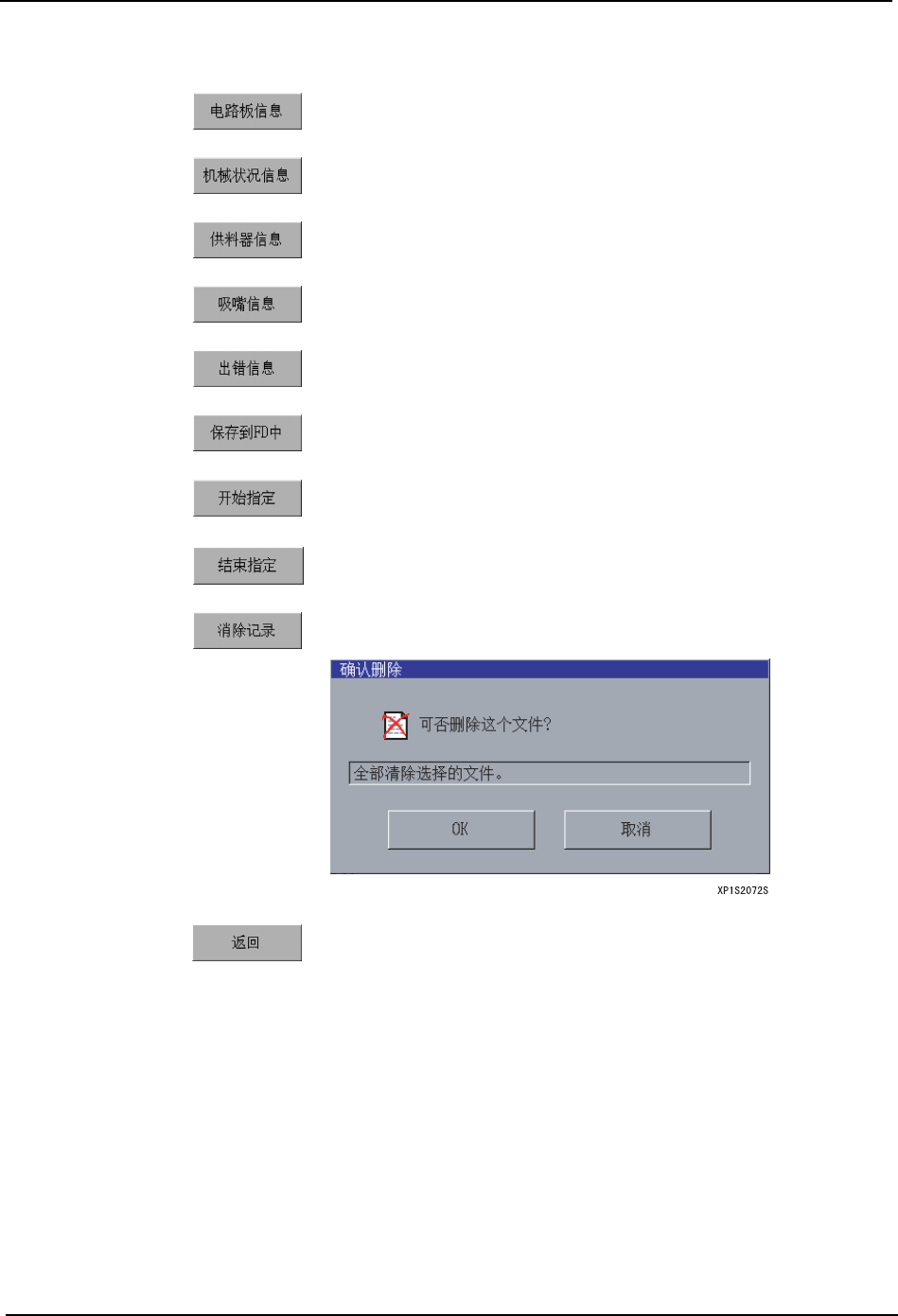

操作按键的说明
移到电路板信息画面。( 以选择的记录文件为对象 )
移到机器状态信息画面。( 以选择的记录文件为对象 )
移到供料器信息画面。( 以选择的记录文件为对象 )
移到吸嘴信息画面。( 以选择的记录文件为对象 )
移到 [ 错误信息 ] 画面。
将选择的记录文件保存到软盘上。
按下此键后，指定作为对象的记录文件的开始行。
按下此键后，指定作为对象的记录文件的结束行。从开始指定的行
开始到这行为止的范围被选择。
选择此键后，指定要消去的开始行，确认从指定行下所显示的记录
文件后消去。( 包含指定行）
返回设定生产信息显示条件的画面。
3. 操作系统 SYS-XP143-1.0S
112 XP-142E/143E 系统手册

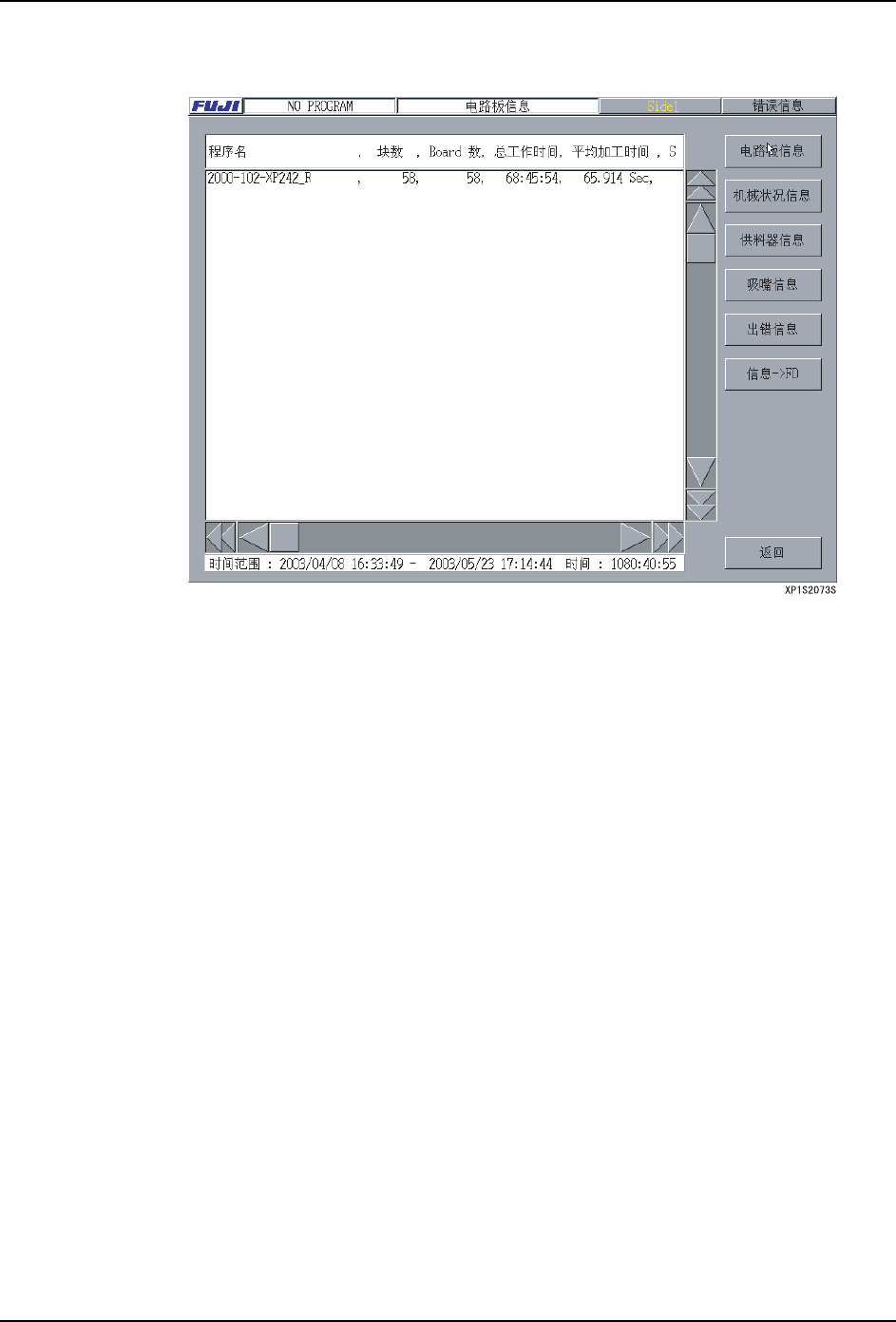

[ 电路板信息 ] 画面
项目说明
程序名
显示满足指定条件的生产记录数据，或是显示保存在记录文件中的生产程序名称。如果选
择的生产记录的程序是 NO-PROGRAM 时，则不作为处理对象。
块数
显示保存在记录文件中的所完成的电路板块数。
子电路板块数
显示保存在记录文件中所完成的子电路板块数。
总工作时间
显示电路板的总工作时间。
平均工作时间
显示生产一块电路板所需的平均时间。
总SQ数
显示各个程序的总顺序数。不考虑子电路板跳过、顺序跳过等，以在 CCIMF 中有的顺序的
总数计算。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 113
操作按键说明

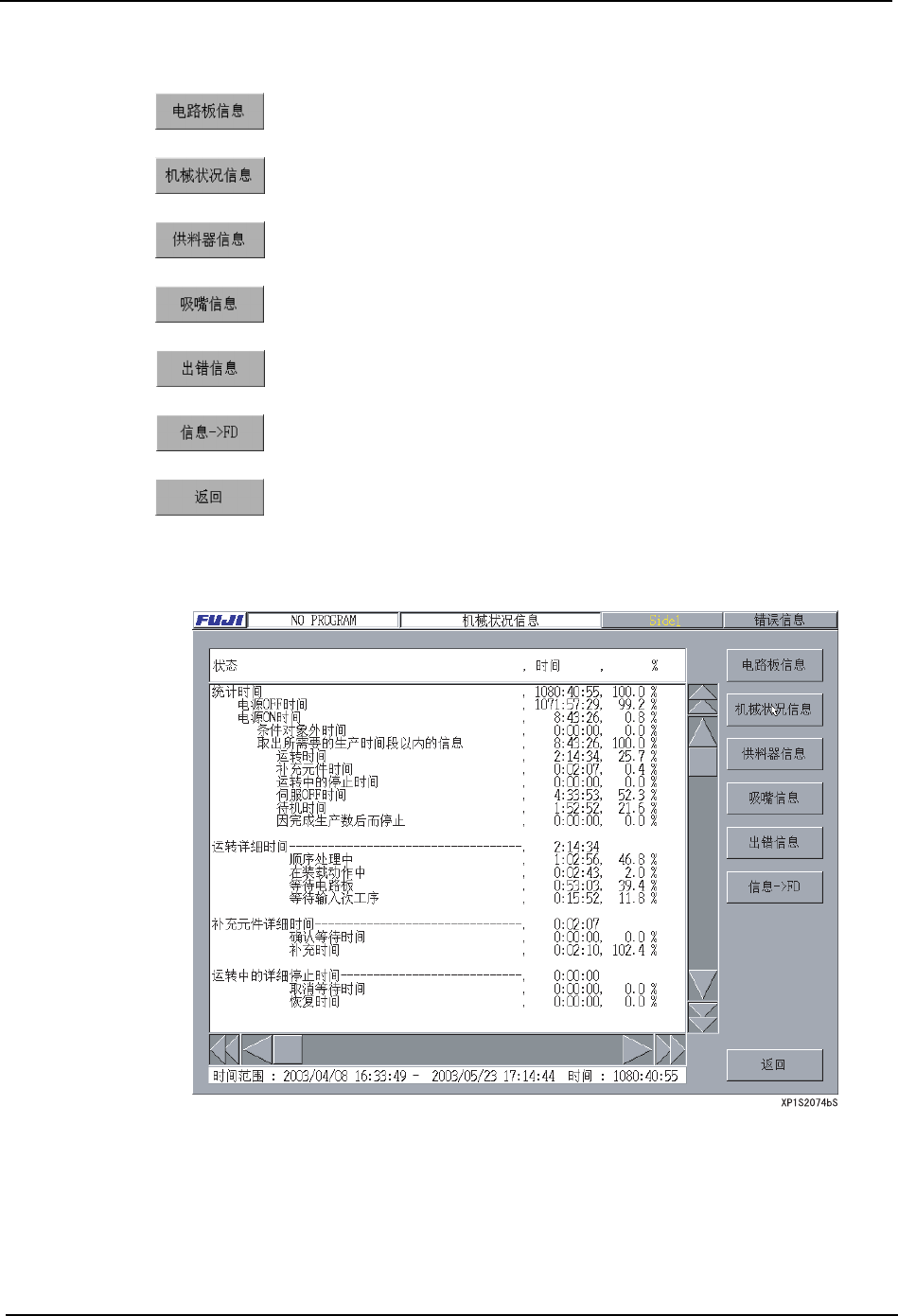

[ 机器状态信息 ] 画面
项目说明
状态
说明中的 “[ ]”内表示比例的计算式。
统计时间
·在当前画面上显示从开始时间到结束时间的统计时间。
移到电路板信息画面。
移到机器状态信息画面。
移到供料器信息画面。
移到吸嘴信息画面。
移到错误信息画面。
将展开的全部的生产信息数据保存到软盘上。
关闭此画面，返回到生产信息显示条件的设定画面或记录文件的选
择画面。
