SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 239
·Vision
Vision Type
将元件形状作为 Vision Type 从以下进行选择。显示出数据的设定条件，但不意味着影像
处理能力，保证范围。
注意 ) Vision Type 不是 18 时、即使对象元件的影像由自动生成的模板进行处理、也不可能完全不
发生错误，发生错误时，选择 Vision Type18，然后请参考 MSA 影像处理说明书或本手册第 4
部 “影像处理”，创建模板文件，确认影像处理是否正常后，再进行元件的贴装。
Scan Area X
设定影像处理范围。设定为 0 的时候，从元件尺寸进行自动计算，决定取入的元件影像尺
寸。请将完全可以覆盖元件的数值与 Scan Area Y 一起进行设定。（0.00 ～ 29.00mm）
Scan Area Y
设定影像处理范围。（0.00 ～ 29.00mm）
设定为 0 的时候，从元件尺寸进行自动计算，决定取入的元件影像尺寸。请将完全可以覆
盖元件的数值与 Scan AreaX 一起进行设定。

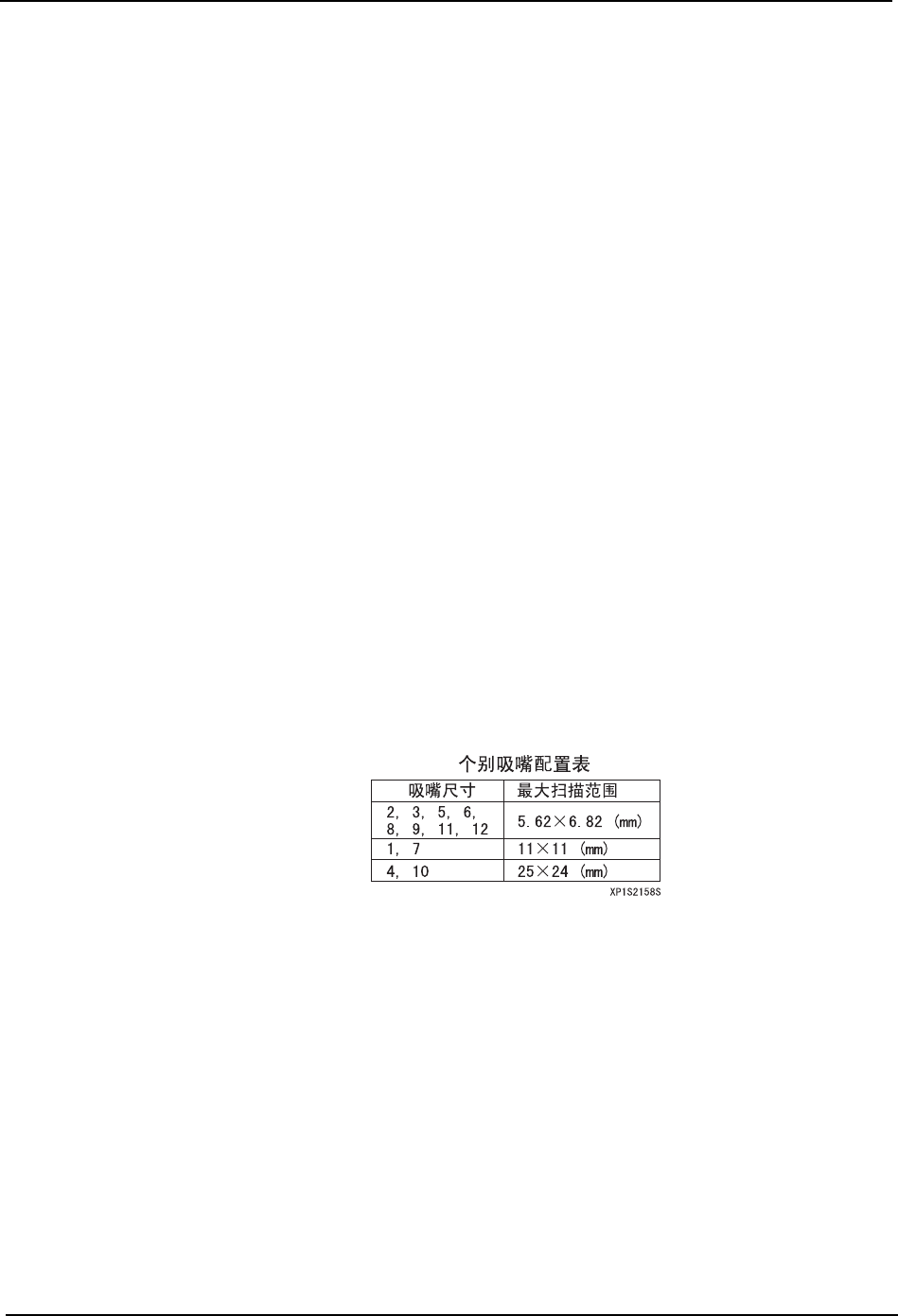

请参考前项的 「个别吸嘴配置表」。
注意 ) Scan Area X,Y 的设定有必要限制在长边 29.00mm、短边 24.00mm 的范围内。
Threshold Offset
输入 0 时进行 2 值化影像处理。(0 ～ 255)
这是指阈值的偏移量，推荐值是5～20。对于内部复杂的元件，只在要对元件外形进行处
理时有效。
注意 ) Vision Type10、100、230 时不使用。
10: 角芯片 ( 对象尺寸∶ 0603 ～ 4532)
18: XP 的其他设定 (10、20、100、124、130、180、230 以外均为此值 )
19: 根据 Vision Type18 的定位 + 引脚或者锡球进行识别处理
20: Mini Mode 系列 (1 个要素不在此列 , 最大引脚数 / 要素：16)
100: QFP&CONNECTOR ( 指引脚间距最小为 0.3mm、至少包含 1 个由 5 根以上引
脚构成的要素的元件。最大引脚数 / 要素数 :128，最大要素数 :128)
124: J 引脚元件
180: 铝电解电容
230: 黑色主体 BGA( 根据 SMD3 方式记述要素 ) （选项）
( 至少要具有 1 个含有 2 个以上的焊球的要素，最少有 12 个焊球的元
件。最大焊球数 / 要素 :128，最大要素数：128)
注意 ) 仅仅在装有侧光灯选项时可以使用。
4. 机器生产程序 SYS-XP143-1.0S
240 XP-142E/143E 系统手册
Gain of Contrast Offset
是指补正影像对比度的设定。(0 ～ 255.00)
影像不够鲜亮时可通过增大这个值来提高影像处理中的识别率。设定值为 0 时，待处理的
影像的对比度为原始值。
初始设定值 :1.00
注意 ) Vision Type10、180、230 时不使用。
Body Gain of Contrast
是要素存在于元件主体的内侧的元件，在亮度不鲜明时可以补正影像的对比度的设定。(0
～ 255.00)
只有在 Vision Type10、180、230 时支持。
在亮度不鲜明时，将此值加大后可以提高影像处理的识别率。设定值为 0 的时候，不进行
对比度补正。
SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 241

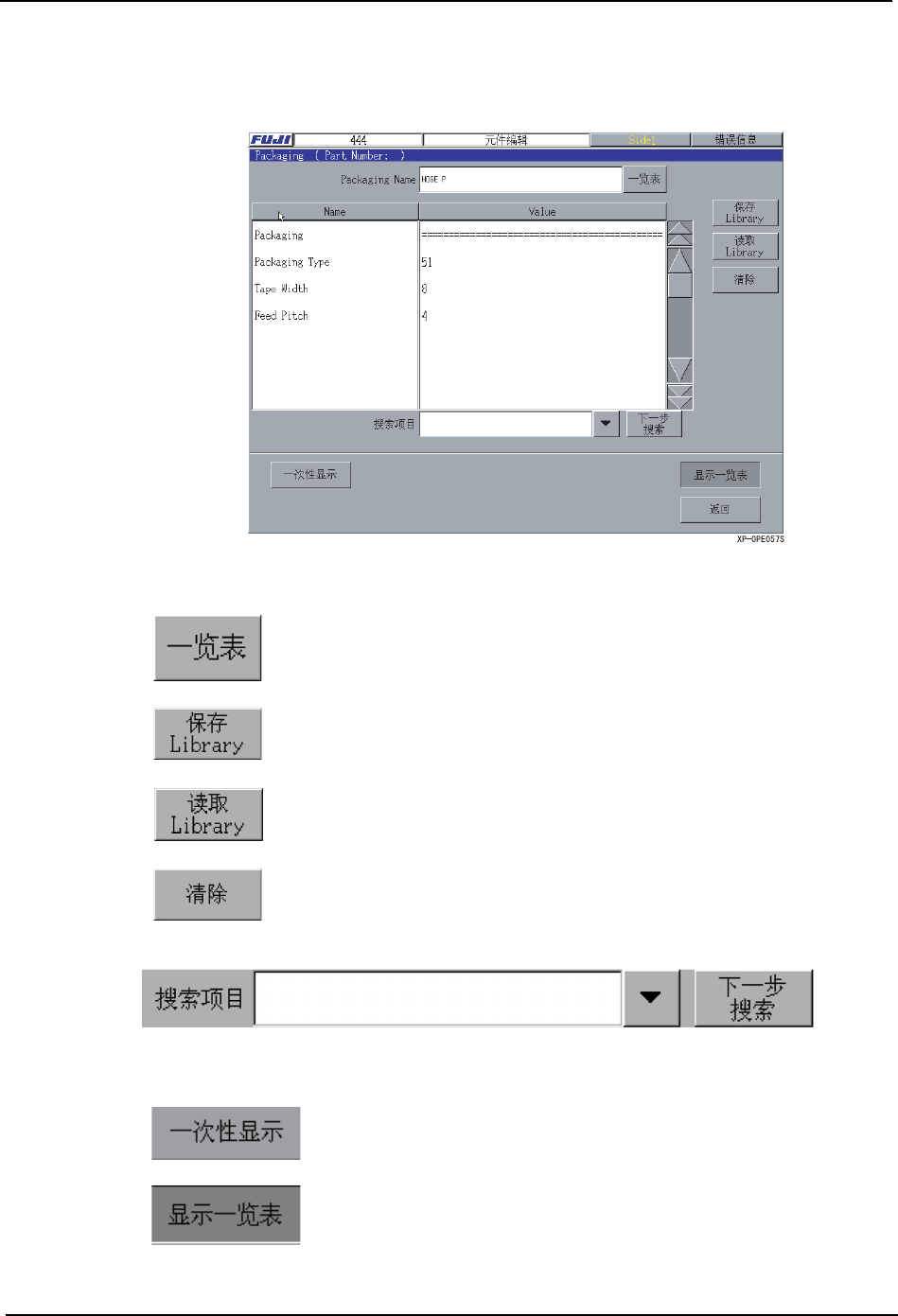

Packaging 编辑
Packaging 编辑是设定供料器、料盘等元件供应媒体的编辑器。
操作键说明
项目检查是搜索并显示指定的数据名称。选择黑色下拉键显示分类目录，也可以直接从键
盘输入数据名称来搜索。选择 [ 下一步搜索 ] 键以从上至下的方向进行搜索。
显示用编辑器打开的生产程序中使用的元件的 Package 一览表。
确认信息确认后，将 Package 保存进 Library。
读入保存在 Library 中的 Package。
清除设定的数据。
显示出将 Package 数据可以用 1 个画面编辑的编辑画面。
显示出将 Package 数据可以全部编辑的一览表型的画面。
