操作按键说明
备注 ) 在返回处有未指定的吸嘴时显示出错误信息。此时请设定返回处。

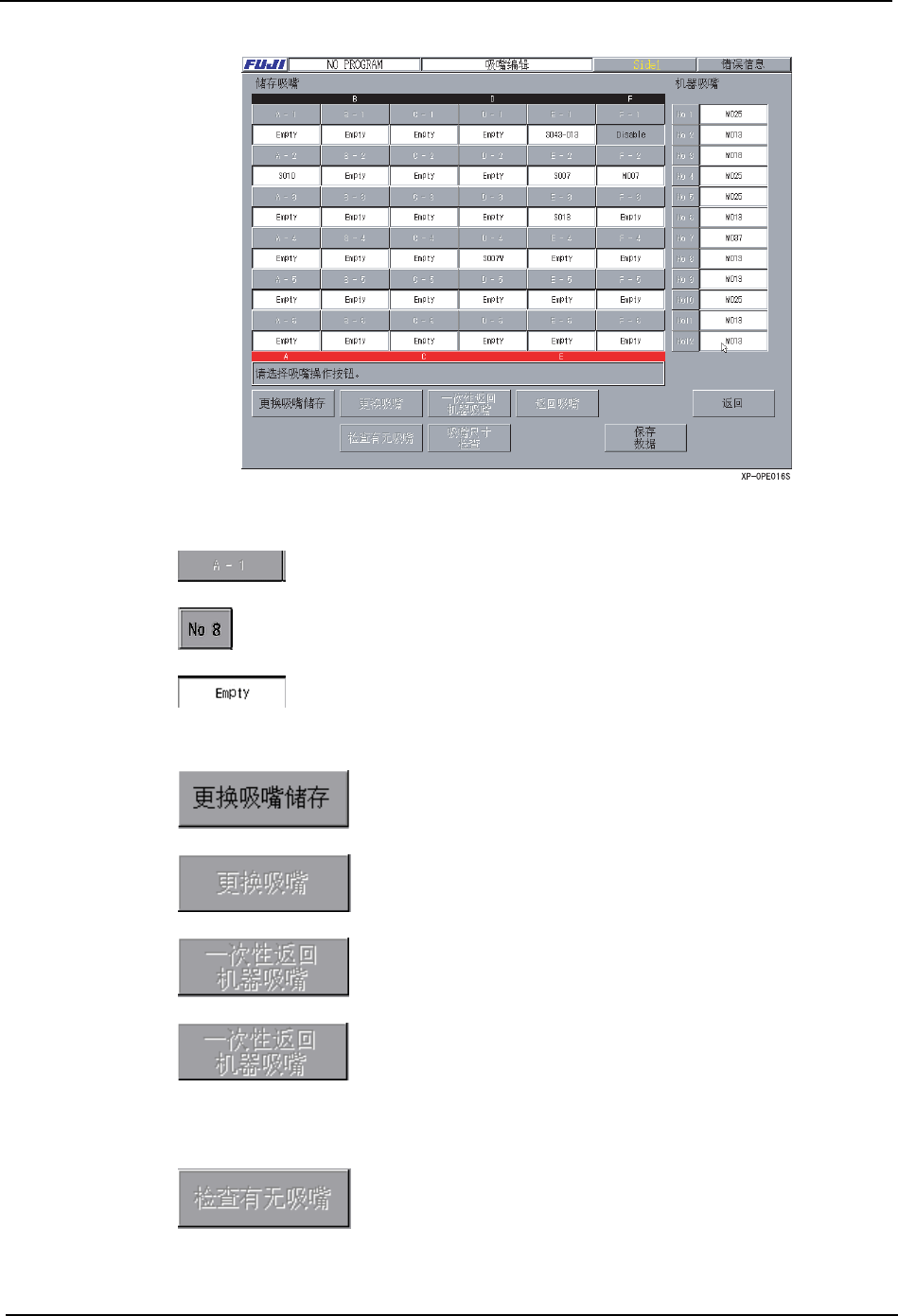

显示吸嘴头号码。处于吸嘴储存器的吸嘴选择状态时可
以选择的吸嘴变为天蓝色。
机器吸嘴处于选择状态时，可以选择的吸嘴变为天蓝
色。
显示出设定的吸嘴名。
Empty: 没有安装吸嘴。
Disable: 不使用吸嘴头。
Unknown: 没有设定确有吸嘴。
将全部的吸嘴返回到吸嘴储存器中，返回结束后加速更
换。
进行所选择的吸嘴的更换动作。（伺服在 ON 的状态下有
效）
将选择的机器吸嘴返回到吸嘴存储器中。（伺服在 ON 的
状态下有效）
将机器吸嘴一次性返回。（伺服在 ON 的状态下有效）
在吸嘴存储器上进行所选择的吸嘴的有无检查。
3. 操作系统 SYS-XP143-1.0S
58 XP-142E/143E 系统手册
注意 ) 在进行吸嘴有无检查和吸嘴尺寸检查时，在 「Empty」吸嘴头中确认有吸嘴时，显示从
「Empty」变为 「Unknown」。「存储器吸嘴」的一览表中有 「Unknown」项目时，即使按下
［返回］按键也不能关闭。此时请用手动修正设定。
吸嘴亮度测定
吸嘴的亮度测定是对装载在机器上的吸嘴 （XP-142E: φ 0.4 ～ 5.0/XP-143E: φ 0.3 ～
5.0) 进行影像处理，进行背景亮度水准的测定以及杂物的检查。吸嘴的亮度测定在 [ 吸嘴
编辑 ] 画面上用 [ 吸嘴尺寸检查 ] 按键进行尺寸检查时是自动地测定。结果以颜色显示在
[吸嘴编辑]画面的[机器吸嘴]的一览表上。

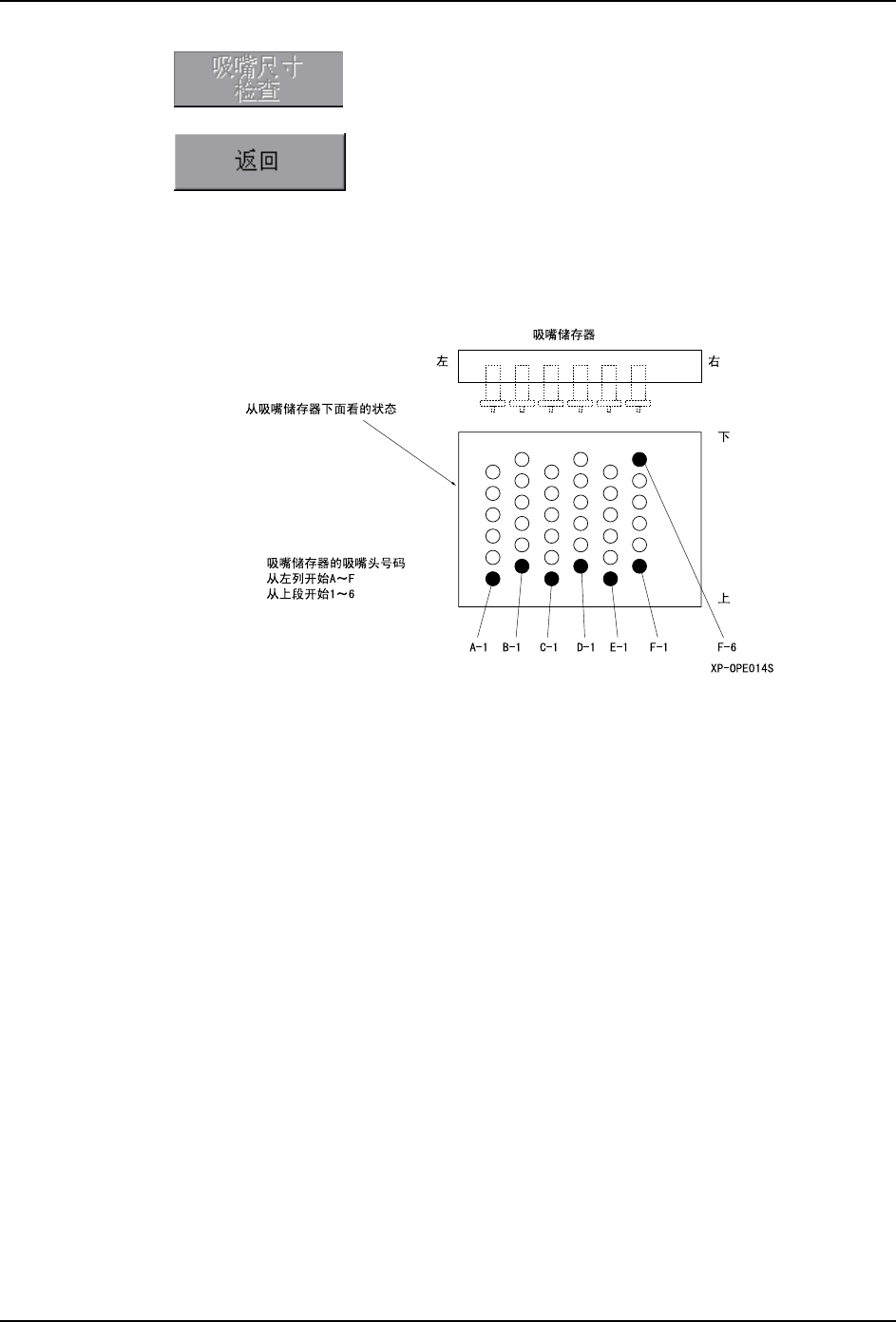

测定吸嘴存储器的吸嘴尺寸。（伺服在 ON 的状态下有
效）
关闭画面。
黑： OK/ 初始值
红： Error( 背景亮度水准测定区域 )
Warning( 异物检查错误 )
兰： 未测定
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 59
在吸嘴的亮度测定中发生错误时，根据 [ 吸嘴编辑 ] 画面的 [ 吸嘴亮度测定 ] 按键，执行
指定的吸嘴的亮度测定，可以确认错误的详细内容。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，显示出 [ 吸嘴编辑 ] 画面。
2. 在 [ 吸嘴编辑 ] 画面右侧的 [ 吸嘴亮度测定 ] 区域上，用按钮选择进行测定的机器吸嘴
的 No., 或者直接输入。
3. 指定机器吸嘴的 No. 后 , 请按下 [ 吸嘴亮度测定 ] 按键。显示出 [ 亮度测定 ] 画面。
注意 ) [ 吸嘴亮度测定 ] 按键只有在存在所选择的按键，Type 是 「Standard」时才可以按下。
4. 按下 [ 亮度测定 ] 画面的 [Side1] 按键或者 [Side2] 按键。选择进行测定的 Side。
