3. 操作系统 SYS-XP143-1.0S 86 XP-142E/143E 系统手册 4. 测定结果显示在 [ 测定吸取位置 ] 画面的料站部分。 测定失败时显示出以下的错误画 面。 备注 ) 最大只能显示 5 个失败的料站。 备注 ) 定位相机的行程不足时变为紧急停止模式。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 85

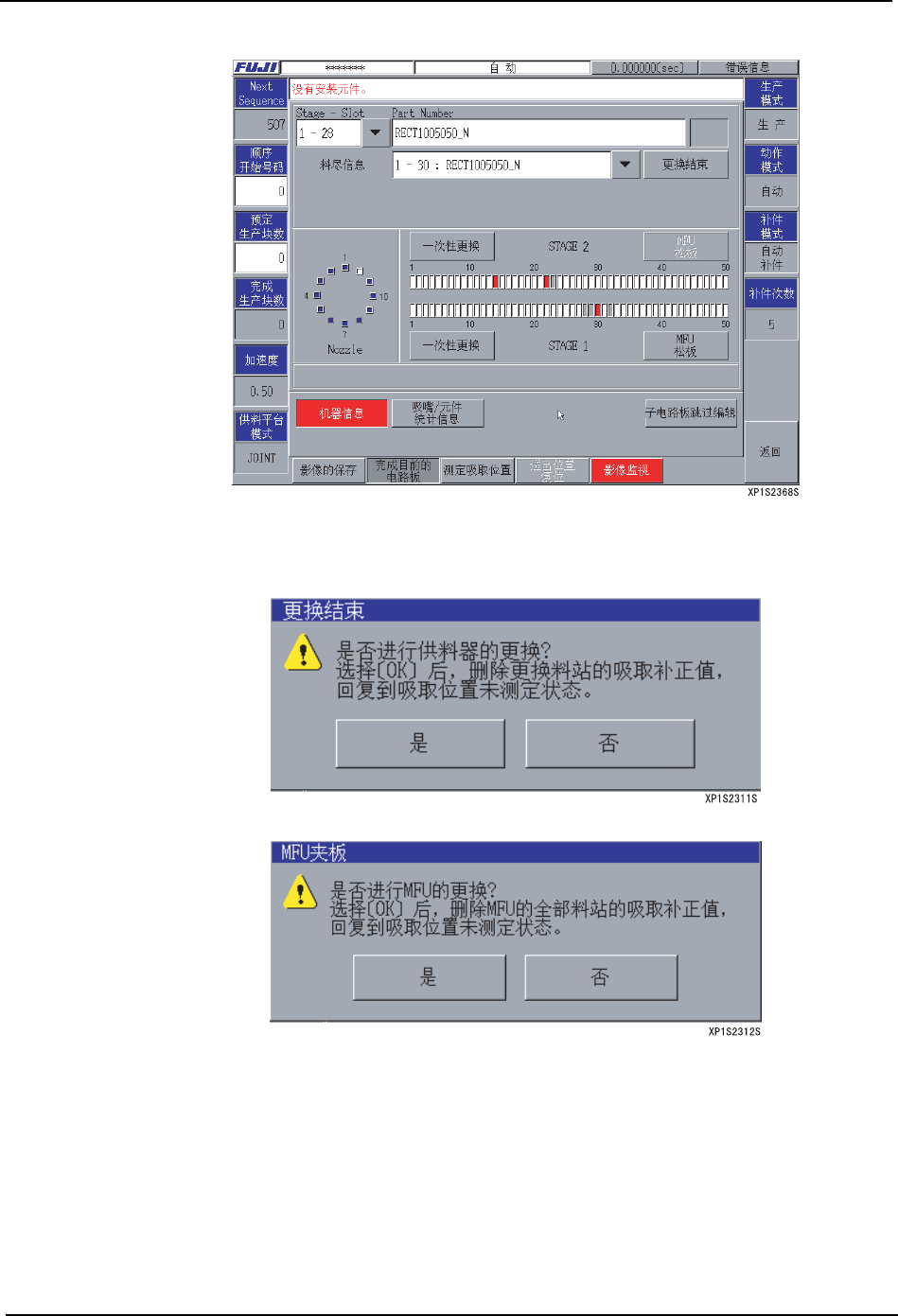

2. 更换供料器的时候，按下 [ 自动 ] 画面的 [ 更换结束 ] 按键，更换 MFU 的时候，按下
[MFU 夹板 ] 按键。显示出确认对话框。
选择[是]后，更换的料站或者MFU的所有料站的吸取位置处于「未测定」状态。选择[
否 ] 时，补正值与更换前一样。
3. 选择自动 / 手动测定模式时：
按下 [ 启动 ] 按键后开始测定吸取位置。
选择手动测定模式时：
a. 按下 [ 吸取位置测定 ] 按键，显示 [ 测定吸取位置 ]。
b. 按下 「测定开始」区域的任何一个按键。测定 「未测定」料站的吸取位置。
3. 操作系统 SYS-XP143-1.0S
86 XP-142E/143E 系统手册
4. 测定结果显示在 [ 测定吸取位置 ] 画面的料站部分。
测定失败时显示出以下的错误画面。
备注 ) 最大只能显示 5 个失败的料站。
备注 ) 定位相机的行程不足时变为紧急停止模式。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 87
5. 按下错误画面的 [ 返回 ] 按键时，显示出是否进行重新测定的确认对话框。
[ 重新试行 ] 按键 : 将测定结果复位后重新进行测定。
[ 取消 ] 按键 : 结束测定 （此时不进行失败的料站的吸取位置补正）。
