3. 操作系统 SYS-XP143-1.0S
62 XP-142E/143E 系统手册
3.3.6 料带元件的供应
MFU 的更换
用气缸驱动将 MFU 对机器主体进行夹紧或松开。
以下对 SIDE1 进行说明，SIDE2 也请进行同样地操作。
备注 ) 固定料站平台装载机时候，没有该功能。
操作步骤(安装)
1. 打开机器的前门，然后慢慢地将 MFU 推入机器中。
2. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 供料平台 1 MFU 夹板 / 松板 ]，显示出确认启动的
对话框。按下 [ 启动 ] 按钮，夹紧 MFU。
操作步骤(卸下)
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 供料平台 1 MFU 松板 ] ，显示出确认启动的对话
框。
2. 按下 [ 启动 ] 按钮，松开机器前侧的 MFU。显示出 「请打开前门后进行操作」的信息。
3. 打开松开一侧的门，按下画面上的 [OK] 按键。
4. 慢慢地将 MFU 从机器中拉出。
注意 ) 仅仅在具有操作权的一侧可以操作。
料带切刀的手动操作
操作步骤
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 料带切刀供料平台 1]，显示出确认启动的对话
框。
2. 按下 [ 启动 ] 按钮，切断机器前侧的供料器的料带。
注意 ) 仅仅在具有操作权的一侧可以操作。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 63

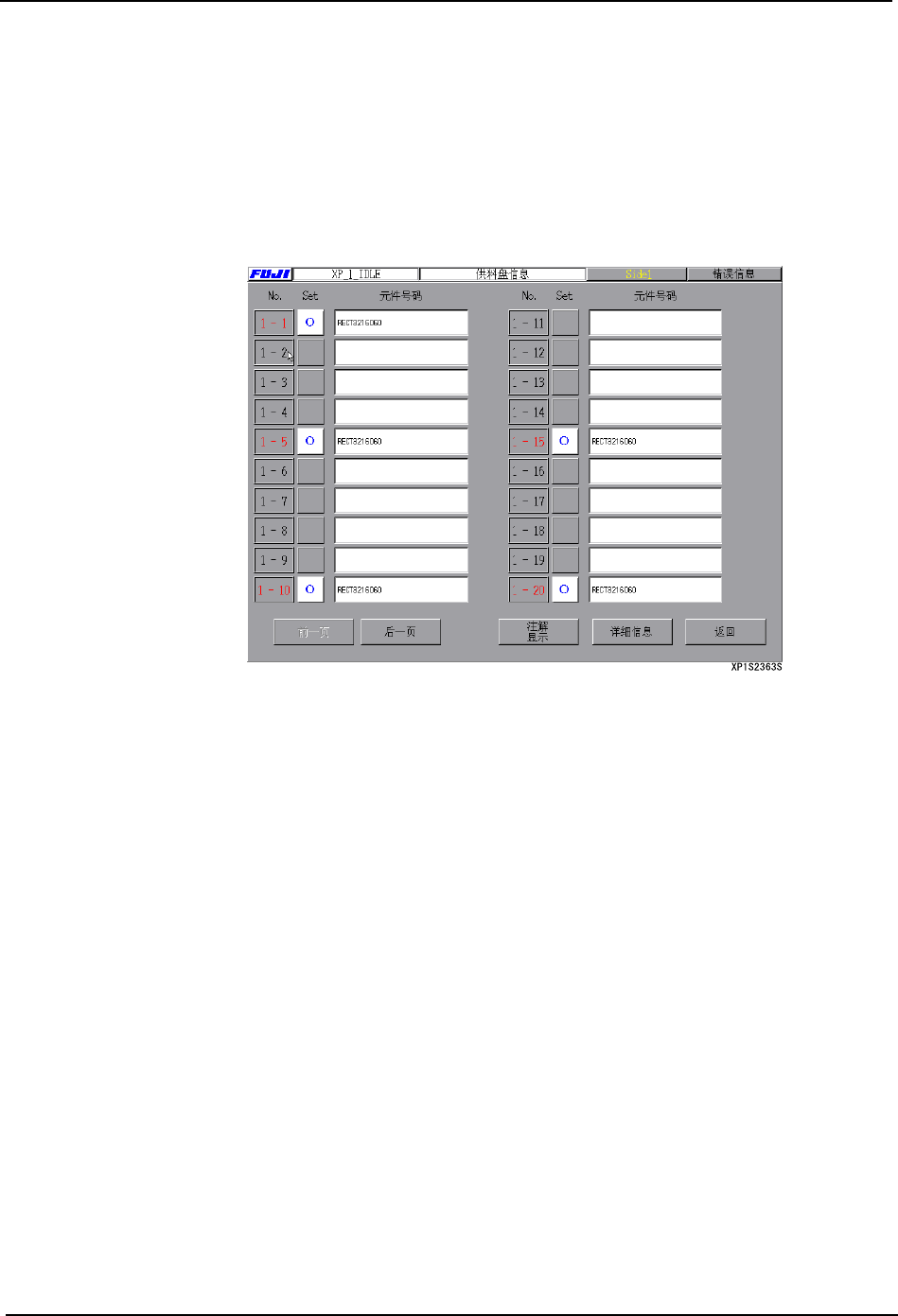

[ 供料器信息 ] 画面
确认生产程序中使用的供料平台的种类和料站的位置，并确认料尽等错误状况。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 供料器信息 ]，显示出 [ 供料器数据 ] 画面。
2. 显示出 MFU 上的各料站的各个供料器状态项目的对话框。显示出各项目的左面是料站
号、元件的有无、元件标记名。
当固有值的 _DeviceSetChkUse 设定为 “1”时，在自动运转中会显示出发生料尽以及 [ 错
误信息]的画面。按下[错误信息]的[返回]键时显示出[供料器信息]画面。在发生
料尽部分显示出「×」。当补充元件后请按下「×」显示部分使其返回到[○]的显示。
项目说明
注意 ) 在平台 / 料站号前显示出 「*」记号的料站表示设定为料带宽度 8mm 的马达供料器。料带宽度
设定为 8mm 的马达供料器时，机器自动地修正吸取位置。在平台 / 料站号有 「*」记号的料站
请不要安装 8mm 宽度以外的马达供料器。吸取位置的修正在 Packing 的 「Tape Width」为 8，
供料器类型按键为 MF、M1、M2 的时候进行。
No.: 表示供料平台 / 料站号的颜色的含意如下。
红色：作为原始使用的料站
蓝色：作为次料站使用的料站
黑色：生产中不使用的料站
Set: 按键 「○」表示元件已经安装、「×」表示元件没有安装。
× : 按下按键后变为 「○」
○ : 即使按下按键也不会从 「○」改变
元件号 : 显示出元件标记名，按下 [ 显示指令 ] 按键后，可以切换到指令显示。每当
按下按键时，按键的显示在 [ 显示元件标记 ] 和 [ 显示指令 ] 之间切换。
3. 操作系统 SYS-XP143-1.0S
64 XP-142E/143E 系统手册

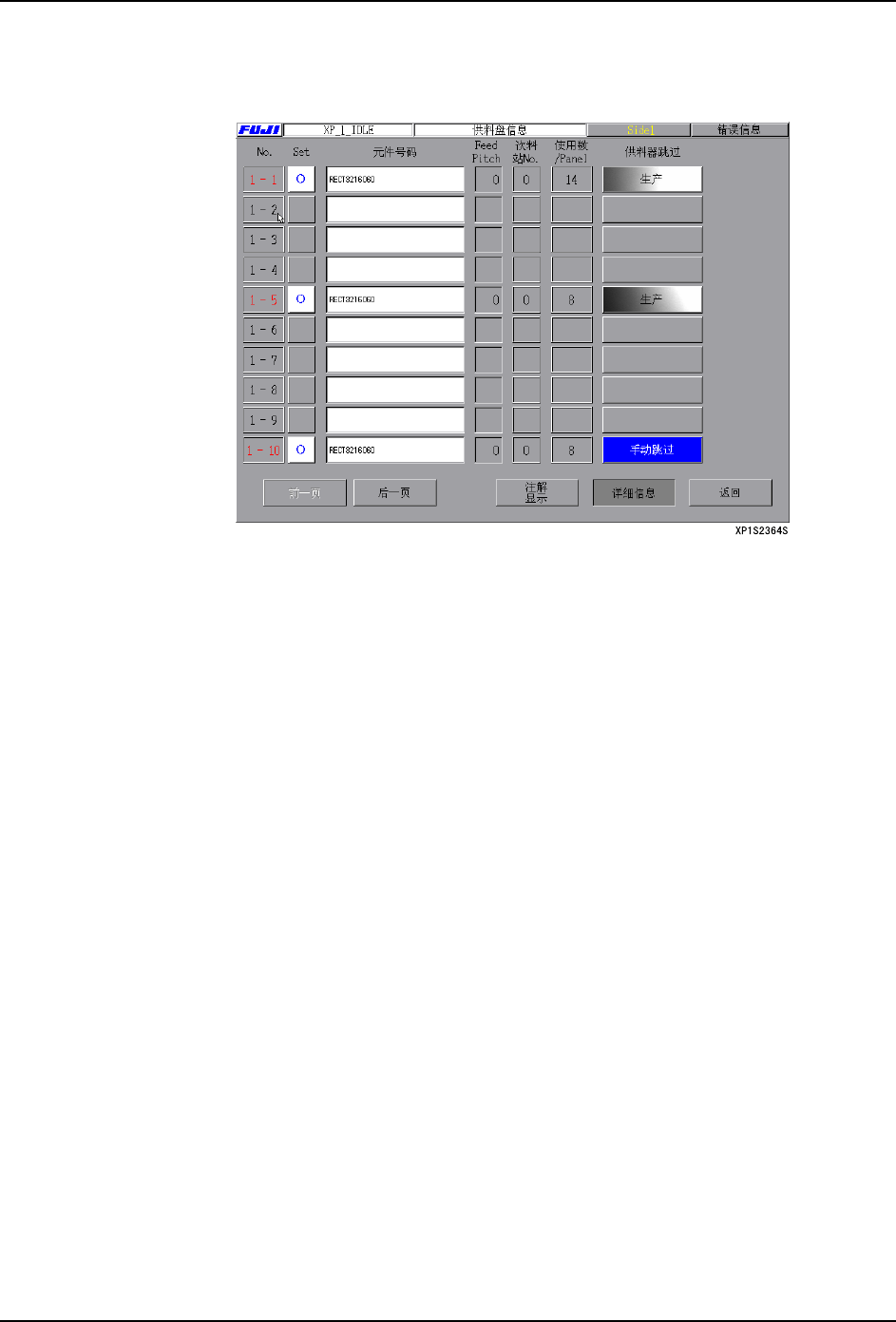

3. 按下 [ 详细信息 ] 按键，可以更进一步地显示详细的供料器的信息。在此也可以进行机
器上的跳过。
项目说明
Feeder Type: 按键的 「N」「MF」「M1」「M2」表示供料器的种类，每次按下时进行
切换。用指定的供料器的设定进行元件的吸取动作。
N : 为马达供料器以外的供料器
MF:Feed Pitch 的数值已经设定时 ( 贴装时间变得更快 )
M1: 元件的凹槽间距小于 36mm 时
M2: 元件的凹槽间距大于 36mm 时
另外，在切换程序时，元件号名被变更，其供料器的 「MF」/ 「M1」
/ 「M2」的设定被取消，返回到 「N」。
Feeder Pitch: 显示出 Feeder Pitch 的数值。[Feeder Type] 按钮处于 「MF」时可以
输入。
Next Slot: 显示出在 [ 编辑器 ] 的[ 供料器安装 ] 编辑画面上安装的次料站。
使用数 /Panel: 显示出每块电路板的使用数。
供料器跳过: 显示出在生产中使用的所有料站 （包含次料站）的供料器的状态，可
以进行跳过设定。
选择原始料站后，可以将其料站的次料站进行同样的设定。
原始料站、次料站的循环全部为机上跳过时，选择其料站的顺序变为
跳过。
