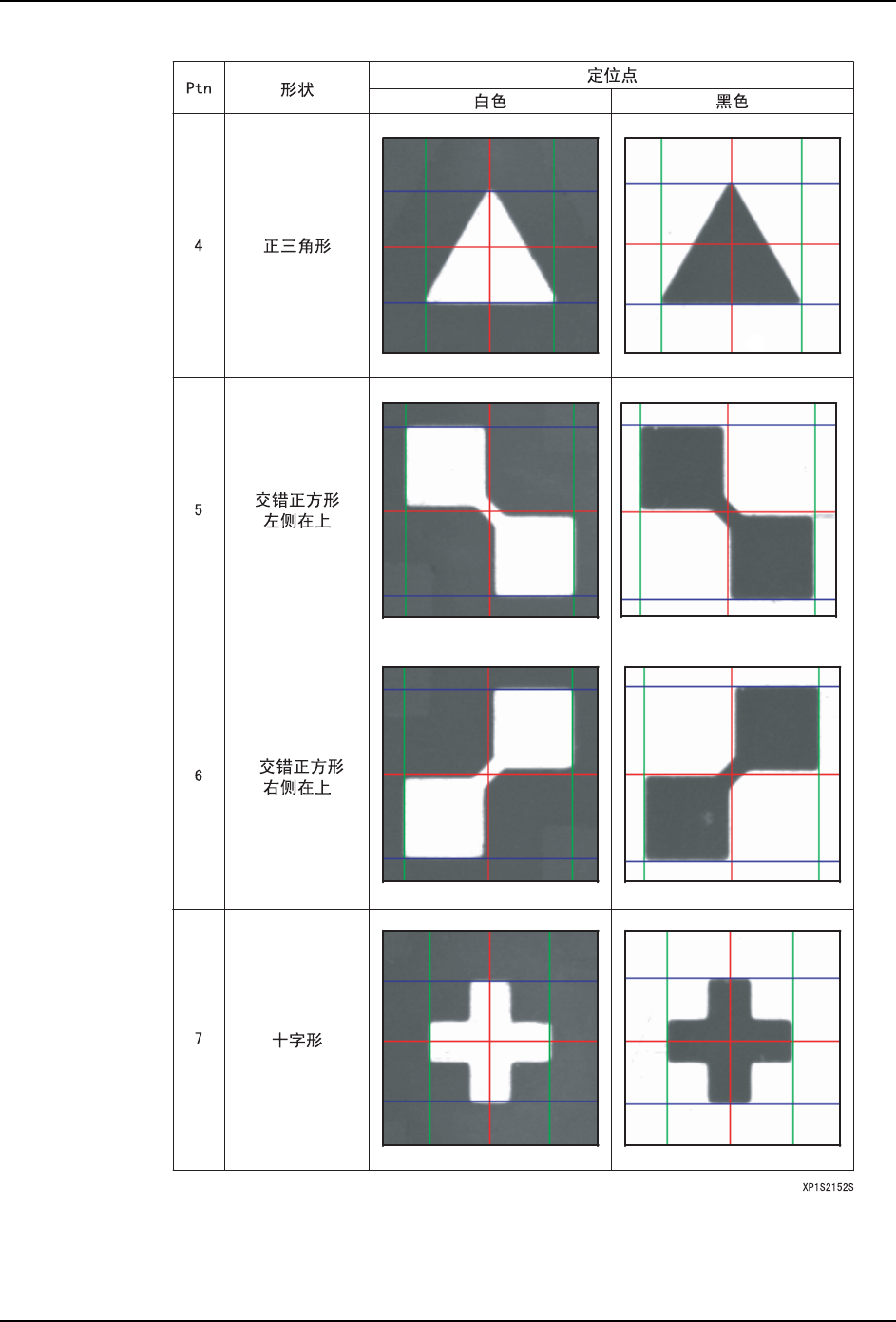

各个按键的说明

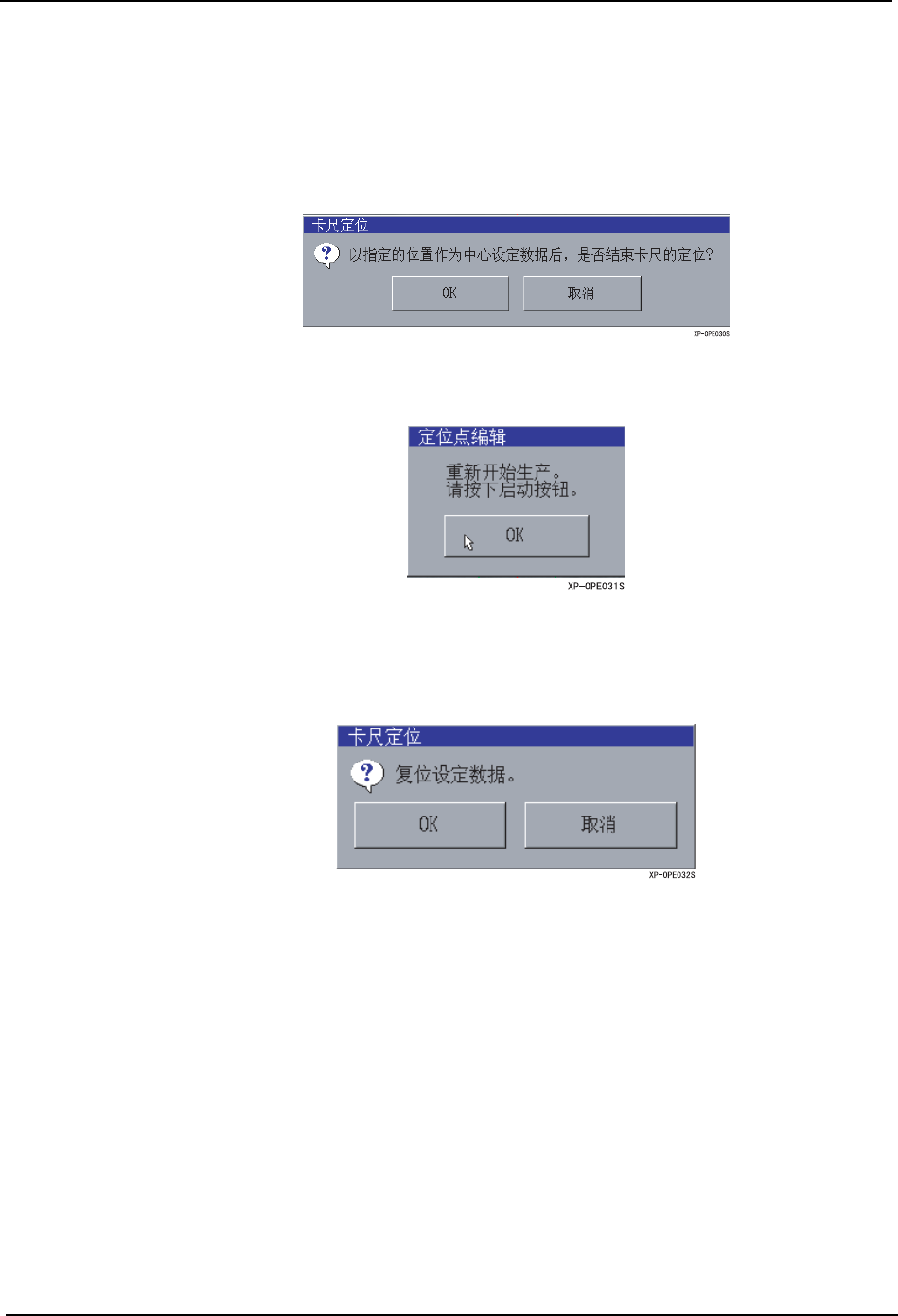

(1)[ 中心坐标设定 ] 按键
在定位点的编辑画面上按下 [ 中心坐标设定 ] 按键后显示出以下的对话框。按下 [OK] 键后
设定定位点位置并结束定位点编辑。按下 [ 取消 ] 键，不设定数据而返回定位点编辑画
面。
设定数据后显示出以下的对话框。按下 [OK] 键，转入自动运转的画面。按下机器的 [ 启动
] 按钮，再次进行生产。
(2)[ 复位 ] 按键
在定位点编辑画面上按下 [ 复位 ] 键，屏幕上将显示出以下的对话框。按下 [OK] 键后，卡
尺线和 [Calipers]、[Center]、[Offset] 框的数值返回到初始值。
3. 操作系统 SYS-XP143-1.0S
104 XP-142E/143E 系统手册

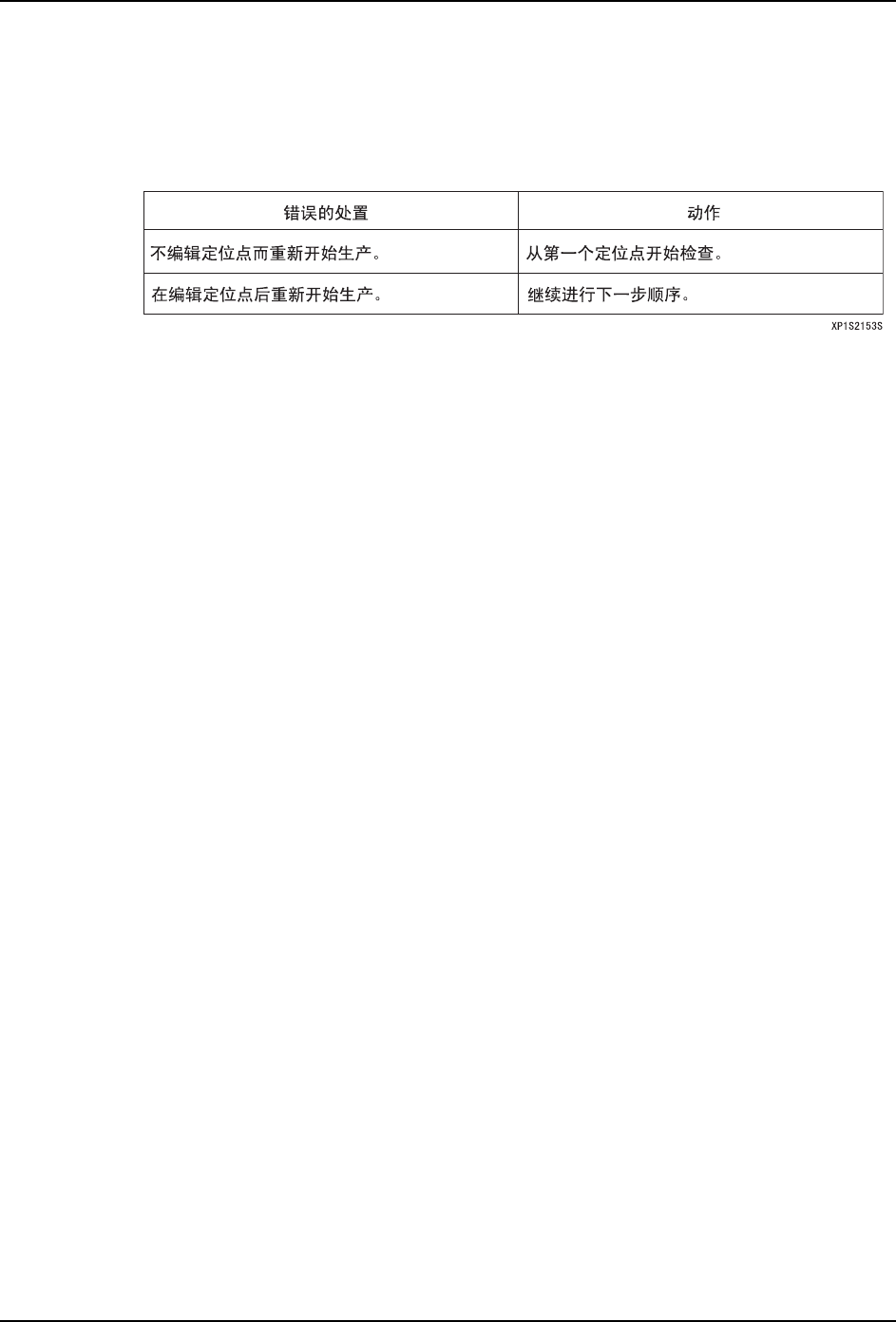

重新开始生产时机器的动作
(1) 重新开始生产时的顺序
对于进行定位点编辑并以其数据设定的定位点，机器将不再重新进行影像处理而转入下一
个顺序。
(2) 在下一个电路板上读取定位点
在编辑定位点时，机器不记录所测定的定位点位置的修正量。定位点编辑后的下一个电路
板的定位点的读取是由程序坐标来进行的。
