3. 操作系统 SYS-XP143-1.0S 78 XP-142E/143E 系统手册 群组跳过定位点的群组可以在 「第 4 部 3. 编辑」的顺序编辑画面上进行编辑，群组跳过 定为点顺序当数据的 「子电路板 No.」 时为 0 ， 「定位点 No.」为 0 以外的东西时作为群组 跳过定位点顺序。 各个群组当群组跳过定位点顺序 的 「定位点 No.」在相同号 码的子电路板时作为同一个群 组识别。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 77

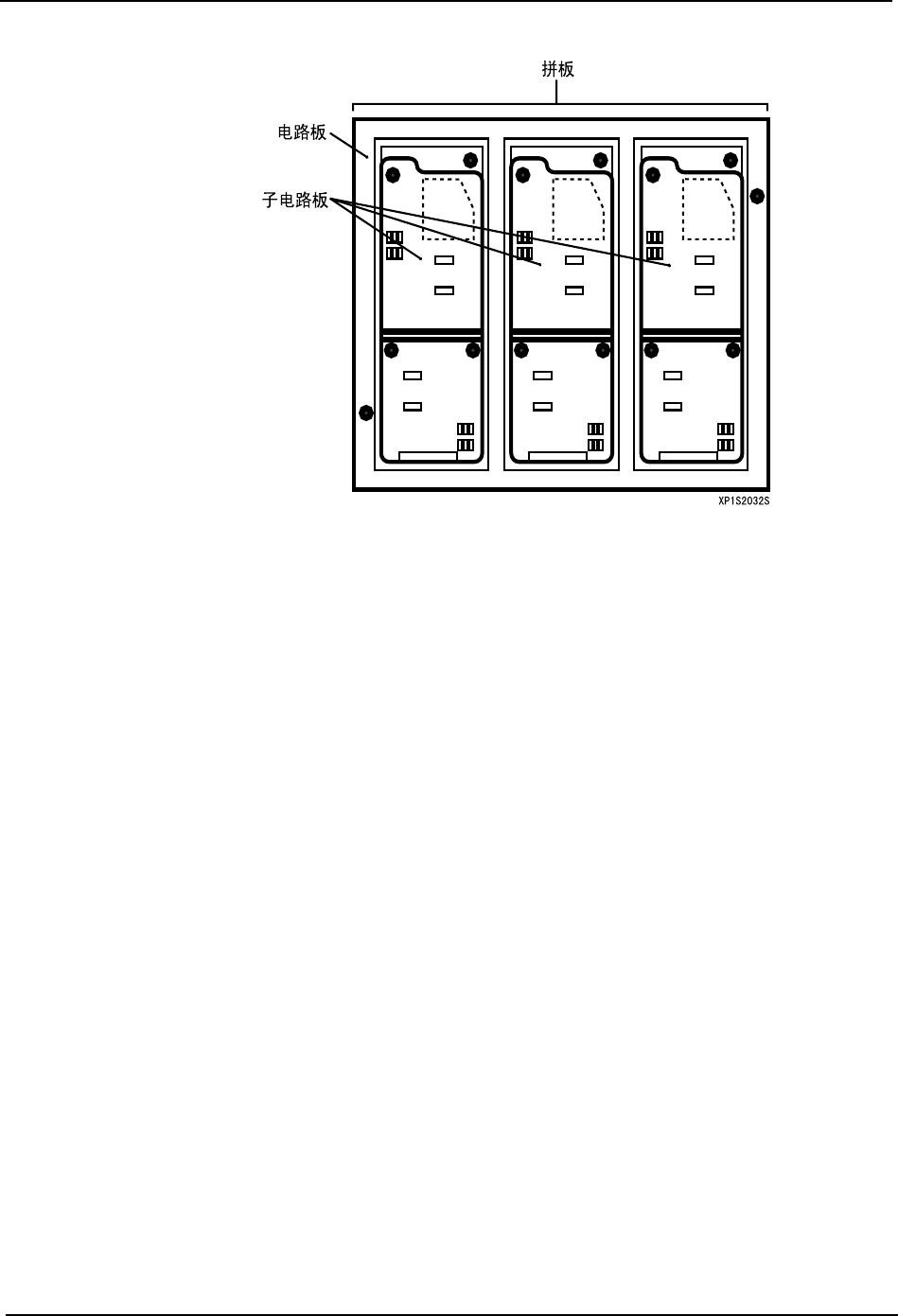

(1) 使用主跳过定位点的子电路板跳过
使用主跳过定位点，可以缩短拼板生产时的周期时间。使用者在生产程序上对子电路板
No.0 设定跳过定位点后。生产时机器会首先检查有无拼板的主跳过定位点。操作者事先在
子电路板位置上设定主跳过定位点后，机器由此识别要进行生产的电路板上是否存在需要
跳过的电路板，为了判断哪一块电路板需要跳过而对所有的子电路板的子跳过定位点进行
读取。在没有检测出时主跳过定位点时，省略子电路板定位点的读取，而进行所有电路板
的元件贴装。由此省去了读取各个电路板跳过定位点的操作时间。有关主跳过定位点的设
定方法，请参考主电脑的有关手册。
(2) 由群组跳过定位点进行子电路板跳过
使用群组跳过定位点时，可以缩短从几十块到几百块的拼版的生产周其时间。
检测出群组跳过定位点后，识别在其群组内具有跳过的子电路板，读取属于其群组的各个
子电路板的子跳过定位点。没有检测出群组跳过定位点时，忽略属于其各个子电路板的子
电路板跳过定位点的读取，将元件贴装在所属的各个子电路板上。使用全局跳过定位点
时，只有在检测出全局跳过定位点时读取全局跳过定位点。关于全局跳过定位点的设定方
法，请参考主机系统的手册。
3. 操作系统 SYS-XP143-1.0S
78 XP-142E/143E 系统手册
群组跳过定位点的群组可以在 「第 4 部 3. 编辑」的顺序编辑画面上进行编辑，群组跳过
定为点顺序当数据的 「子电路板 No.」 时为 0，「定位点 No.」为 0 以外的东西时作为群组
跳过定位点顺序。
各个群组当群组跳过定位点顺序的 「定位点 No.」在相同号码的子电路板时作为同一个群
组识别。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 79
(3) 由跳过定位点进行子电路板跳过
检测出跳过定位点时，生产中将会自动跳过所对应的子电路板。在使用主跳过定位点时，
机器只有在检测出主跳过定位点后进行在各个子电路板上设定子电路板跳过定位点的检
测，判断对哪块子电路板进行跳过，对没有检验出子电路板跳过定位点的子电路板贴装元
件后排出电路板。
(4) 由子电路板跳过编辑器进行的子电路板跳过
使用子电路板跳过编辑器可不更改生产程序就任意跳过电路板。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 自动 ]、[ 信息 / 设定 ]、[ 子电路板跳过编辑 ]。
各子电路板的状态
2. 在读取跳过定位点中设定是否执行读取。
[ 生产 ]: 按照设定的生产程序进行生产。可从子电路板跳过编辑器上改
变目前的状态。单击后显示出 [ 机上跳过 ]。
[Program Skip]: 由生产程序编辑器设定的子电路板跳过状态。属于该子电路板
的贴装顺序将不被执行。不能从子电路板跳过编辑器上改变状
态。
[ 机上跳过 ]： 由子电路板跳过编辑器设定的子电路板跳过状态。属于该子电
路板的贴装顺序将不被执行。可从子电路板跳过编辑器上改变
目前的状态。单击后显示生产。
[BS 定位点跳过 ]: 作为子电路板跳过定位点的读取结果，被判断为跳过的属于该
子电路板的贴装顺序将不被执行。不能从子电路板跳过编辑器
上改变目前的状态。
[ 执行读取 ]: 读取跳过定位点。
[ 忽略 ]: 不执行跳过定位点的读取。
XP2S2248S
