3. 操作系统 SYS-XP143-1.0S 46 XP-142E/143E 系统手册 3.3.2 贴装头待机 按照下面所叙述的操作步骤，可 将贴装头移动到退让位置。 操作步骤 1 . 在[主 画 面]上 选 择[机 器 操 作] 、 [贴 装 头 待 机] 。 2. 按下 [ 启动 ] 键，把贴装头移动到退让位置。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 45
3. 从显示出的一览表中选择生产程序。按下 [ 执行 ] 后切换生产程序。
4. 同样地在 [ 预定生产块数 ] 栏上按下 [ 生产线总括 ] 按键，显示出 [ 预定生产块数的输
入 ] 对话框。
备注 ) 按下 [ 各台机器 ] 按键，可以仅仅在选择的 XP 机器上进行生产程序的切换。
5. 输入预定生产块数，按下 [ 执行 ] 按键。
3. 操作系统 SYS-XP143-1.0S
46 XP-142E/143E 系统手册
3.3.2 贴装头待机
按照下面所叙述的操作步骤，可将贴装头移动到退让位置。
操作步骤

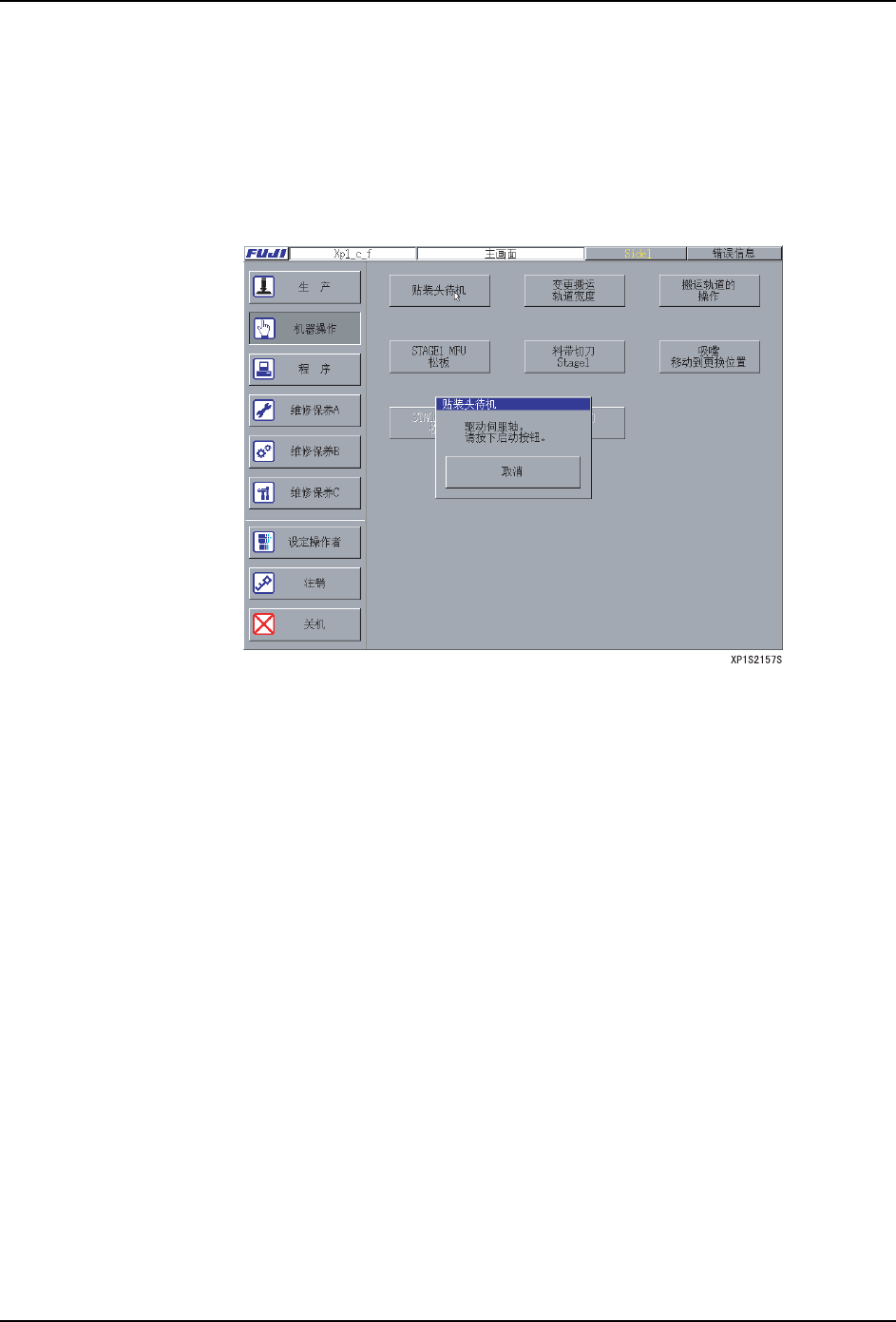

1. 在[主画面]上选择[机器操作]、[贴装头待机]。
2. 按下 [ 启动 ] 键，把贴装头移动到退让位置。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 47
3.3.3 搬运轨道宽度的调整
XP 机器根据所使用的程序数据。具有由马达驱动对搬运轨道宽度进行调节的功能。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 变更搬运轨道宽度 ]，显示出 [ 变更搬运轨道宽度
] 画面。
注意 ) 在改变搬运轨道宽度前当搬运轨道宽度有变化时，请确认真空支撑销处于不干扰搬运轨道的
位置。变更搬运轨道宽度的操作结束后，请确认真空支撑销不处于从属轨道的下方。在变更
搬运轨道宽度时，请确认在 in 平台、main 平台的电路板到达确认传感器以外的位置上没有电
路板。
