在吸嘴的亮度测定中发生错误时，根据 [ 吸嘴编辑 ] 画面的 [ 吸嘴亮度测定 ] 按键，执行
指定的吸嘴的亮度测定，可以确认错误的详细内容。
操作步骤

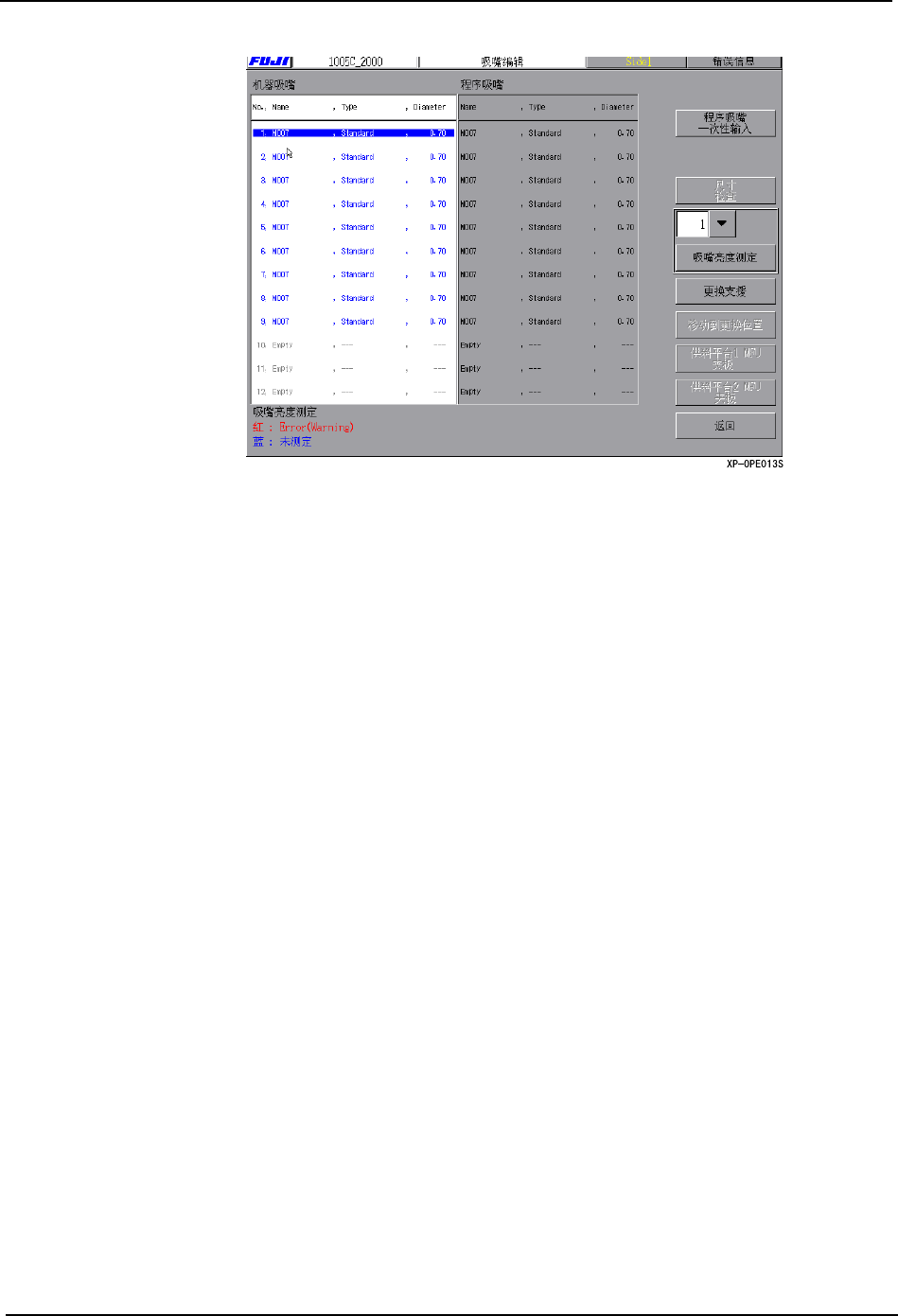

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，显示出 [ 吸嘴编辑 ] 画面。
2. 在 [ 吸嘴编辑 ] 画面右侧的 [ 吸嘴亮度测定 ] 区域上，用按钮选择进行测定的机器吸嘴
的 No., 或者直接输入。
3. 指定机器吸嘴的 No. 后 , 请按下 [ 吸嘴亮度测定 ] 按键。显示出 [ 亮度测定 ] 画面。
注意 ) [ 吸嘴亮度测定 ] 按键只有在存在所选择的按键，Type 是 「Standard」时才可以按下。
4. 按下 [ 亮度测定 ] 画面的 [Side1] 按键或者 [Side2] 按键。选择进行测定的 Side。
3. 操作系统 SYS-XP143-1.0S
60 XP-142E/143E 系统手册

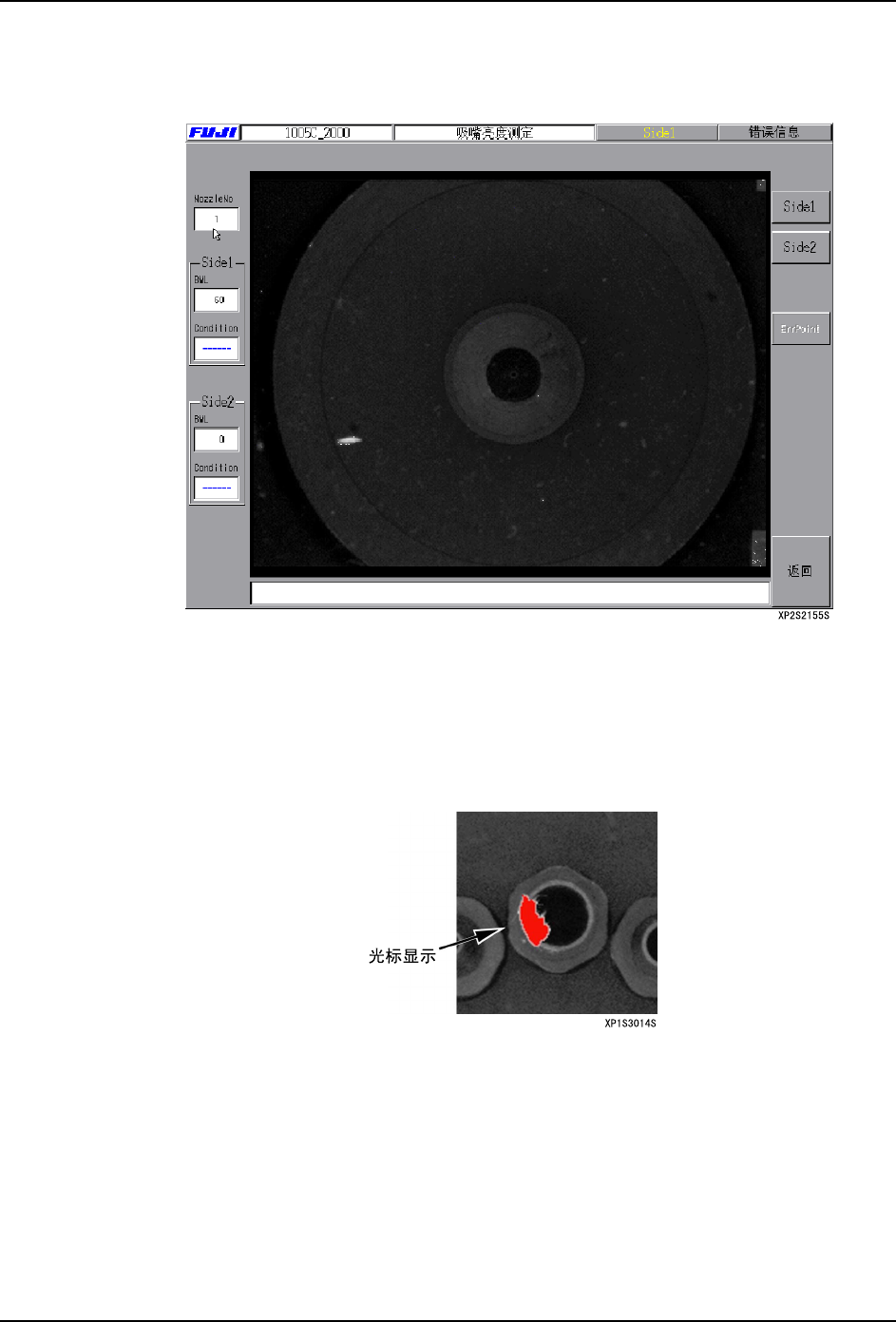

5. 按下 [ 启动 ] 按键。机器吸取选择的吸嘴开始进行亮度测定。测定中在画面下方显示出
正在测定的信息。
6. 测定结束后，在画面的左侧显示出测定 Sind 的测定结果。
BML( 黑色标记水准 )
Condition(OK/Warning/Error)
伴随着上述的测定结果，机器吸嘴一览表的文字的颜色被改写。按下画面右侧的 [ 光标
显示 ] 按键后，在杂物检查中检测出的杂物部分在画面上显示出红色。
7. 按下 [ 返回 ] 按键。显示出等待启动按键的对话框，按下 [ 启动 ] 按键后，退回吸嘴并
返回到 [ 吸嘴编辑 ] 画面，选择 〈取消〉按键后，在持有吸嘴的状态下返回到 [ 吸嘴编
辑 ] 画面。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 61
测定吸嘴中心
在 [ 主画面 ] 上选择 [ 生产 ]、[ 测定吸嘴中心 ]，显示出 [ 测定吸嘴中心 ] 画面。
回转中心测定
回转中心测定是通过元件相机以及定位点相机对量规芯片元件进行影像处理来测定以下的
补正值。
·相机影像中心和吸嘴头回转中心之间的矢量。
·吸嘴头回转中心和定位点相机中心之间的矢量。
注意 ) 因为用周期自动补正功能进行上述矢量的补正，一般没有必要使用这个指令。以下的时候请
使用。
·移动了定位点相机的时候。
·贴装坐标发生了偏移的时候。
操作步骤
1. 将φ 3.7 的标准吸嘴装到吸嘴头 1 上。
2. 按下 [ 测定回转中心开始 ] 按键，按下 [ 启动 ] 按钮。
测定吸嘴中心
测定吸嘴中心就是测定吸嘴头回转中心和吸嘴孔中心之间的矢量。更换吸嘴后请务必进
行。
操作步骤
按下[测定吸嘴中心开始]按键，按下[启动]按钮。
注意 ) 因为是一个个吸嘴进行测定，请装上所有的吸嘴。
备注 ) 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，用 [ 吸嘴编辑 ] 画面的 [ 尺寸检查 ] 按键也可
以进行吸嘴中心测定。
在用其执行时没有必要执行该指令。
