SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 61

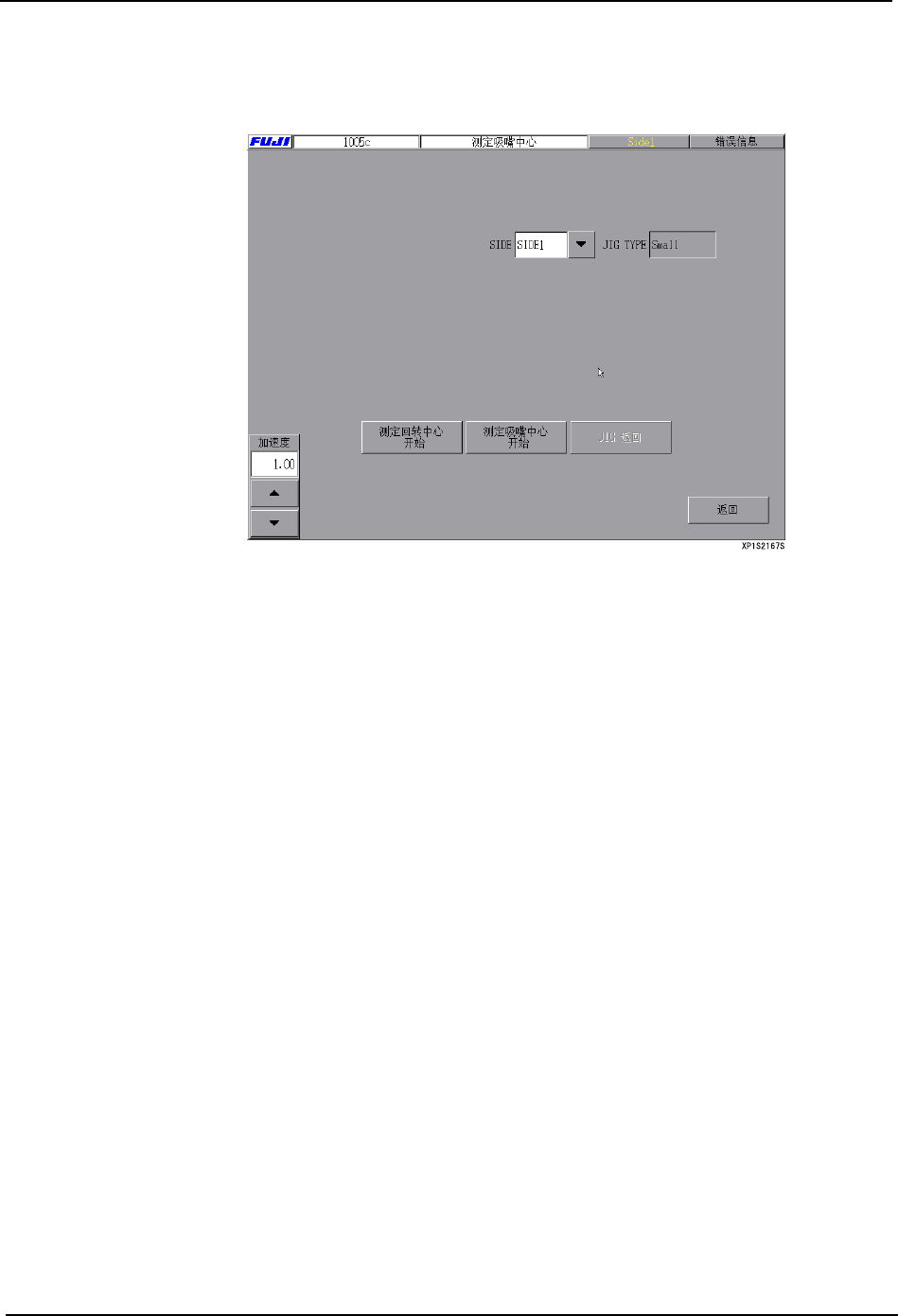

测定吸嘴中心
在 [ 主画面 ] 上选择 [ 生产 ]、[ 测定吸嘴中心 ]，显示出 [ 测定吸嘴中心 ] 画面。
回转中心测定
回转中心测定是通过元件相机以及定位点相机对量规芯片元件进行影像处理来测定以下的
补正值。
·相机影像中心和吸嘴头回转中心之间的矢量。
·吸嘴头回转中心和定位点相机中心之间的矢量。
注意 ) 因为用周期自动补正功能进行上述矢量的补正，一般没有必要使用这个指令。以下的时候请
使用。
·移动了定位点相机的时候。
·贴装坐标发生了偏移的时候。
操作步骤
1. 将φ 3.7 的标准吸嘴装到吸嘴头 1 上。
2. 按下 [ 测定回转中心开始 ] 按键，按下 [ 启动 ] 按钮。
测定吸嘴中心
测定吸嘴中心就是测定吸嘴头回转中心和吸嘴孔中心之间的矢量。更换吸嘴后请务必进
行。
操作步骤
按下[测定吸嘴中心开始]按键，按下[启动]按钮。
注意 ) 因为是一个个吸嘴进行测定，请装上所有的吸嘴。
备注 ) 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，用 [ 吸嘴编辑 ] 画面的 [ 尺寸检查 ] 按键也可
以进行吸嘴中心测定。
在用其执行时没有必要执行该指令。
3. 操作系统 SYS-XP143-1.0S
62 XP-142E/143E 系统手册
3.3.6 料带元件的供应
MFU 的更换
用气缸驱动将 MFU 对机器主体进行夹紧或松开。
以下对 SIDE1 进行说明，SIDE2 也请进行同样地操作。
备注 ) 固定料站平台装载机时候，没有该功能。
操作步骤(安装)
1. 打开机器的前门，然后慢慢地将 MFU 推入机器中。
2. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 供料平台 1 MFU 夹板 / 松板 ]，显示出确认启动的
对话框。按下 [ 启动 ] 按钮，夹紧 MFU。
操作步骤(卸下)
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 供料平台 1 MFU 松板 ] ，显示出确认启动的对话
框。
2. 按下 [ 启动 ] 按钮，松开机器前侧的 MFU。显示出 「请打开前门后进行操作」的信息。
3. 打开松开一侧的门，按下画面上的 [OK] 按键。
4. 慢慢地将 MFU 从机器中拉出。
注意 ) 仅仅在具有操作权的一侧可以操作。
料带切刀的手动操作
操作步骤
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 料带切刀供料平台 1]，显示出确认启动的对话
框。
2. 按下 [ 启动 ] 按钮，切断机器前侧的供料器的料带。
注意 ) 仅仅在具有操作权的一侧可以操作。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 63
[ 供料器信息 ] 画面
确认生产程序中使用的供料平台的种类和料站的位置，并确认料尽等错误状况。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 供料器信息 ]，显示出 [ 供料器数据 ] 画面。
2. 显示出 MFU 上的各料站的各个供料器状态项目的对话框。显示出各项目的左面是料站
号、元件的有无、元件标记名。
当固有值的 _DeviceSetChkUse 设定为 “1”时，在自动运转中会显示出发生料尽以及 [ 错
误信息]的画面。按下[错误信息]的[返回]键时显示出[供料器信息]画面。在发生
料尽部分显示出「×」。当补充元件后请按下「×」显示部分使其返回到[○]的显示。
项目说明
注意 ) 在平台 / 料站号前显示出 「*」记号的料站表示设定为料带宽度 8mm 的马达供料器。料带宽度
设定为 8mm 的马达供料器时，机器自动地修正吸取位置。在平台 / 料站号有 「*」记号的料站
请不要安装 8mm 宽度以外的马达供料器。吸取位置的修正在 Packing 的 「Tape Width」为 8，
供料器类型按键为 MF、M1、M2 的时候进行。
No.: 表示供料平台 / 料站号的颜色的含意如下。
红色：作为原始使用的料站
蓝色：作为次料站使用的料站
黑色：生产中不使用的料站
Set: 按键 「○」表示元件已经安装、「×」表示元件没有安装。
× : 按下按键后变为 「○」
○ : 即使按下按键也不会从 「○」改变
元件号 : 显示出元件标记名，按下 [ 显示指令 ] 按键后，可以切换到指令显示。每当
按下按键时，按键的显示在 [ 显示元件标记 ] 和 [ 显示指令 ] 之间切换。
