SYS-XP143-1.0S 4. 机器生产程序 XP-142E/143E 系统手册 255 5. 在 [ 跳过 ] 左横侧输入顺序 No., 按下 [ 跳过 ] 按键后，显示出贴装的元件。按下 [ 布 线结构 ] 后显示出元件尺寸和供应 方向。 步骤 7 注册吸嘴 注册吸嘴数据。 步骤 8 确认保存 进行保存的确认。
4. 机器生产程序 SYS-XP143-1.0S
254 XP-142E/143E 系统手册
·顺序种类 （D）
·子电路板 No.
·X 坐标 （参考指教）
·Y 坐标 （参考指教）
·角度(参考指教)
·参考记号
·PlaceBefore
·平台 No.
·料槽 No.
·主定位点
·次定位点
·元件号 （请确认在供料器安装数据中分配有贴装元件。）
坐标的确认
实际可以一边一点一点贴装一边确认坐标。
操作步骤
1. 在[试行]画面的左侧的[动作]上选择[贴装]，将[模式]定为[手动]。
2. 按下 [ 下一个数据 ] 按键，执行定位点读取顺序。
3. 按下 [ 下一个数据 ] 按键，设定要确认的顺序。
4. 按下 [ 吸取 ] 按键，选择吸取位置的指定和吸嘴。按下 [ 启动 ] 按键后贴装元件。
SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 255
5. 在 [ 跳过 ] 左横侧输入顺序 No., 按下 [ 跳过 ] 按键后，显示出贴装的元件。按下 [ 布
线结构 ] 后显示出元件尺寸和供应方向。

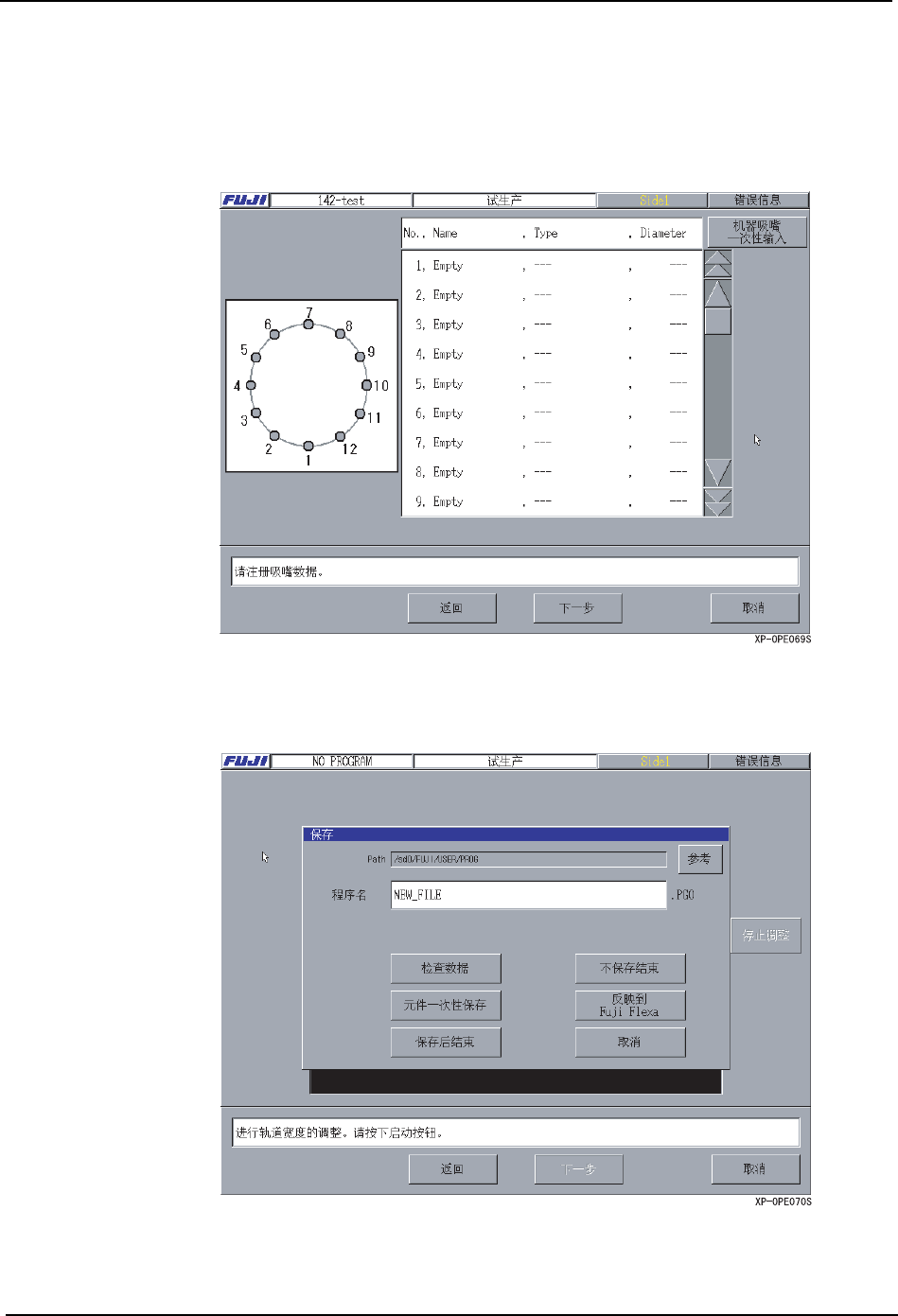

步骤 7 注册吸嘴
注册吸嘴数据。
步骤 8 确认保存
进行保存的确认。
4. 机器生产程序 SYS-XP143-1.0S
256 XP-142E/143E 系统手册
取消
结束视窗。在有编辑的时候显示出 [ 保存 ] 对话框。
