82 XP-142E/143E 系统手册
计数后进行状态的更新。( 即使机器不在运转中，通过 [ 动作条件设定 ] 画面改变了条件
后，在返回自动运转画面时也会进行更新处理。)
数据复位条件
自动复位：在切换生产程序以及编辑后的自动运转准备处理时进行处理。此时将有变更的
吸嘴·料站初始化。( 在状态改变、打开自动运转画面时，将改变的部分初始化。)
手动复位：可通过按下 [ 统计信息 ] 画面上的 [ 清除 Data] 键实现。
警告处理
执行以下处理
1. 点亮信号塔灯。
2. 与 [ 机器信息 ] 画面相对应的吸嘴·料站变为黄色。
3. 与 [ 统计信息 ] 画面相对应的数据变为红色。
※但在满足以下条件时不进行计算处理。
·空转模式
·传送模式
·错误传送模式
周期停止处理
执行警告处理中的 1. ～ 3. 以及以下处理。( 不检查的条件也相同。) 在状态栏中显示出
[ 请解除由统计处理引起的周期停止的要素。]，并进行周期停止。
信号塔处理
·警告状态发生时，点亮设定了 [ 统计警告 ] 的信号塔灯。
·该状态一直持续到警告状态解除为止。
·即使解除由统计信息处理引起的警告状态，但是如果还存在其他的 [ 统计警告 ]
要素，信号塔灯就不会熄灭。
吸取位置测定
吸取位置根据供料器或者 MFU 等的元件供应装置的更换会产生微小的偏差，这是因为各个
供料单元有一些尺寸偏差。此偏差有时会使元件的吸取不稳定。测定吸取位置功能是为了
使吸取稳定而在补充元件后测定吸取部进行补正吸取位置。此功能可以选择手动测定模式
和自动测定模式。为了使用测定吸取位置功能，有必要由具有维修保养权限的操作者设定
固有值。
备注 )
·嵌入式料带因为识别的关系，在吸取位置的补正对象之外。
·料站平台 1 的料站 1 ～ 6，料站平台 2 的料站 45 ～ 50 因为定位点相机的冲程关系在吸取位
置的补正对象之外。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 C]、[ 固有值编辑 ]。显示出 [ 固有值编辑 ] 画面。
2. 从 「_OPERATION_2_」的项目中选择 「_PickPosAutoMeassure」，按下 [ 输入 ] 按键。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 83
显示出数字键盘，请输入使用的功能的数值。
3. 在 [ 自动 ] 画面上按下 [ 测定吸取位置 ]，显示出 [ 测定吸取位置 ] 画面。
4. 用[料站平台]的[▼]按键选择测定的平台。
5. 指定 [ 料站 ] 时，输入测定的料站的号码。
6. 测定仅对于 「未测定」的料站进行，将料站设定为 「未测定」时 , 请用 「测定复位」
区域的按键使料站的补正值初期化。
0： 功能无效
1： 手动测定模式 （更换 MFU 以及供料器时有必要变更上次的吸取位置补正值。手
动测定 模式是根据需要按下 [ 自动 ] 画面的 [ 测定吸取位置 ] 按键，打开 [ 测
定吸取位置 ] 画面，按下 「开始测定」区域的任何一个按键后开始进行吸取位
置的测定。）
2： 自动 / 手动测定模式 （这个模式也可以用手动模式，如果按下自动运转的 [ 启
动 ] 按键后，自动地进行吸取位置的测定。）
[ 指定料站 ] 按键 : 将指定的料站的吸取补正值设定为 0, 作为 「未测定」料
站。
[ 指定平台 ] 按键 : 将指定的料站平台内的 「成功」、「失败」料站的吸取补正
值设定为 0, 作为 「未测定」料站。
[ 全料站 ] 按键 : 将所有的料站平台内的 「成功」、「失败」料站的吸取补正
值设定为 0, 作为 「未测定」料站。
3. 操作系统 SYS-XP143-1.0S
84 XP-142E/143E 系统手册
7. 在 [ 开始测定 ] 区域上选择料站或者料站平台 , 按下 [ 启动 ] 按键。

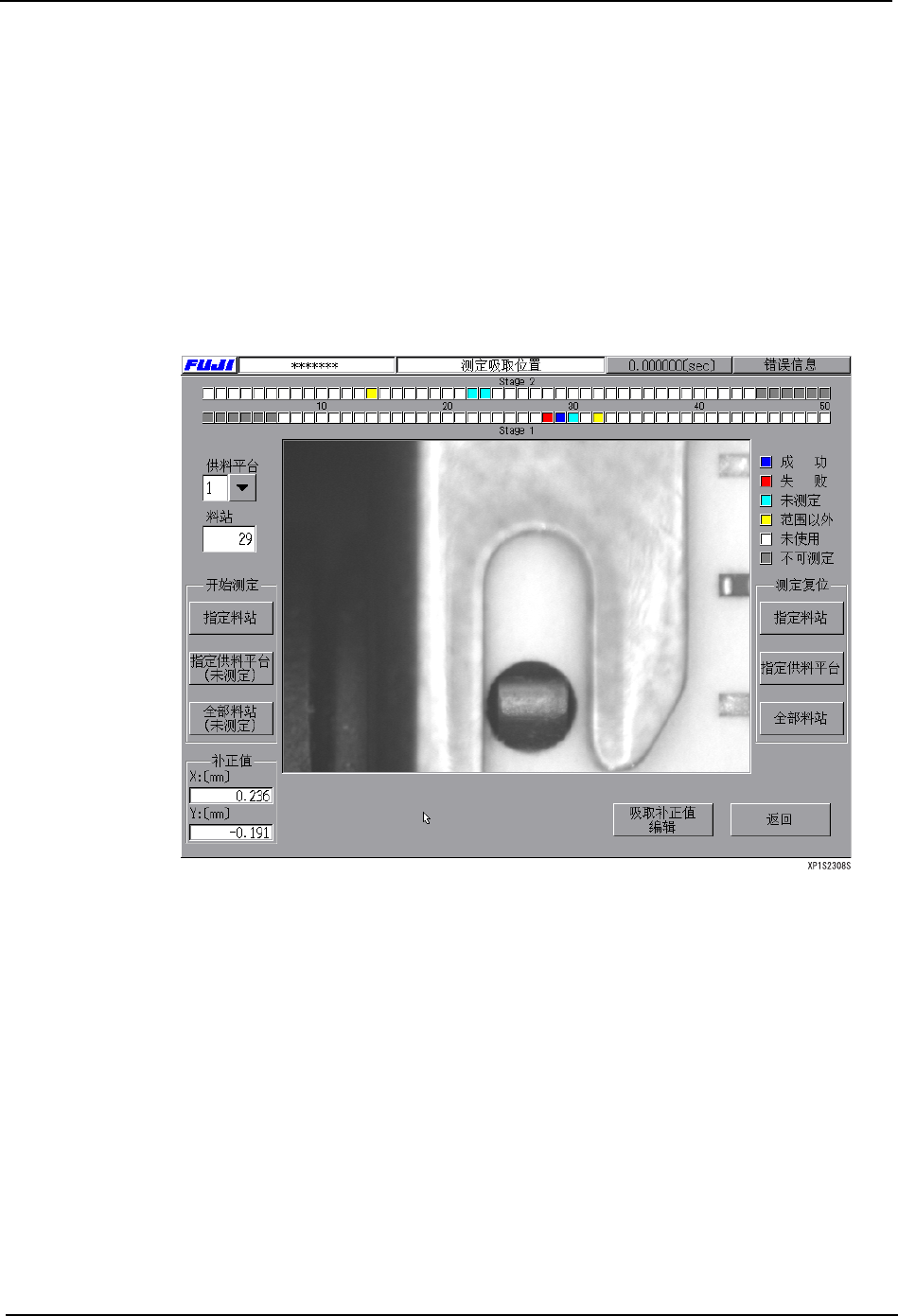

8. 测定结果显示在 [ 测定吸取位置 ] 画面的料站部。
测定失败错误

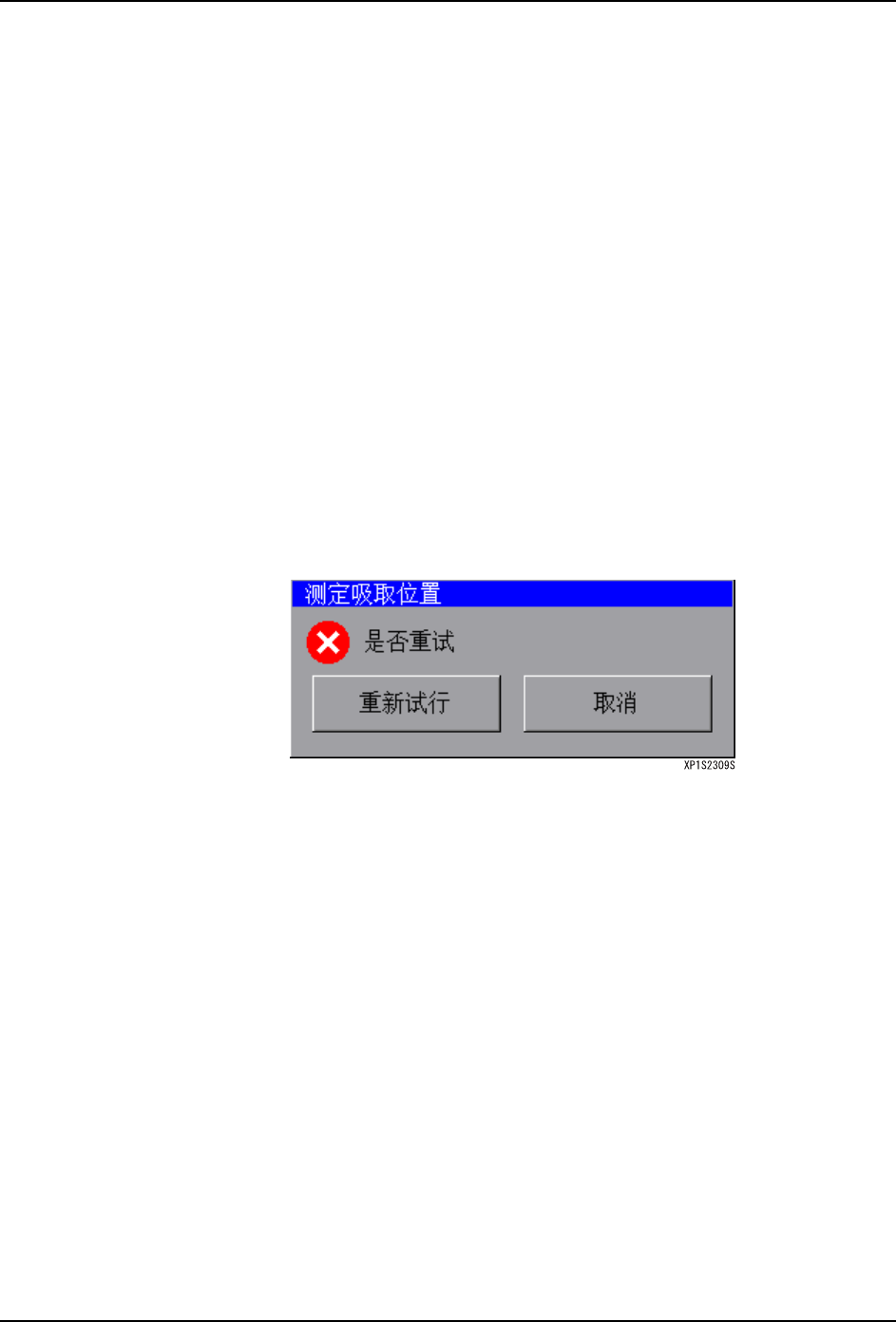

吸取位置的测定失败时，显示出错误对话框。关闭这个错误对话框时，显示出是否进行重
新测定的确认对话框。
[ 重新试行 ] 按键 : 将测定结果复位后重新进行测定。
[ 取消 ] 按键 : 结束测定 （此时不进行失败的料站的吸取位置补正）。
备注 ) 在料站处于 「失败」（红色）或者 「未测定」（无色）的状态下进行生产时，不进行其料站
的吸取补正。此外，在 「不可测定」的料站 （灰色）中没有需要吸取补正的极小元件是理想
状态，但是在有必要进行补正时，请在 [ 吸取补正值编辑 ] 画面上进行手动补正。
自动运转时的吸取位置测定
在自动运转中更换供料器或者 MFU 时，按下更换的料站的 [ 元件安装结束 ] 或者 [MFU 夹板
] 按钮时，机器会确认将相应的吸取位置的补正值进行复位的意图，确认后请测定吸取位
置。
操作步骤
1. 在发生料尽时，在 [ 自动 ] 画面上显示出机器信息。更换料尽的料站的供料器或 MFU。
[ 指定料站 ] 按键 : 测定指定料站的吸取位置。
[指定平台(未测定)]
按键 :
在指定的料站平台内的未测定料站上 , 测定吸取位置。
[全料站(未测定)]
按键 :
在所有的料站平台内的未测定料站上 , 测定吸取位置。
[ 成功 ]: [ 测定吸取位置 ] 画面的料站部分由无色变为蓝色。指定 1
料站时，在 [ 补正值 ] 区域上显示出吸取补正值。指定几个
料站时，在 [ 吸取补正值编辑 ] 画面上可以确认补正值。
[ 失败 ]: [ 测定吸取位置 ] 画面的料站部分由无色变为蓝色，显示出
错误对话框。
