3. 在子电路板号码及状态里显示出各子电路板的状态，可根据需要对其进行编辑。
4. 完成必要的编辑后，选择 [ 关闭 ] 以保存设定。
吸嘴 / 料站的统计信息
通过前述动作条件设定中的统计信息设定可显示吸嘴／料站的错误状况的数据。机器自动
运转过程中也可确认这个数据。要在机器自动运转过程中阅读数据，请从 [ 自动 ] 画面中
选择 [ 吸嘴 / 料站统计信息 ]。
[ 数据显示一览表 ]
显示吸嘴·料站的错误率最高的前 5 位。( 其他的可通过操作滚动条显示。) 一览表里的显
示项目包括吸嘴·料站以及 [No，错误率，错误数，总吸取数 ]。
[ 删除手动跳过 ]: 从 [ 手动跳过 ] 状态返回到 [ 生产 ] 状态。
[ 跳入子电路板
No。]:
在显示的模拟键盘上输入子电路板的号码，其子电路板号码以
及状态显示在前列。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 81
[ 统计数据手动复位 ]
吸嘴·料站显示 [ 机器信息 ] 画面

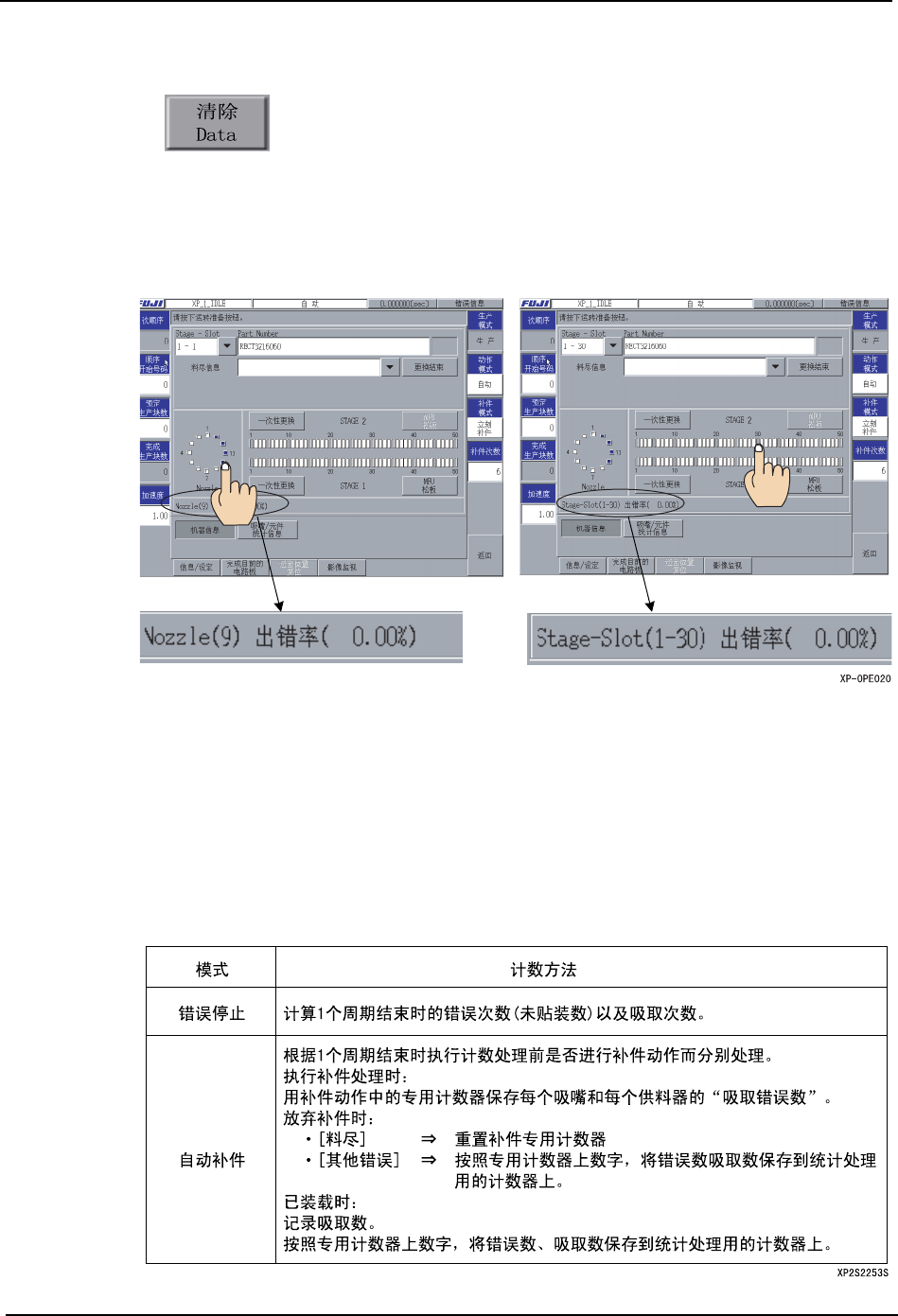

单击机器信息画面中的吸嘴·料站显示，则显示错误率。单击料尽料站后，[ 料尽信息 ]
一览表里显示出被单击的料站信息。
由统计信息判断为警告状态的吸嘴·料站以 ( 黄色 ) 显示。
统计处理
数据累积处理
使用用于统计处理的计数器来处理 1 个吸取·贴装的动作周期 ( 以下称为 1 个周期 ) 结束
时的错误数 ( 未贴装块数 ) 以及吸取数。计算可分别累积各吸嘴·料站过去 1 万次的数
据。
是将选择的吸嘴 / 料站统计数据进行复位的指令。
在自动运转中处于无效状态。
3. 操作系统 SYS-XP143-1.0S
82 XP-142E/143E 系统手册
计数后进行状态的更新。( 即使机器不在运转中，通过 [ 动作条件设定 ] 画面改变了条件
后，在返回自动运转画面时也会进行更新处理。)
数据复位条件
自动复位：在切换生产程序以及编辑后的自动运转准备处理时进行处理。此时将有变更的
吸嘴·料站初始化。( 在状态改变、打开自动运转画面时，将改变的部分初始化。)
手动复位：可通过按下 [ 统计信息 ] 画面上的 [ 清除 Data] 键实现。
警告处理
执行以下处理
1. 点亮信号塔灯。
2. 与 [ 机器信息 ] 画面相对应的吸嘴·料站变为黄色。
3. 与 [ 统计信息 ] 画面相对应的数据变为红色。
※但在满足以下条件时不进行计算处理。
·空转模式
·传送模式
·错误传送模式
周期停止处理
执行警告处理中的 1. ～ 3. 以及以下处理。( 不检查的条件也相同。) 在状态栏中显示出
[ 请解除由统计处理引起的周期停止的要素。]，并进行周期停止。
信号塔处理
·警告状态发生时，点亮设定了 [ 统计警告 ] 的信号塔灯。
·该状态一直持续到警告状态解除为止。
·即使解除由统计信息处理引起的警告状态，但是如果还存在其他的 [ 统计警告 ]
要素，信号塔灯就不会熄灭。
吸取位置测定
吸取位置根据供料器或者 MFU 等的元件供应装置的更换会产生微小的偏差，这是因为各个
供料单元有一些尺寸偏差。此偏差有时会使元件的吸取不稳定。测定吸取位置功能是为了
使吸取稳定而在补充元件后测定吸取部进行补正吸取位置。此功能可以选择手动测定模式
和自动测定模式。为了使用测定吸取位置功能，有必要由具有维修保养权限的操作者设定
固有值。
备注 )
·嵌入式料带因为识别的关系，在吸取位置的补正对象之外。
·料站平台 1 的料站 1 ～ 6，料站平台 2 的料站 45 ～ 50 因为定位点相机的冲程关系在吸取位
置的补正对象之外。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 C]、[ 固有值编辑 ]。显示出 [ 固有值编辑 ] 画面。
2. 从 「_OPERATION_2_」的项目中选择 「_PickPosAutoMeassure」，按下 [ 输入 ] 按键。
