XP143系统手册.pdf - 第111页
SYS-XP143-1.0S 3. 操作系统 XP-142E/143E 系统手册 99 5. 显示出 [ 显示范围 ] 对话框，指定范围以便尽可能较大 地显示定位点部分。 6. 移动绿、蓝、红的线进行定位点的定位。
3. 操作系统 SYS-XP143-1.0S
98 XP-142E/143E 系统手册
3.5.5 定位点编辑功能
功能概要
本功能是在自动运行时发生基准定位点错误时，在机器上可以修正定位点的中心位置。用
鼠标操作 ( 拖动 ) 在画面上所画的线设定中心坐标。只有当定位点在画面内才能进行设
定。但是，由于是用画素单位来设定定位点的坐标，所以有可能会产生 1 个画素(约16μ
m) 的误差。在 [ 卡尺的定位 ] 画面上进行定位点的位置补正编辑后，可以结束发生错误的
定位点的影像处理，进行到下一个顺序。
定位点的编辑
操作步骤

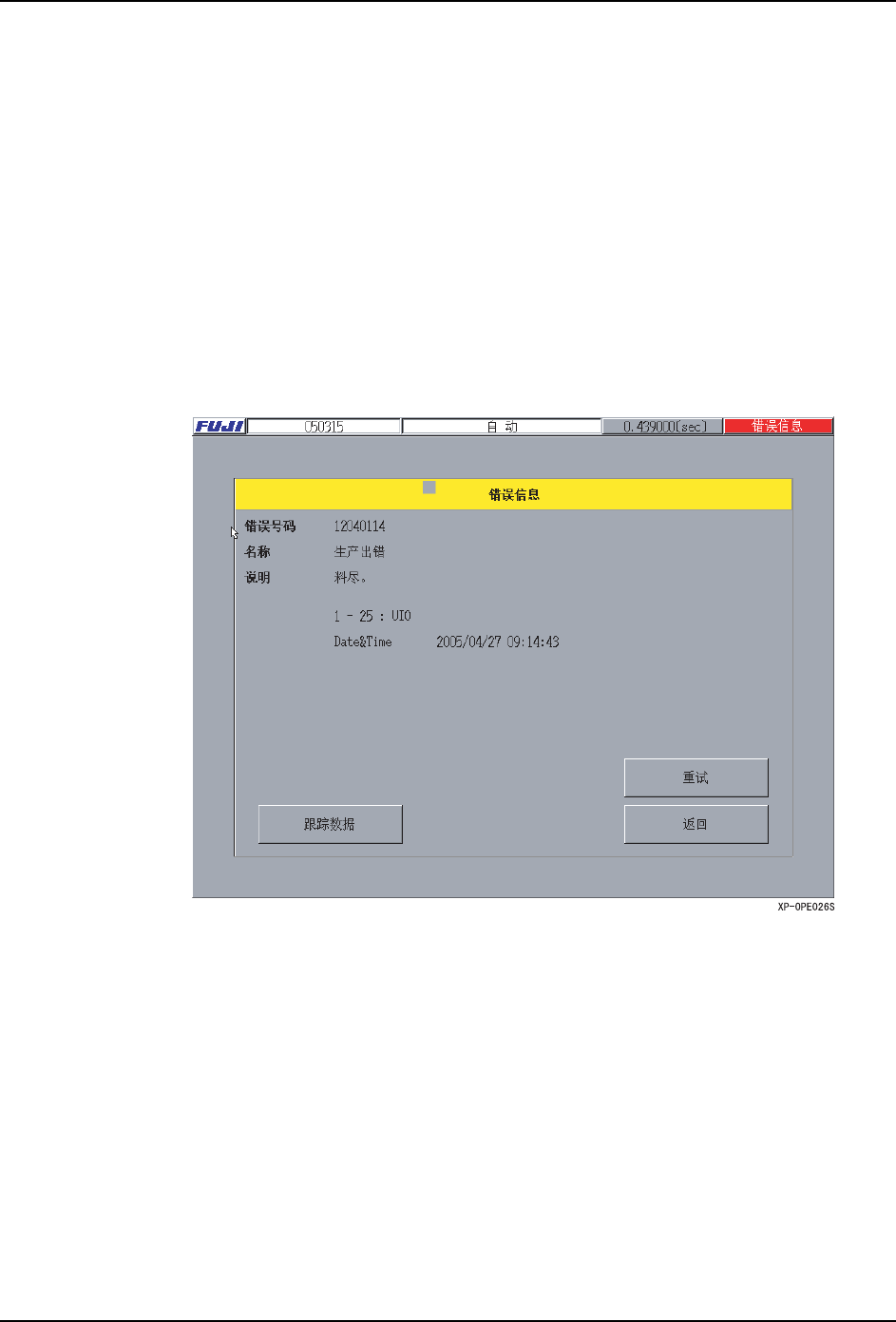

1. 如果基准定位点的影像处理失败时，则显示出 [ 错误信息 ] 对话框。
2. 按照 [ 错误信息 ] 画面的说明确认定位点读取错误。
3. 不使用重试功能 （NonDispose 模式）时，按下 [ 返回 ] 按键打开 [ 错误信息 ] 画面。
使用重试功能 （NonDispose 模式）时，按下 [ 重试 ] 按键显示出 [ 重试 ] 画面。
4. 在 [ 错误信息 ] 画面或者 [ 重试 ] 画面上，按下 [ 卡尺定位 ] 按键，显示出 [ 卡尺定位
]画面。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 99

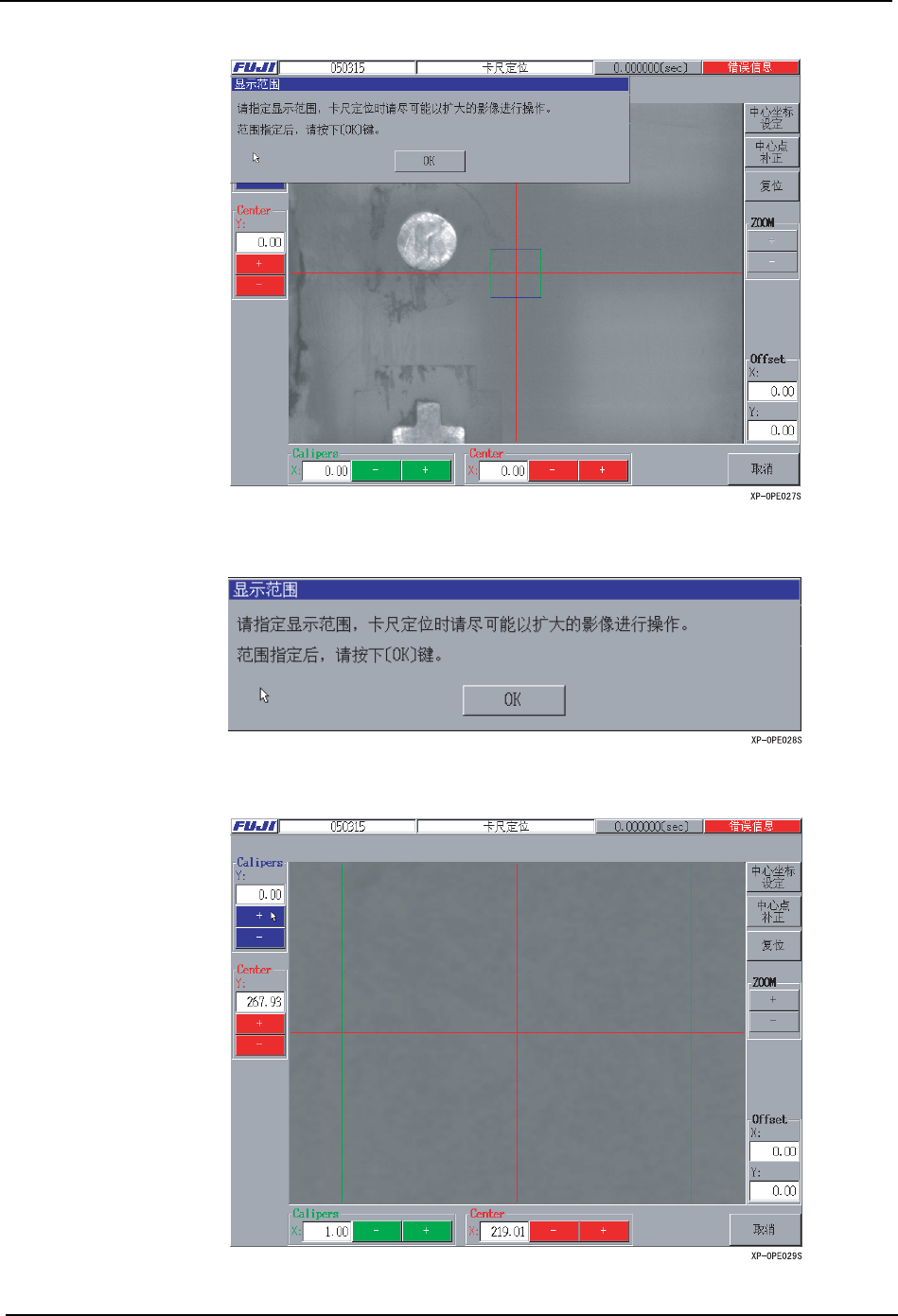

5. 显示出 [ 显示范围 ] 对话框，指定范围以便尽可能较大地显示定位点部分。
6. 移动绿、蓝、红的线进行定位点的定位。
3. 操作系统 SYS-XP143-1.0S
100 XP-142E/143E 系统手册
显示说明
按键说明
