4. 机器生产程序 SYS-XP143-1.0S
214 XP-142E/143E 系统手册
[形状]键

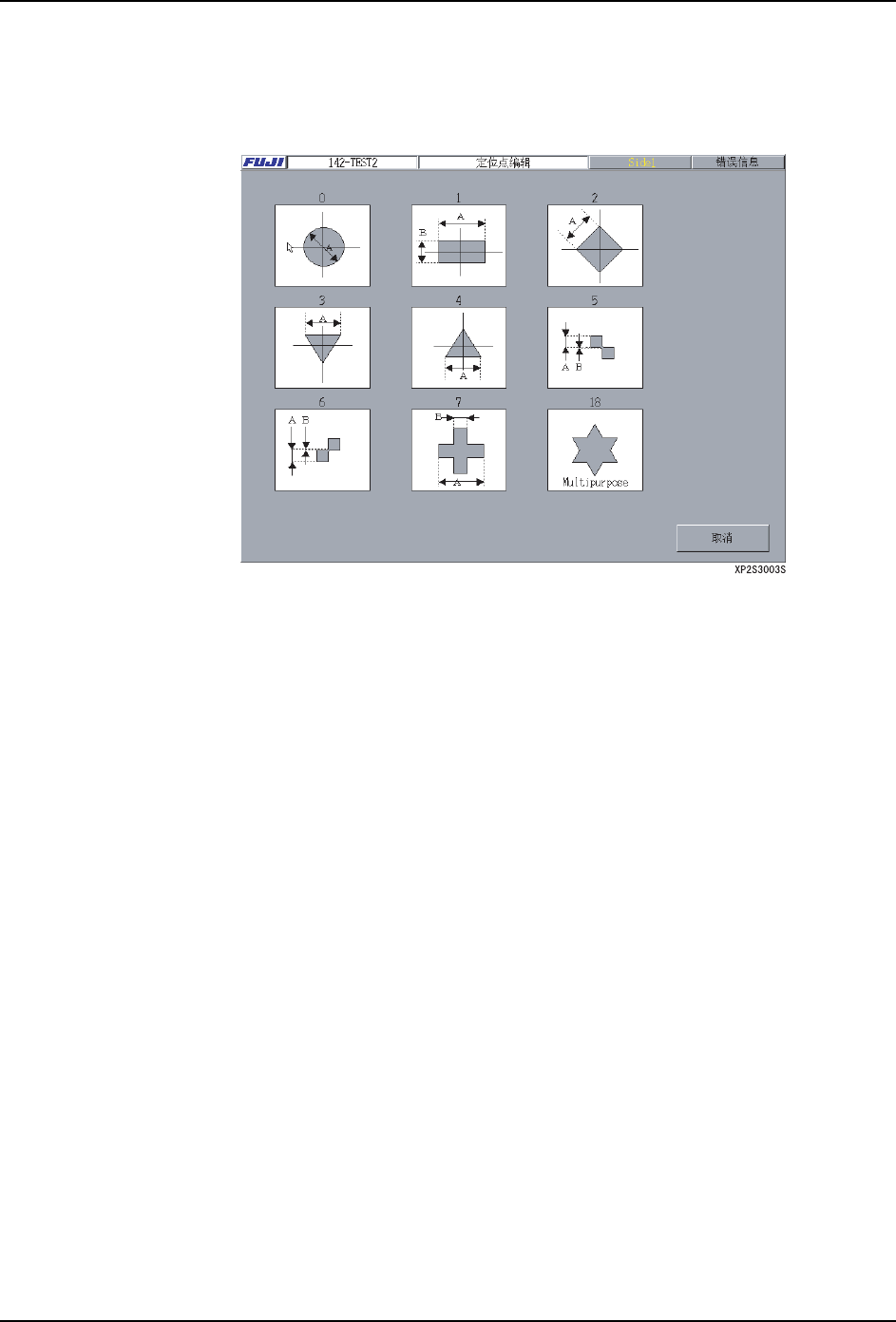

按下按键后显示出 ［定位点编辑］画面。显示出登录的定位点形状，选择使用的定位点形
状的按键。
0: 圆形、1: 矩形、2: 正方形的菱形、3: 倒三角、4: 正三角、5: 交错正方形 （左上）、6:
交错正方形 （右上）、7: 十字形、
[颜色]键
按下按键，指定使用定位点的亮度。
[SizeA] 文本框
输入 SizeA 的尺寸。( 输入范围 : 形状 0 （圆形）:0.10 ～ 3.50mm，其他 :0.20 ～ 3.50mm)
[SizeB] 文本框
输入 SizeB 的尺寸。( 输入范围 : 形状 1( 长方形 ):0.20 ～ 3.50mm、形状 5、6( 双正方形
): 0.00 ～ 0.50mm，形状 7( 十字形 ) 0.05 ～ 3.50mm) 不必输入定位点形状时，文本框处
于无效状态。
W: White
B: Black
SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 215
[ 读取范围 ]
输入相机检索定位点的区域。( 输入范围 0.00 ～ 12.50mm)
[ 角度补正 ] 标记
在形状中选择 「18:Multipurpose」的时候显示。在影像处理时，在单个定位点上显示出
是否进行角度的收敛、测定角度。设定可以在模板编辑器中进行。
选择 「Yes」的时候，可以进行 1 点定位点补正。
一点补正定位点使用上的注意
·在一点补正中使用的定位点，请使用接近贴装点的东西。贴装点距离定位点越
远，受到定位点的角度读取精度误差的影响就越大。
·在一点补正中使用的定位点，请使用贴装点处于从中心开始在定位点尺寸的 1.5
倍左右 范围内的东西。
·在一点补正中使用的定位点，为了使定位点的角度读取精度稳定，请以大的定位
点作为基准。只有小的定位点时，请把 2 个定位点作为 1 个定位点将模板作成的
2 个定位点补正。
备注 ) 2 点定位点补正的精度具有不依赖读取角度的好处。
Yes: 进行补正
No: 不进行补正
4. 机器生产程序 SYS-XP143-1.0S
216 XP-142E/143E 系统手册
[>>] 键
显示出正在编辑的数据内设定的下一个定位点数据。
[<<] 键
显示出正在编辑的数据内设定的前一个定位点数据。
[增加定位点数据]键
按下此键，在现在被定义的基准定位点数据的最后增加、显示一个空的基准定位点数据。
[删除定位点数据]键
删除现在显示的基准定位点数据。删除后显示下一个定位点数据。
[清除]键
清除现在显示的基准定位点数据。离开编辑器画面，被清除的定位点数据随之删除。( 定
位点清除状态下即使保存了生产程序，被清除的定位点也不会被保存。)
[定位点读入]键
从数据库读入定位点文件。
[定位点文件保存]键
保存现在显示的定位点数据到数据库中。
[图形编辑]键
使用图形编辑进行定位点数据的编辑、图形处理的测试。
子电路板跳过定位点编辑范围
[定位点名]文本框
输入定位点名。( 最多可输入 30 个字符 )
注意 ) 有定位点名不能使用的字符。详细请参考 「第 3 部 第 1 章 1.3 输入禁止字符」。
[形状]键
选择该此键后选择显示的形状的图，并选择定位点形状。
[颜色]键
按下按键，指定使用定位点的亮度。
W: White
B: Black
