3. 操作系统 SYS-XP143-1.0S
74 XP-142E/143E 系统手册
注意 ) ※印的项目中，只有具有维修保养 A 的权限的操作者，才可以变更参数。
执行供料平台的切换：执行供料平台切换。（仅仅在 AA 模式时显示出这个按键。）
当前使用中的平台显示在模式的后方。（只限于 AA 模式）
料站信息 : 显示出生产程序中设定的平台、料槽信息。
料尽信息 : 显示出机器判断为 「料尽」的料槽。按下 [ 元件设定结束 ] 按钮
后，机器进入元件安装状态。

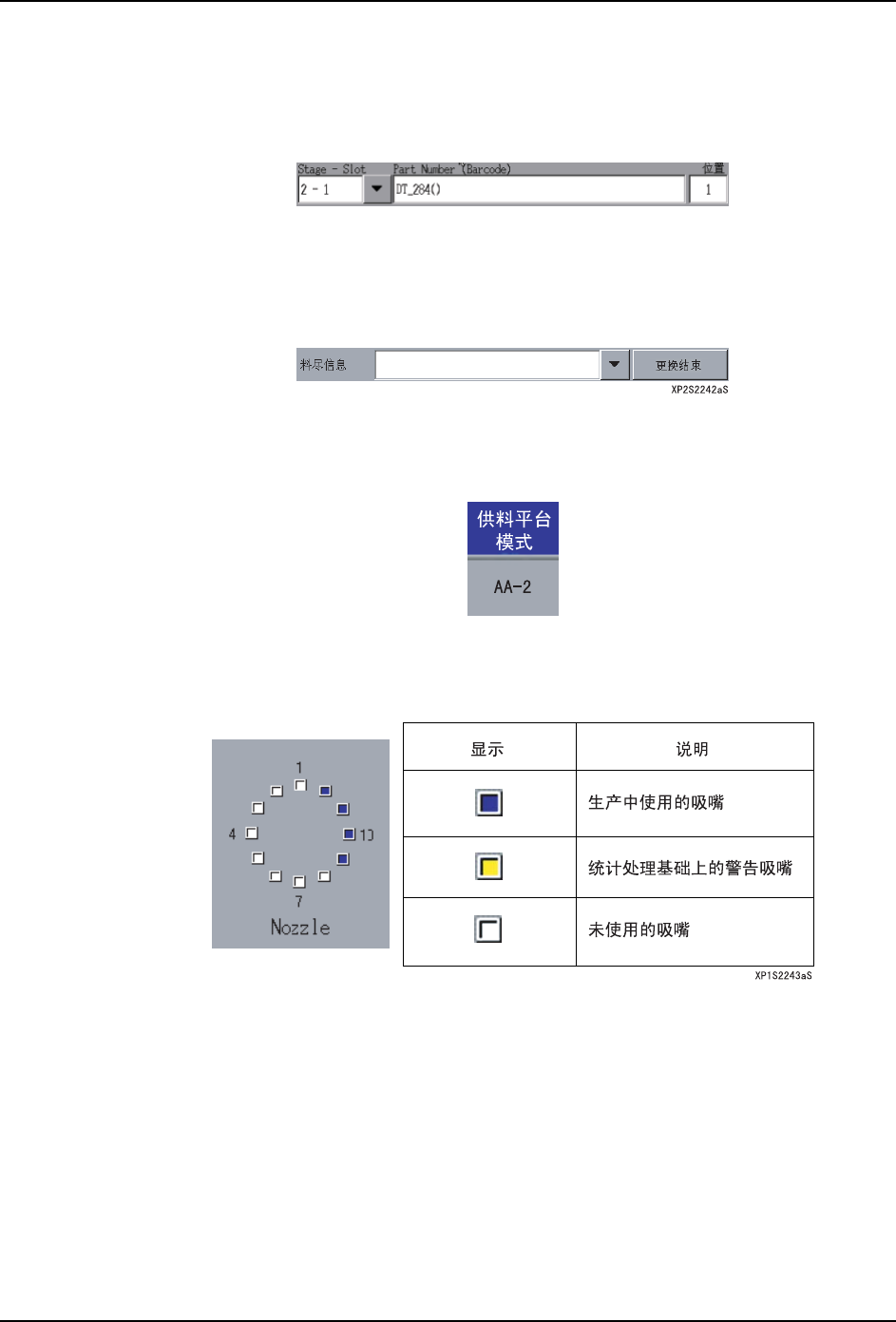

吸嘴 : 在以下的区域中显示出各个吸嘴的状态。

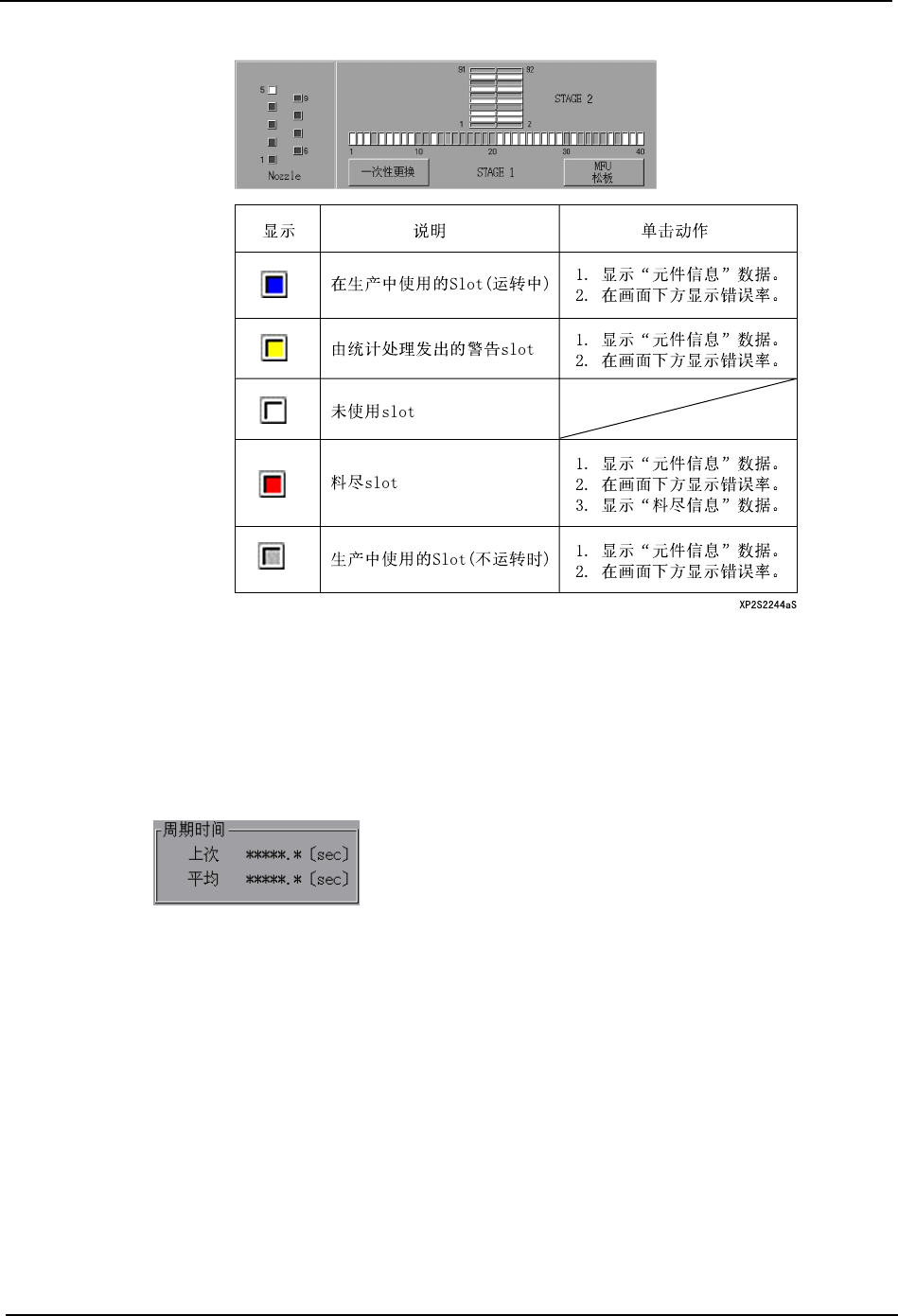

平台 / 料槽 : 在以下的区域中显示出各个平台和料站的状态。
XP2S2241S
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 75
完成目前的电路板
生产中的 ( 在主搬运轨道上 ) 电路板的生产结束后，在进入排出搬运轨道时可以使机器自
动停止。
操作步骤
元件一次性设定结束: 选择此按键，使平台上所有料站进入元件安装状态。
MFU 松板: 松开 MFU。
机器信息: 显示机器信息画面 ( 自动生产初始画面 )。
吸嘴 / 料站统计信息: 显示吸嘴 / 料站统计信息画面。
周期时间： ·前次周期时间：生产一块电路板所花费的时间。
·平均周期时间：周期时间总和 / 完成生产块数。
※生产程序读取·修正作为初始值显示
「*****.*[sec]」。
子电路板跳过信息: 显示不更改生产程序就能跳过任意的子电路板的编辑器。
影像监视: 按下按键后切换影像处理监视的显示。
排出位置复位: 废弃到中型不良元件排放盘中的元件位置被清除。
吸取位置测定: 在更换或者补充元件时为了进行极小的元件的吸取补正而
显示 [ 吸取位置测定 ] 画面。
完成目前的电路板: 结束目前生产中的电路板后停止机器。
3. 操作系统 SYS-XP143-1.0S
76 XP-142E/143E 系统手册
1. 在机器自动运转过程中，按下 [ 自动 ] 和 [ 完成目前的电路板 ] 的按键。并且、取消这
个功能时，请再一次按下 [ 完成目前的电路板 ] 按键。
2. 正在生产中的电路板结束生产后，在进入排出搬运轨道时机器会自动停止运转。
由 [ 自动 ] 画面看 / 设定详细信息
在 [ 自动 ] 画面上可以打开确认和设定机器的信息。

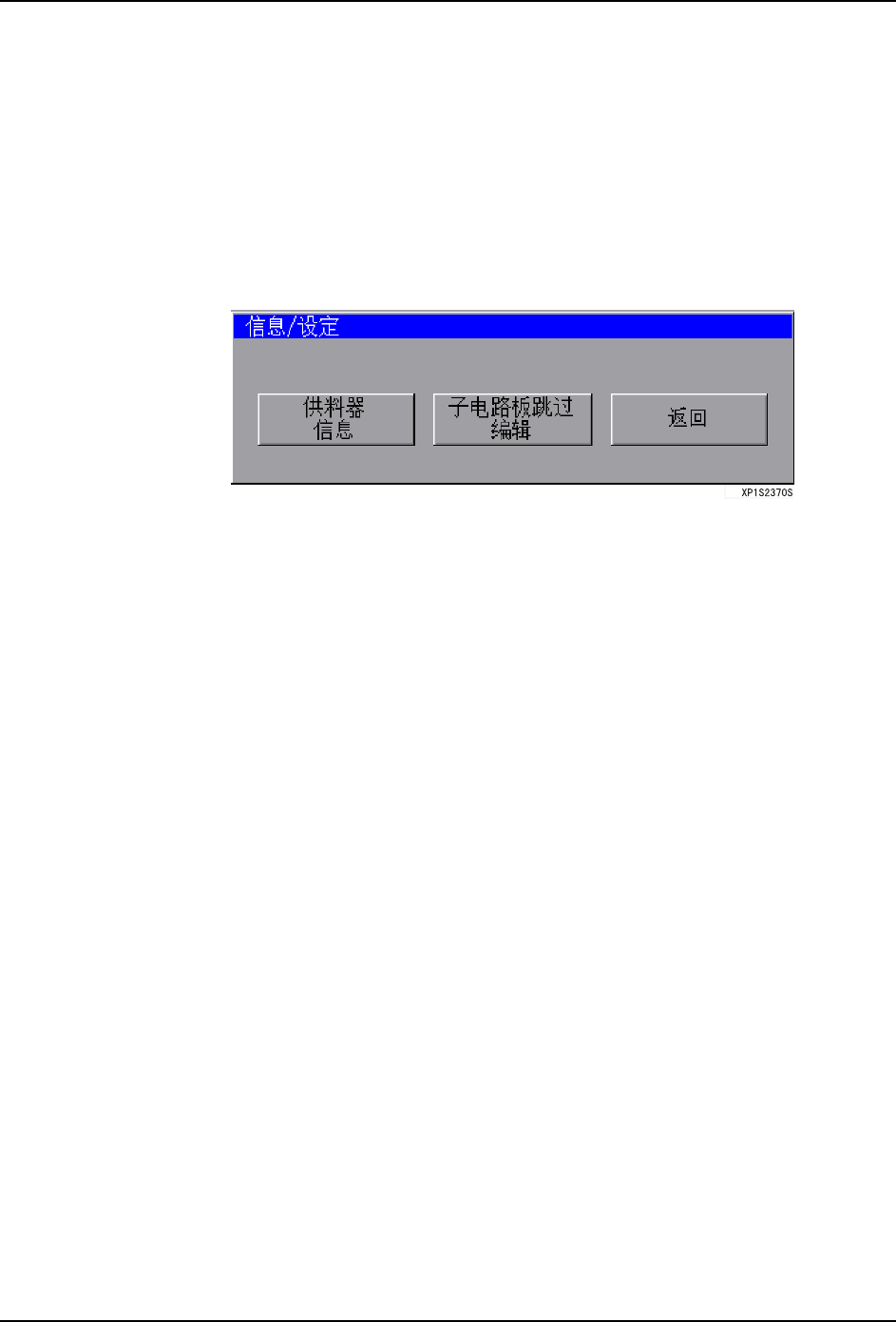

1. 按下[自动]画面的[信息/设定]按键，打开「信息/设定」对话框。
2. 按下要确认或者设定的信息的按键。
子电路板跳过
在进行拼板生产的时候，由于子电路板有缺陷等原因。可以指定某个子电路板不必生产 (
跳过 )。使用 2 种方法设置子电路板的跳过。
供料器信息: 显示出 [ 供料器信息 ] 画面。请参考 「[ 供料器信息 ] 画面」。
子电路板跳过编辑 : 不必变更生产程序，显示出可以跳过任意的子电路板的 [ 子电
路板跳过编辑 ] 画面。
· 由生产程序进行子电路板跳过
可在生产程序中预先设定要跳过的子电路板。
· 由跳过定位点自动进行子电路板跳过
在电路板上设定的子电路板跳过定位点，当进行定位点读取后，将自动跳过检测出
定位点的子电路板上的生产。有关在程序上设定子电路板跳过定位点的方法，请参
照关于在程序上读取已设定的定位点的主机系统手册。
