3 Smart Pin Support in SIPLACE Pro konfigurieren
3.1 Smart Pin Support im Rüstungs-Editor konfigurieren
18 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
3.1 Smart Pin Support im Rüstungs-Editor konfigurieren
Im Rüstungs-Editor können Sie die Funktion Smart Pin Support pro Station konfigurieren.
Die Konfiguration ist notwendig, weil die eingeschränkten Verfahrwege auch dann berücksichtigt
werden, wenn ein Pin-Picker installiert ist, aber die Funktion nicht verwendet wird.
Ein Symbol zeigt in der Grafik an, ob die Funktion an der Station installiert und aktiv oder installiert
und inaktiv ist.
► Stellen Sie ein, ob die Funktion Smart Pin Support aktiv oder inaktiv für die gewählte Station
sein soll.

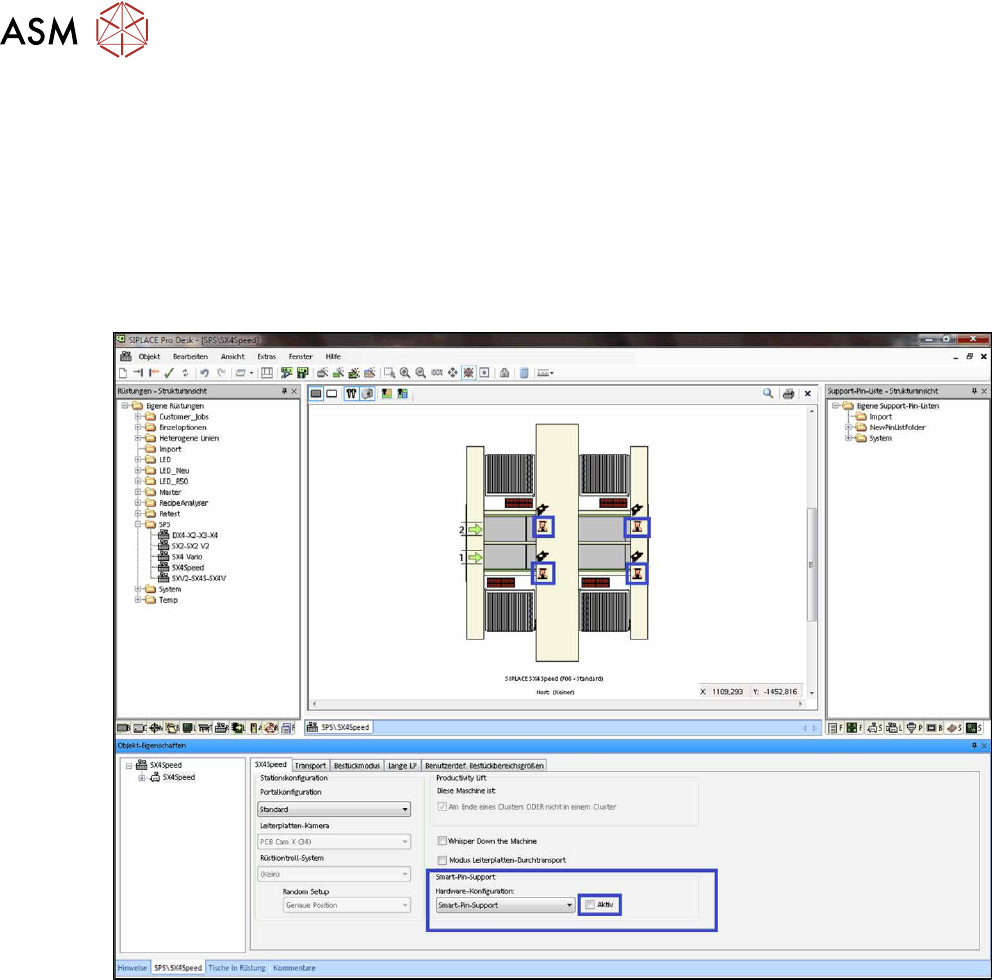

Abb.13: Rüstungs-Editor – Beispiel Smart Pin Support inaktiv (X4iS)
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.1 Smart Pin Support im Rüstungs-Editor konfigurieren
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
19

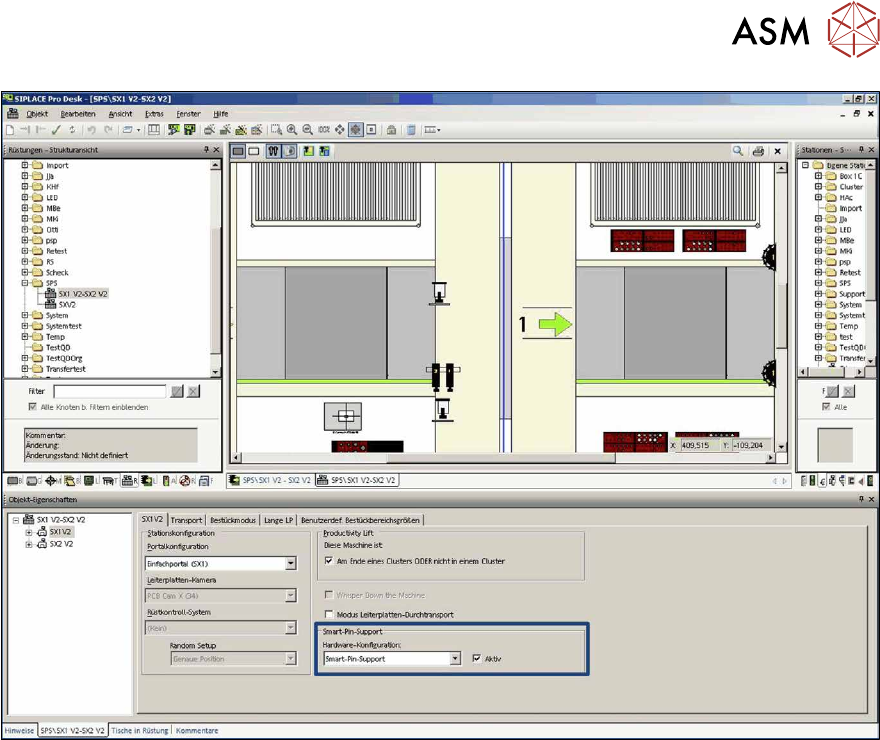

Abb.14: Rüstungs-Editor – Beispiel Smart Pin Support aktiv (SX1)
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.1 Smart Pin Support im Rüstungs-Editor konfigurieren
20 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
Unter der Registerkarte Support-Pins im Los-Editor wird danach angezeigt, ob die Funktion auf
der gewählten Station aktiv oder inaktiv ist.

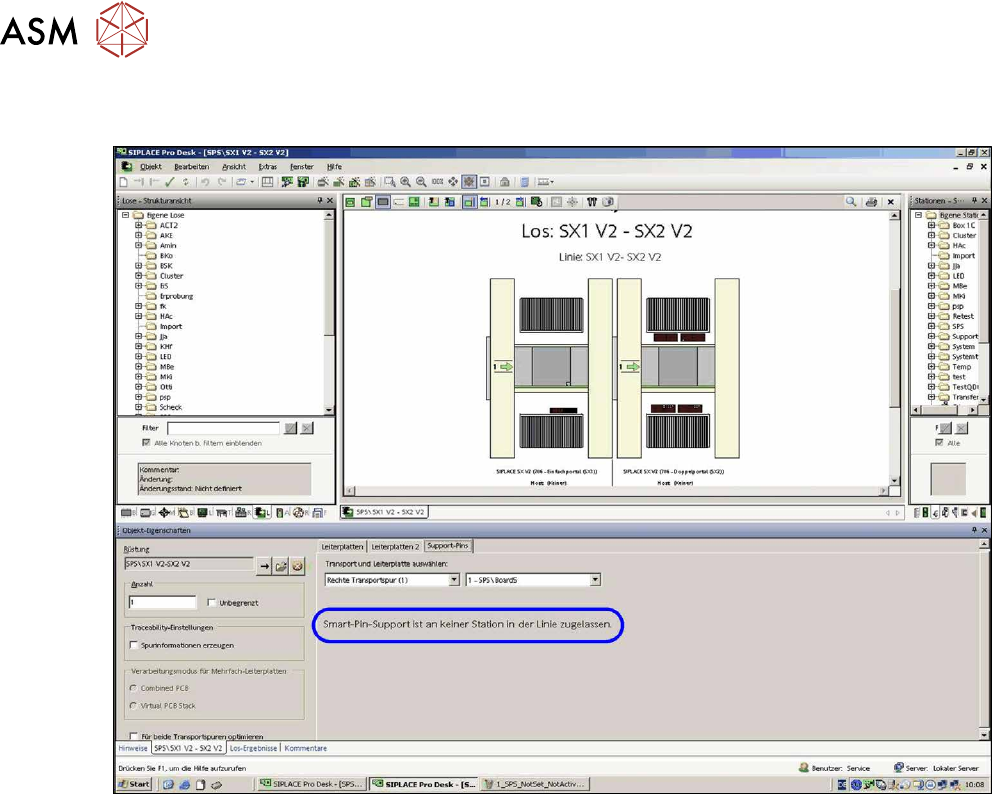

Abb.15: Los-Editor – Beispiel Smart Pin Support inaktiv (SX1/SX2)
