3 Smart Pin Support in SIPLACE Pro konfigurieren
3.3 Produktionsparameter im Los-Editor prüfen
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
39

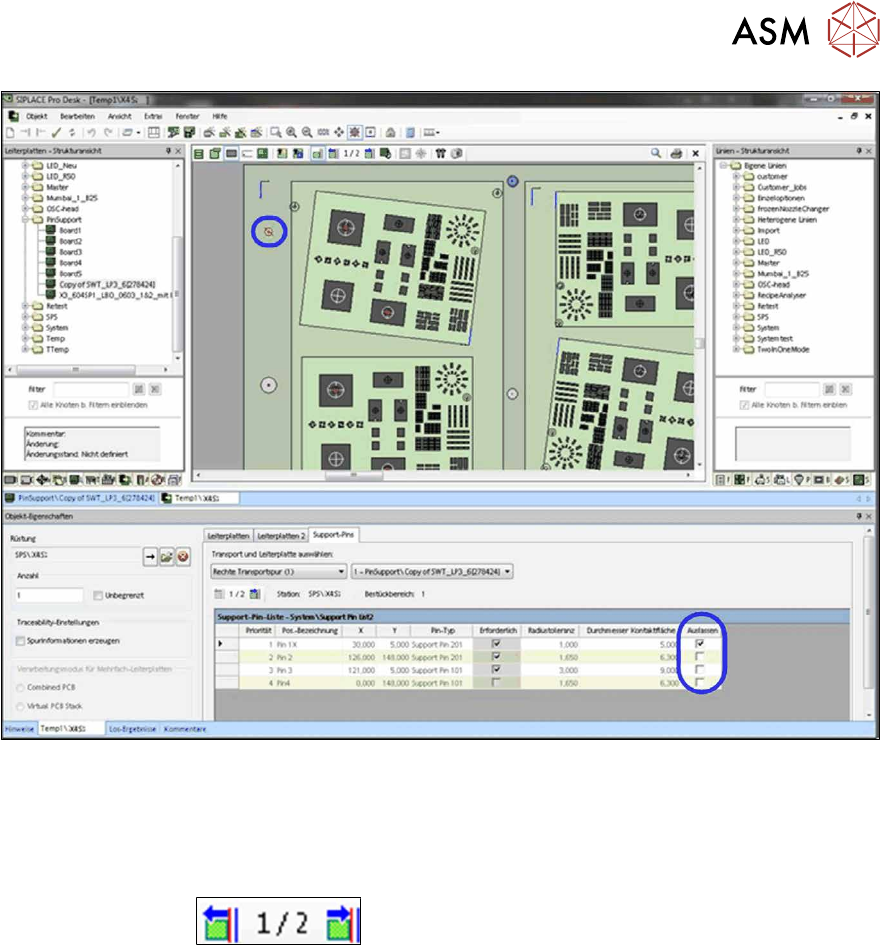

Los-Editor – Produktionsparameter einstellen für Support-Pin-Positionen
► Stellen Sie bei Bedarf den Produktionsparameter Auslassen für die Support-Pin-Positionen in
dem gewählten Bestückbereich ein.
Ausgelassene Support-Pin-Positionen werden in der Grafik rot angezeigt.
Die Support-Pin-Positionen können für jeden Bearbeitungsbereich im Los verifiziert werden.
Über die Schaltfläche
können Sie die Leiterplatte an jeder Stopperposition
anhalten und so die Leiterplatte durch die gesamte Linie durchtransportieren.
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.4 Download zur Station
40 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
Abb.36: Los-Editor - Leiterplatte durchtransportieren (Beispiel X4iS)
► Klicken Sie auf die Schaltfläche
, um die Leiterplatte zur nächsten Stopper-
position in der Rüstung zu bewegen.
► Markieren Sie die Support-Pin-Positionen in allen Bearbeitungsbereichen wie oben beschrieben.
Die Markierungen für die Support-Pin-Positionen werden pro Bearbeitungsbereich gespeichert.
3.4 Download zur Station
Voraussetzung
●
Die Funktion Smart Pin Support muss im Rüstungs-Editor für die Station konfiguriert und akti-
viert sein, wie im Abschnitt 3.1 "Smart Pin Support im Rüstungs-Editor konfigurieren " [}18]
beschrieben.
Die definierten Support-Pin-Positionen mit ihren Eigenschaften (wie Support-Pin-Typ, Erforder-
lich,Toleranzradius etc.) werden über den Converter von Line Control an die Station gesendet,
wenn das entsprechende Los an der Station herunter geladen wird.
Die Reihenfolge der herunter geladenen Support-Pin-Positionen entspricht der Reihenfolge in der
Support-Pin-Liste. Durch die Prioritätssetzung wird diese Reihenfolge wie folgt behandelt:
Alle Support-Pin-Positionen, die als Erforderlich markiert sind, haben die höchste Priorität in der
Reihenfolge der Prioritätssetzung, gefolgt von den anderen Positionen in der Reihenfolge der Prio-
ritätssetzung.
4 Mit Smart Pin Support an der Station arbeiten
4.1 Ansicht Smart Pin Support-Rüstung
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2 Smart Pin Support Operation and Configuration
05/2019
41
4 Mit Smart Pin Support an der Station arbeiten
Die Funktion Smart Pin Support wird von der Stationssoftware ab Version 706.0 unterstützt.
Voraussetzungen
●
Die Schritte und Voraussetzungen, die in den vorangegangenen Kapitel beschrieben sind,
wurden ausgeführt und/oder erfüllt.
●
Die Station ist betriebsbereit.
●
Ein Auftrag mit einer Rüstung, die eine Leiterplatte mit festgelegten Support-Pin-Positionen
enthält, wurde von SIPLACE Pro vorgegeben und zur Station heruntergeladen.
●
Es wird angenommen, dass die Support-Pins in der Autokonfiguration automatisch erkannt
wurden und dass der Bediener keine besondere Maßnahmen ergreifen muss für die Positio-
nierung der Support-Pins.
4.1 Ansicht Smart Pin Support-Rüstung
► Wechseln Sie zur Ansicht Förderer, Bauelemente und Pipetten.
► Wechseln Sie zur Ansicht Rüstung - Stellplätze.
Folgendes Dialogfenster wird geöffnet.
Abb.37: Rüstung – Stellplätze (Beispiel X4 S)
In der Mitte wird die Smart Pin Support-Rüstung(1) entweder unterhalb und/oder oberhalb der
Schaltfläche für den Transport(2) angezeigt.
► Klicken Sie auf die Schaltfläche Smart Pin Support-Rüstung(1).
