3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
25
3.2.2.1 Support-Pin-Name festlegen
Abb.21: Support-Pin-Name festlegen
► Geben Sie einen Namen für die jeweilige Support-Pin-Position unter Pos.-Bezeichnung ein.
Der Support-Pin-Name muss eindeutig sein.
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
26 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
3.2.2.2 X-/Y-Position festlegen
Abb.22: X-/Y-Position festlegen
► Bestimmen Sie die X- und Y-Positionen der Support-Pins auf der ausgewählten Leiterplatte.
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
27
3.2.2.3 Support-Pin-Typ festlegen

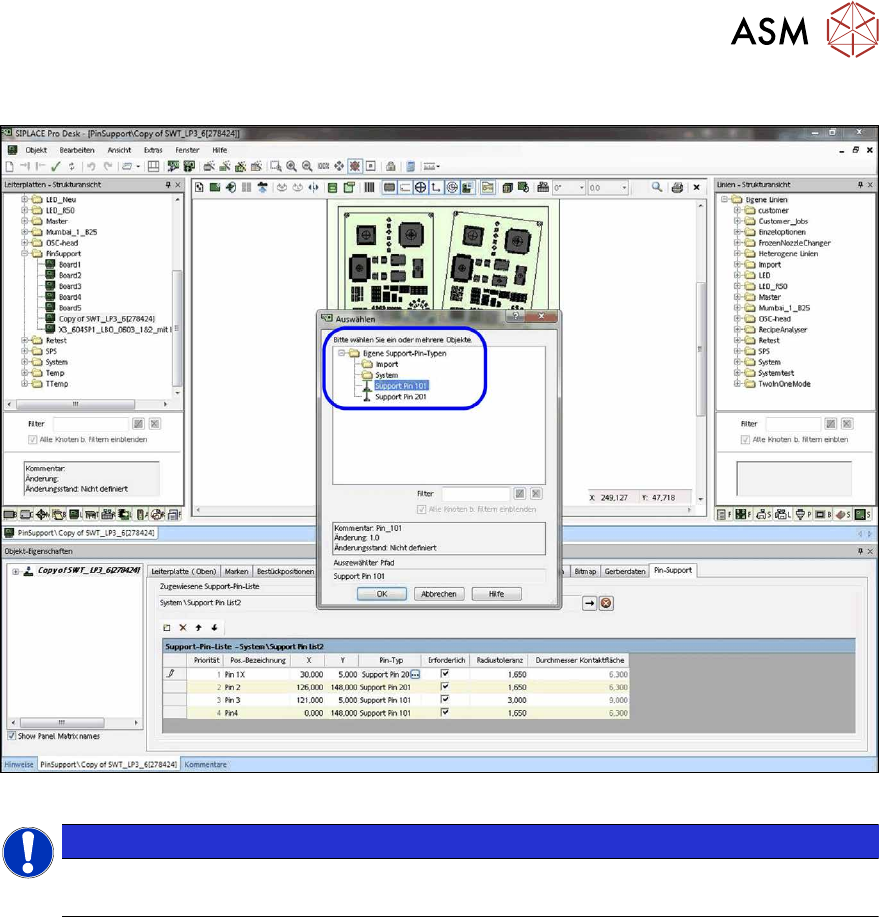

Abb.23: Support-Pin-Typ festlegen
HINWEIS
Unterstützte Support-Pins
In der aktuellen Version werden nur Support-Pins vom Typ Support-Pin 101 unterstützt.
