1 Einleitung
1.1 Sicherheitshinweise
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
7
1 Einleitung
Diese Anleitung beschreibt die Konfiguration und Bedienung der Funktion Smart Pin Support an den
Bestückautomaten SIPLACE© SX1/SX2 V2 sowie SIPLACE X-SeriesS (außer SIPLACE X2S).
1.1 Sicherheitshinweise
GEFAHR
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und
Maschine!
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise in der Betriebsanleitung
Ihrer Maschine!
1.1.1 Konventionen zur Verwendung von Sicherheitshinweisen und
Darstellungsmitteln
Sicherheitshinweise
Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung
von Sachschäden beachten müssen. Die Hinweise sind durch Warndreiecke hervorgehoben und je
nach Gefährdungsgrad folgendermaßen dargestellt:
GEFAHR
Definition
Gefahr im Sinne dieser Anleitung bedeutet, dass Tod, schwere Körperverletzung oder
erheblicher Sachschaden eintreten werden, wenn die Gefahrenhinweise nicht beachtet
werden.
WARNUNG
Definition
Warnung im Sinne dieser Anleitung bedeutet, dass Tod, schwere Körperverletzung oder
erheblicher Sachschaden eintreten können, wenn die Warnhinweise nicht beachtet werden.
VORSICHT
Definition
Vorsicht im Sinne dieser Anleitung bedeutet, dass eine leichte Körperverletzung oder ein
Sachschaden eintreten kann, wenn die Vorsichthinweise nicht beachtet werden.
HINWEIS
Definition
Ein Hinweis im Sinne dieser Anleitung ist eine wichtige Information über das Produkt oder
den jeweiligen Teil der Anleitung, auf die besonders aufmerksam gemacht werden soll.
Darstellungsmittel
Beispiel Beschreibung
Weiter Diese Schriftart kennzeichnet Bedien- und Oberflächenelemente der Software.
► Dieses Zeichen kennzeichnet vom Bediener auszuführende Handlungen.
1 Einleitung
1.2 Kurzbeschreibung
8 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
1.2 Kurzbeschreibung
Bei vielen Produkten ist es erforderlich, die Leiterplatte im Bearbeitungsbereich durch Unterstüt-
zungs-stifte, sogenannte Support-Pins zu unterstützen.
Die Support-Pins werden auf die Hubtischplatte gestellt und durch einen Magneten auf der festge-
legten Position gehalten. Diese Pin-Positionierung kann über die Funktion SIPLACE© Smart Pin
Support automatisch für die folgenden Bestückautomaten durchgeführt werden:
●
SIPLACE SX1/SX2 V2
●
SIPLACE X-SeriesS (außer SIPLACE X2 S)
Das Positionieren der Support-Pins wird durch einen Pin-Picker ausgeführt, der an dem Bestück-
kopf montiert ist und eine definierbare Zahl von Support-Pins auf die Hubtischplatte platzieren
kann.
Die Support-Pins werden aus den Garagen der Pin-Magazine (L10, Q10 oder W5) abgeholt.
Die Support-Pin-Positionen werden in SIPLACE Pro für eine Leiterplatte und ein Los festgelegt.
Wenn das Los an der Bestückungslinie gefertigt wird, werden die Support-Pins vollautomatisch po-
sitioniert.
In diesem Dokument wird beschrieben, wie Sie die automatische Support-Pin-Positionierung in
SIPLACE Pro definieren, konfigurieren und Einstellungen für Smart Pin Support in der Stationssoft-
ware anpassen können.
Anhand einiger Anwendungsbeispiele und Abläufe wird außerdem gezeigt, wie Sie mit Smart Pin
Support bei Problemen umgehen und wie Sie die automatische Support-Pin-Positionierung in Zu-
sammenhang mit Barcode-Betrieb und der Option "Lange Leiterplatte" (LBO) einsetzen können.

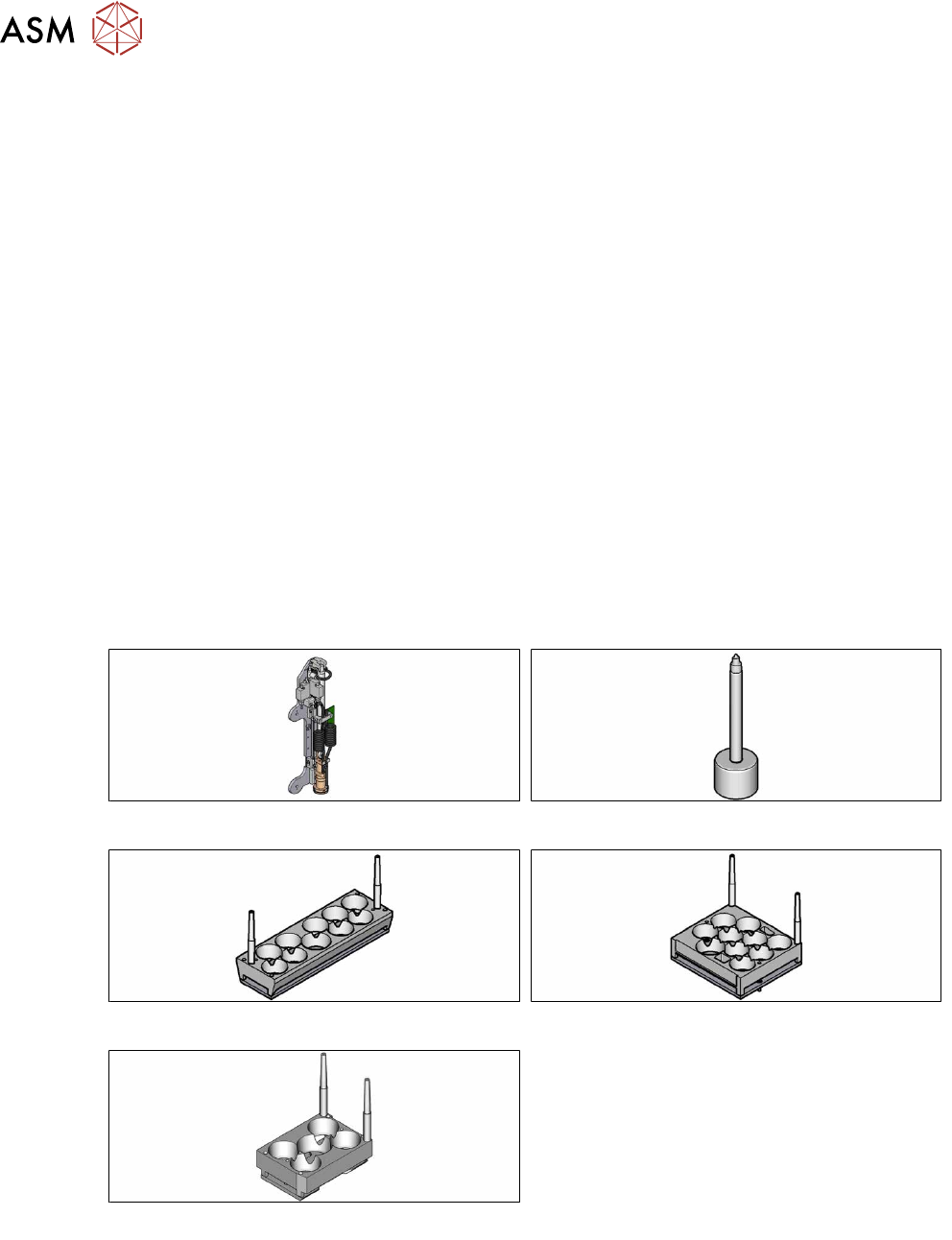

Abb.1: Pin-Picker
Abb.2: Support-Pin
Abb.3: Pin-Magazin L10
Abb.4: Pin-Magazin Q10
Abb.5: Pin-Magazin W5
1 Einleitung
1.3 Systemvoraussetzungen
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
9
1.3 Systemvoraussetzungen
Die erforderlichen Systemvoraussetzungen für die Funktion Smart Pin Support sind in der
Montageanleitung Smart Pin Support, Artikelnummer [00197002-xx] beschrieben.
Unterstützung der Funktion:
●
Für SX1/SX2 V2 ab SIPLACE Pro Version 10.0 und Stationssoftware-Version 706.0.
●
Für X-SerieS ab SIPLACE Pro Version 10.1 und Stationssoftware-Version 706.1.
1.4 Übersicht über die Ausgabestände
Dokument
Smart Pin Support
SIPLACE SX1/SX2 V2
SIPLACE X-Serie S
Bedienung und Konfiguration
Bedienungsanleitung
Ausgabe Änderungen
04/2012 Erstausgabe
11/2012 Ergänzungen
11/2013 Ergänzungen
05/2019 Ergänzungen
●
Abschnitt "Zu wenige Support-Pins" überarbeitet
●
Einschränkungen ergänzt
●
Aktualisierung des Kapitels "Pin-Picker, Hubtisch(e) und Pin-Magazin(e)
kalibrieren"
1.5 Aufbau des Dokuments
Diese Bedienungsanleitung ist wie folgt aufgebaut:
Kapitel 1 enthält Konventionen zu den Sicherheitshinweisen, eine kurze Beschreibung zum Smart
Pin Support, die erforderlichen Systemvoraussetzungen, sowie Informationen zu den Ausgabe-
ständen, den Onlinehilfen und SIPLACE in World Wide Web.
Kapitel 2 beschreibt, wie Hardware und Software gestartet werden und wie die Maschine kalibriert
wird.
Kapitel 3 beschreibt, wie Smart Pin Support in SIPLACE Pro definiert und konfiguriert wird.
Kapitel 4 beschreibt die Arbeit mit Smart Pin Support an der Station.
Kapitel 5 enthält einige Anwendungsbeispiele und Abläufe mit Smart Pin Support.
Kapitel 6 enthält Einschränkungen für Smart Pin Support.
1.6 Online-Hilfen
Nutzen Sie die vielfältigen Informationen der Online-Hilfen zu SIPLACE Pro und zur Stationssoft-
ware. Dort finden Sie weiterführende, detaillierte Informationen zum Smart Pin Support.
