4 Mit Smart Pin Support an der Station arbeiten
4.4 Bestückkopf mit Pin-Picker manuell testen
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2 Smart Pin Support Operation and Configuration
05/2019
47
4.4 Bestückkopf mit Pin-Picker manuell testen
Unter den Einzelfunktionen kann der Bestückkopf mit montiertem Pin-Picker manuell getestet
werden. Hierfür sind die Bedienebenen Service (Kunde) oder Service (SIPLACE) erforderlich.
HINWEIS
Bitte beachten:
► Diese Funktion kann nur ausgeführt werden, wenn sich keine Leiterplatte in der
Maschine befindet.
► Die Funktion kann nur für einzelne Support-Pins ausgeführt werden.
► Wechseln Sie zu einer der erforderlichen Bedienungsebenen.
► Wählen Sie Einzelfunktionen – Subsysteme aus.
Folgendes Dialogfenster wird geöffnet.

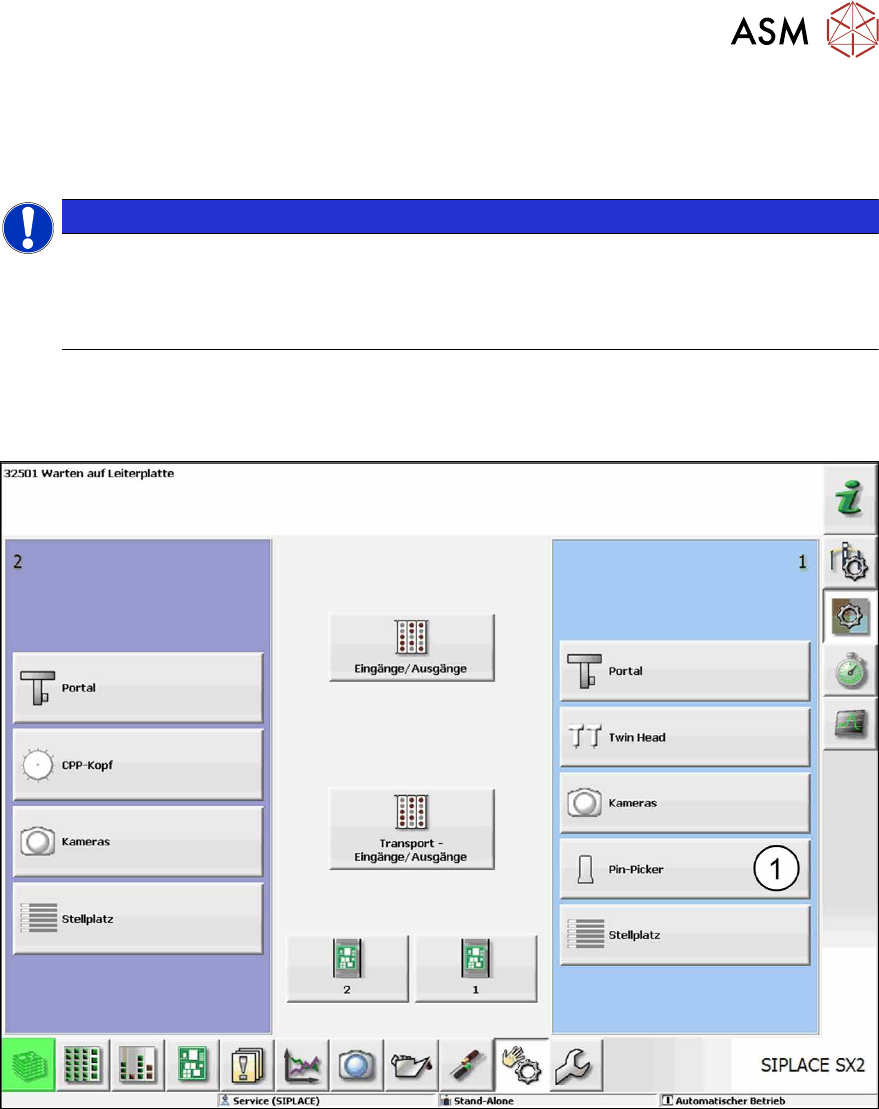

Abb.42: Einzelfunktionen – Subsysteme (Beispiel SX2)
► Klicken Sie auf die Schaltfläche Pin-Picker (1).
4 Mit Smart Pin Support an der Station arbeiten
4.4 Bestückkopf mit Pin-Picker manuell testen
48 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
Folgendes Dialogfenster wird geöffnet.

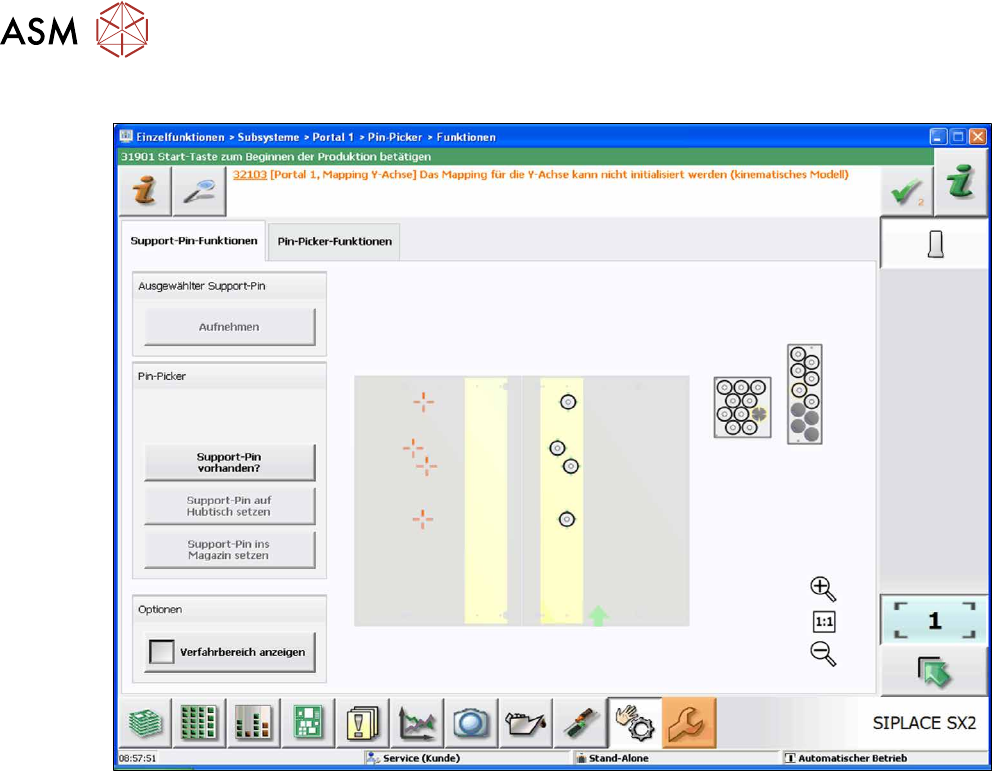

Abb.43: Registerkarte Support-Pin-Funktionen (Beispiel SX2)
Unter der Registerkarte Support-Pin-Funktionen können Sie folgende Tests ausführen:
●
Aufnehmen
Nur ein Support-Pin, der sich in der Garage oder auf dem Hubtisch befindet, wird ausgewählt.
●
Support-Pin vorhanden?
Es wird geprüft, ob sich ein Support Pin am Pin Picker befindet.
●
Support-Pin auf Hubtisch setzen
Nur ein Support-Pin, der sich im Pin-Picker am Bestückkopf befindet, wird gestellt. Es können
keine Support-Pin-Positionen oder Garagen ausgewählt werden.
●
Support-Pin ins Magazin setzen
Nur ein Support-Pin, der sich im Pin-Picker am Bestückkopf befindet, wird gestellt. Es können
keine Support-Pin-Positionen oder Garagen ausgewählt werden.
●
Verfahrbereich anzeigen
Markiert den Bereich, den der Pin-Picker erreichen kann (gestrichelte Umrandung).
4 Mit Smart Pin Support an der Station arbeiten
4.4 Bestückkopf mit Pin-Picker manuell testen
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2 Smart Pin Support Operation and Configuration
05/2019
49
Beispiel (X4 S): Verfahrbereich anzeigen
Abb.44: Registerkarte Support-Pin-Funktionen – Verfahrbereich anzeigen
