3 Smart Pin Support in SIPLACE Pro konfigurieren 3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren Use r M anu al / B edi enu ngs anl eit ung SI PLA CE X-S eri es S, SX1 /SX 2 V 2 Sma rt Pin Su ppo rt Ope rat…
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
22 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019

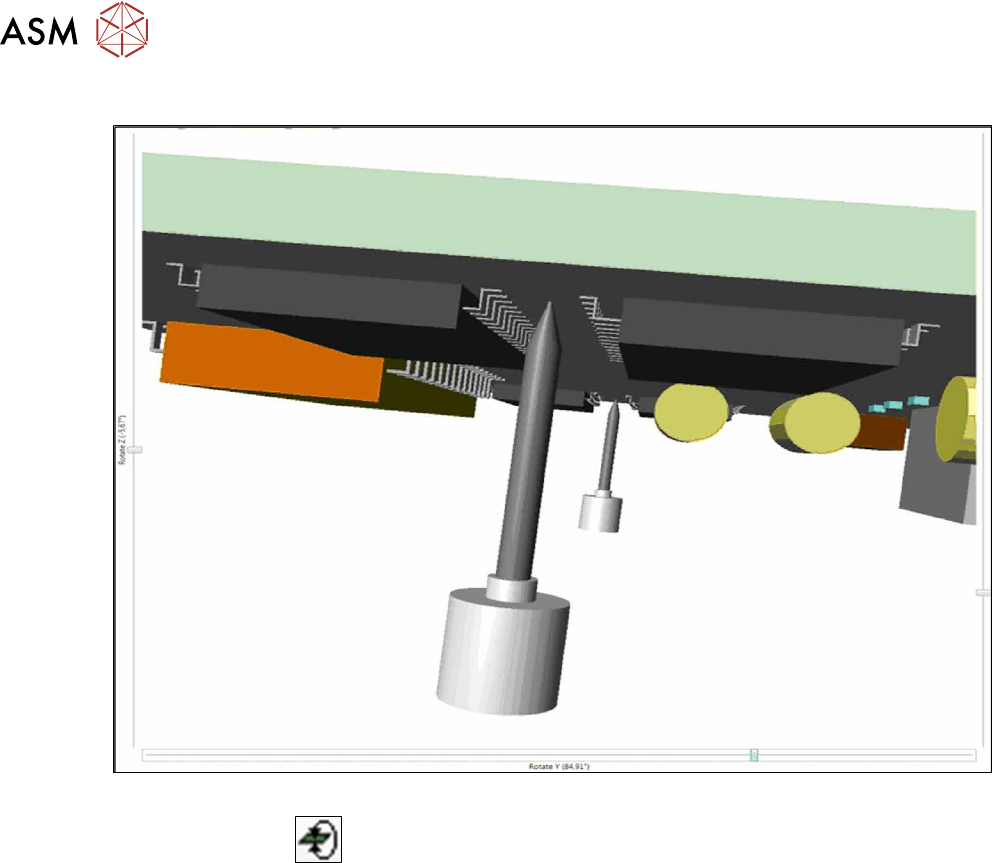

Beispiel: Zoom-Ansicht
Abb.17: Beispiel: Zoom-Ansicht
Mit der Schaltfläche
können Sie die Leiterplatte auf transparent umschalten, um definierte
Support-Pin-Positionen an der Unterseite der Leiterplatte zu überprüfen.
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
23
Beispiel: Ansicht LP-Unterseite
Abb.18: Beispiel: Ansicht LP-Unterseite
Beispiel: Support-Pin-Liste
Abb.19: Beispiel: Support-Pin-Liste
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
24 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
3.2.2 Support-Pin-Positionen festlegen
Sie können wahlweise eine vorhandene Support-Pin-Liste mit der ausgewählten Leiterplatte
verlinken oder eine neue Support-Pin-Liste für die Leiterplatte erstellen. Die Support-Pins werden
in der Reihenfolge gesetzt, wie Sie in der Support-Pin-Liste sortiert sind. Über die Schaltflächen
Pfeil nach oben/nach unten, können Sie die Support-Pin-Positionen innerhalb der Support-Pin-
Liste sortieren.
Abb.20: Support-Pin-Positionen festlegen
► Klicken Sie in der Registerkarte Pin-Support auf die Schaltfläche Hinzufügen um eine neue
Support-Pin-Liste zu erstellen oder wählen Sie eine vorhandene Support-Pin-Liste aus. Hier
wurde die vorhandene Support-Pin-Liste Support Pin List2 ausgewählt.
► Legen Sie die Support-Pin-Positionen fest.
