3 Smart Pin Support in SIPLACE Pro konfigurieren
3.3 Produktionsparameter im Los-Editor prüfen
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
37
HINWEIS
Support-Pin-Daten werden nicht angezeigt.
Falls beim ersten Bearbeiten die Support-Pin-Daten nicht angezeigt werden, klicken Sie auf
die Schaltfläche Erzeugen, um die Support-Pin-Daten zu erstellen.

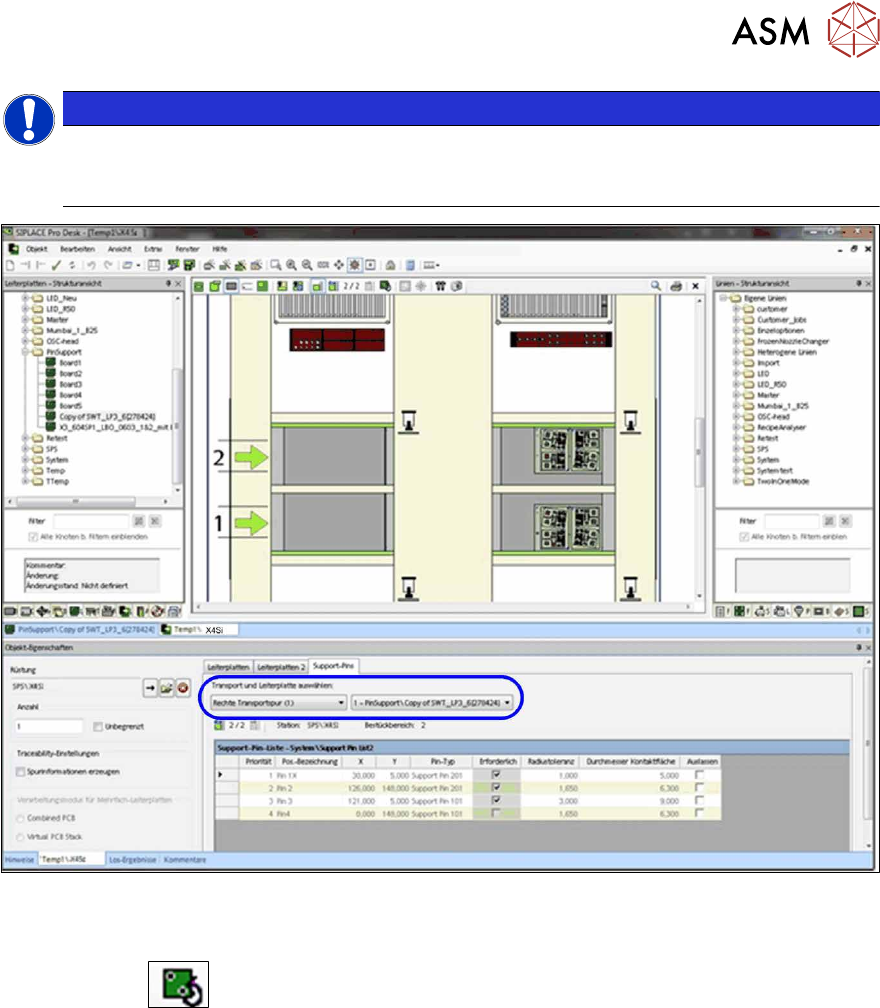

Abb.33: Los-Editor – Transport und Leiterplatte auswählen (Beispiel X4iS)
Die festgelegten Support-Pin-Positionen werden pro Bearbeitungsbereich gespeichert. Die Einstel-
lung des aktuell gewählten Bestückbereichs wird aufgelistet. In der Grafik-Ansicht können Sie über
die Schaltfläche
zwischen Leiterplattenoberseite und -unterseite hin- und herschalten,
sodass beide Seiten verifiziert werden können.

3 Smart Pin Support in SIPLACE Pro konfigurieren
3.3 Produktionsparameter im Los-Editor prüfen
38 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019

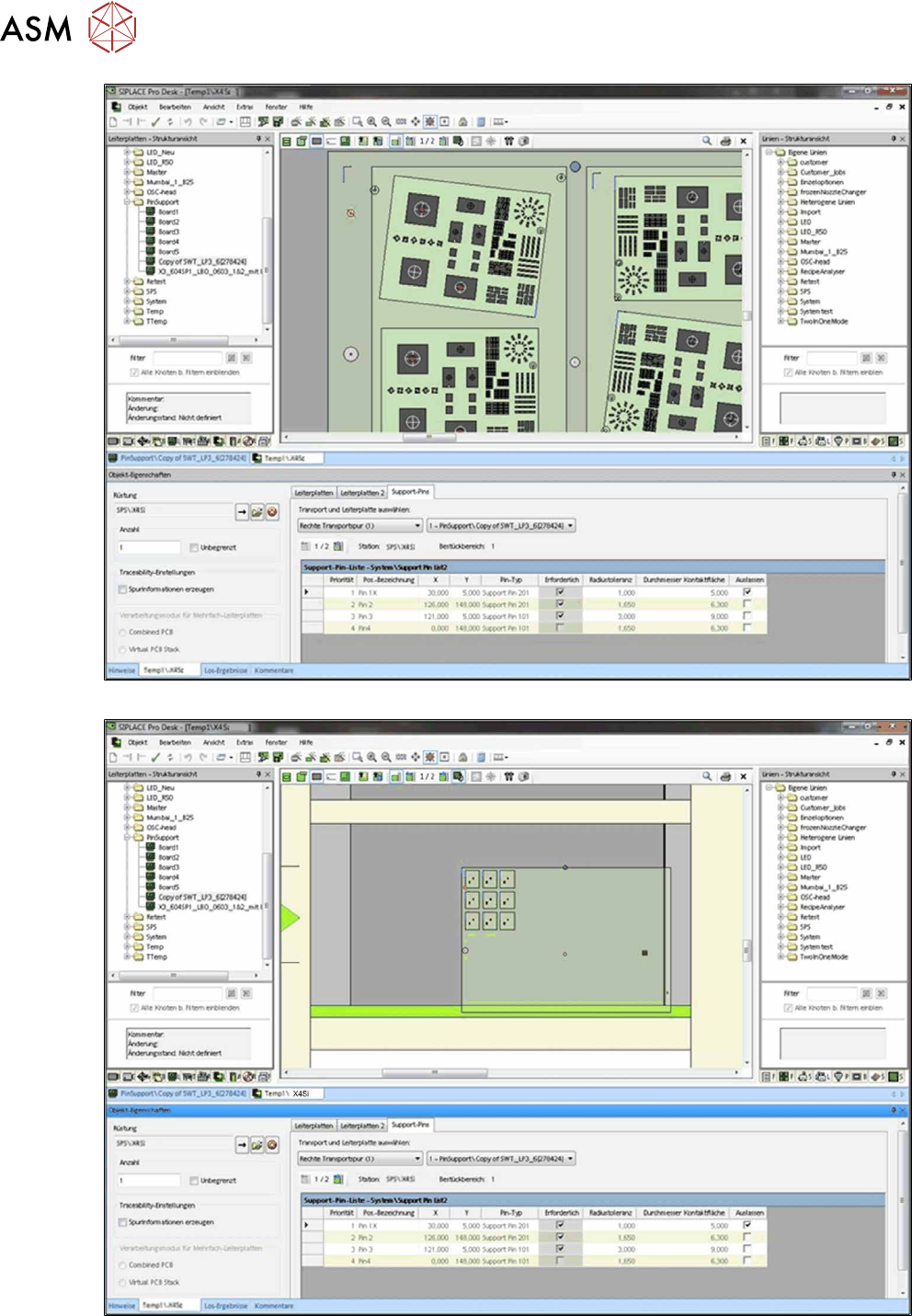

Abb.34: Los-Editor – Leiterplattenoberseite
Abb.35: Los-Editor – Leiterplattenunterseite

3 Smart Pin Support in SIPLACE Pro konfigurieren
3.3 Produktionsparameter im Los-Editor prüfen
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
39
Los-Editor – Produktionsparameter einstellen für Support-Pin-Positionen
► Stellen Sie bei Bedarf den Produktionsparameter Auslassen für die Support-Pin-Positionen in
dem gewählten Bestückbereich ein.
Ausgelassene Support-Pin-Positionen werden in der Grafik rot angezeigt.
Die Support-Pin-Positionen können für jeden Bearbeitungsbereich im Los verifiziert werden.
Über die Schaltfläche
können Sie die Leiterplatte an jeder Stopperposition
anhalten und so die Leiterplatte durch die gesamte Linie durchtransportieren.
