4 Mit Smart Pin Support an der Station arbeiten 4.1 Ansicht Smart Pin Support-Rüstung Use r M anu al / B edi enu ngs anl eit ung SI PLA CE X-S eri es S, SX1 /SX 2 V 2 S mar t P in Sup por t O per ati on and Co nfi gur at…
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.4 Download zur Station
40 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
Abb.36: Los-Editor - Leiterplatte durchtransportieren (Beispiel X4iS)
► Klicken Sie auf die Schaltfläche
, um die Leiterplatte zur nächsten Stopper-
position in der Rüstung zu bewegen.
► Markieren Sie die Support-Pin-Positionen in allen Bearbeitungsbereichen wie oben beschrieben.
Die Markierungen für die Support-Pin-Positionen werden pro Bearbeitungsbereich gespeichert.
3.4 Download zur Station
Voraussetzung
●
Die Funktion Smart Pin Support muss im Rüstungs-Editor für die Station konfiguriert und akti-
viert sein, wie im Abschnitt 3.1 "Smart Pin Support im Rüstungs-Editor konfigurieren " [}18]
beschrieben.
Die definierten Support-Pin-Positionen mit ihren Eigenschaften (wie Support-Pin-Typ, Erforder-
lich,Toleranzradius etc.) werden über den Converter von Line Control an die Station gesendet,
wenn das entsprechende Los an der Station herunter geladen wird.
Die Reihenfolge der herunter geladenen Support-Pin-Positionen entspricht der Reihenfolge in der
Support-Pin-Liste. Durch die Prioritätssetzung wird diese Reihenfolge wie folgt behandelt:
Alle Support-Pin-Positionen, die als Erforderlich markiert sind, haben die höchste Priorität in der
Reihenfolge der Prioritätssetzung, gefolgt von den anderen Positionen in der Reihenfolge der Prio-
ritätssetzung.
4 Mit Smart Pin Support an der Station arbeiten
4.1 Ansicht Smart Pin Support-Rüstung
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2 Smart Pin Support Operation and Configuration
05/2019
41
4 Mit Smart Pin Support an der Station arbeiten
Die Funktion Smart Pin Support wird von der Stationssoftware ab Version 706.0 unterstützt.
Voraussetzungen
●
Die Schritte und Voraussetzungen, die in den vorangegangenen Kapitel beschrieben sind,
wurden ausgeführt und/oder erfüllt.
●
Die Station ist betriebsbereit.
●
Ein Auftrag mit einer Rüstung, die eine Leiterplatte mit festgelegten Support-Pin-Positionen
enthält, wurde von SIPLACE Pro vorgegeben und zur Station heruntergeladen.
●
Es wird angenommen, dass die Support-Pins in der Autokonfiguration automatisch erkannt
wurden und dass der Bediener keine besondere Maßnahmen ergreifen muss für die Positio-
nierung der Support-Pins.
4.1 Ansicht Smart Pin Support-Rüstung
► Wechseln Sie zur Ansicht Förderer, Bauelemente und Pipetten.
► Wechseln Sie zur Ansicht Rüstung - Stellplätze.
Folgendes Dialogfenster wird geöffnet.

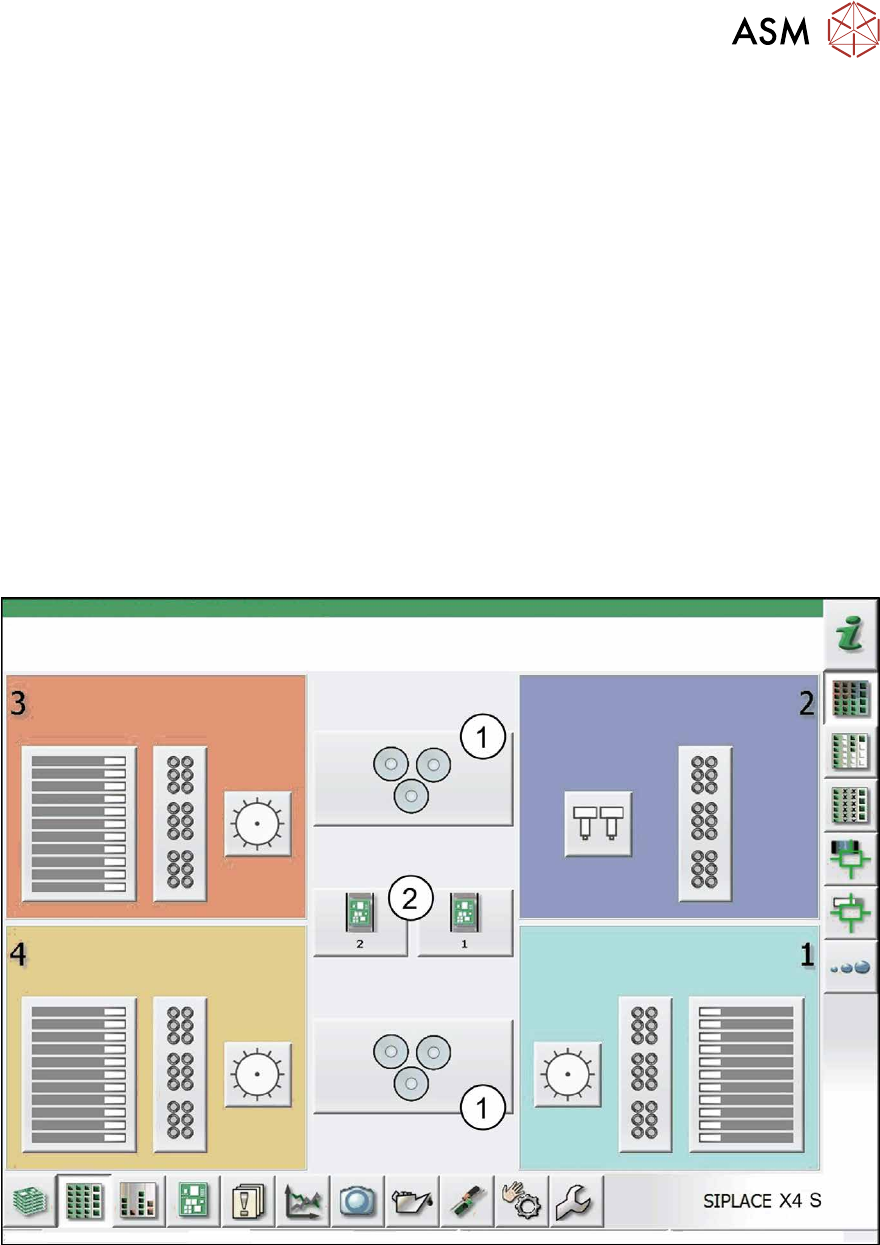

Abb.37: Rüstung – Stellplätze (Beispiel X4 S)
In der Mitte wird die Smart Pin Support-Rüstung(1) entweder unterhalb und/oder oberhalb der
Schaltfläche für den Transport(2) angezeigt.
► Klicken Sie auf die Schaltfläche Smart Pin Support-Rüstung(1).
4 Mit Smart Pin Support an der Station arbeiten
4.1 Ansicht Smart Pin Support-Rüstung
42 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
Folgendes Dialogfenster wird geöffnet.

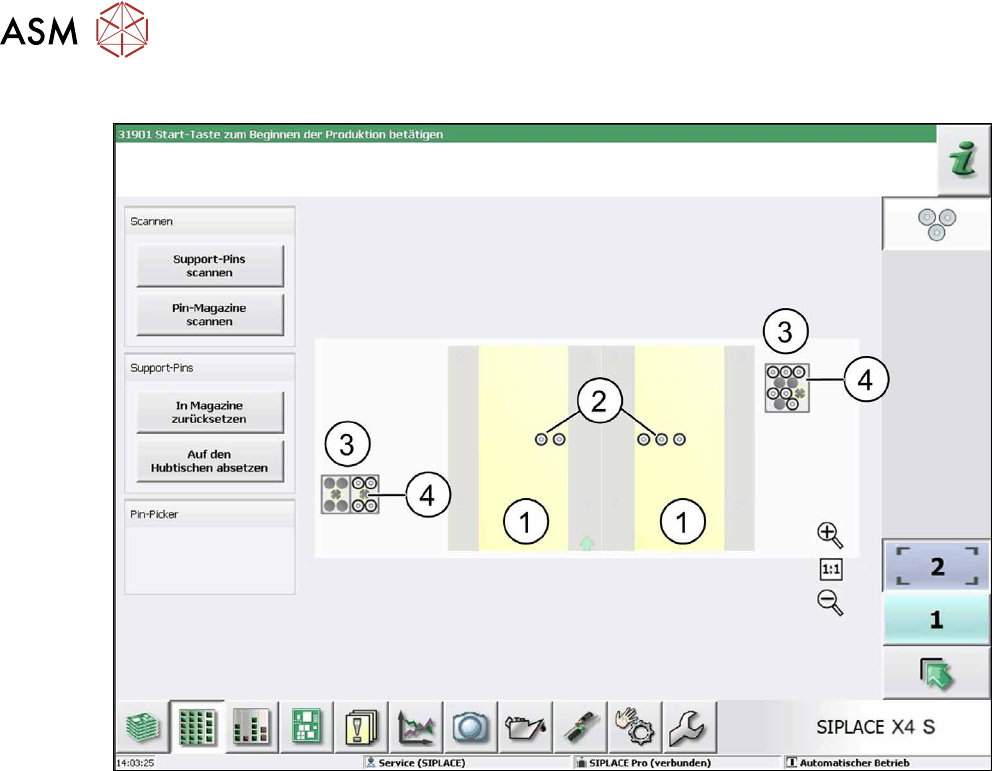

Abb.38: Support Pins im Bearbeitungsbereich 1 (Beispiel X4 S)
Diese Ansicht wird pro Bestückbereich angezeigt. Der gelbe Bereich(1) zeigt den Bereich auf dem
Hubtisch an, auf dem Support-Pins gestellt werden können. Auf dem Hubtisch werden die gerüste-
ten Support-Pin-Positionen(2) mit vorhandenen Support-Pins angezeigt.
Die Support-Pin-Positionen sind mit einem Fadenkreuz in verschiedenen Farben markiert (siehe
Abschnitt 4.4 "Bestückkopf mit Pin-Picker manuell testen" [}47], Abbildung Registerkarte Sup-
port-Pin-Funktionen (Beispiel SX2)):
●
grün: ein Support-Pin befindet sich an der Support-Pin-Position
●
rot: kein Support-Pin an der Support-Pin-Position
●
grau: die Support-Pin-Position wird nicht zwingend benötigt (optional)
Für die Pin-Magazine werden die Garagen (3) und die noch vorhandenen Support-Pins(4) ange-
zeigt.
Die Ansicht Smart Pin Support-Rüstung wird dynamisch aktualisiert. D.h., immer wenn eine
Aktion in der Ansicht durchgeführt wurde oder eine Änderung von der Überwachungssoftware
gemeldet wurde, erscheint eine aktualisierte Ansicht.
