3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
24 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
3.2.2 Support-Pin-Positionen festlegen
Sie können wahlweise eine vorhandene Support-Pin-Liste mit der ausgewählten Leiterplatte
verlinken oder eine neue Support-Pin-Liste für die Leiterplatte erstellen. Die Support-Pins werden
in der Reihenfolge gesetzt, wie Sie in der Support-Pin-Liste sortiert sind. Über die Schaltflächen
Pfeil nach oben/nach unten, können Sie die Support-Pin-Positionen innerhalb der Support-Pin-
Liste sortieren.
Abb.20: Support-Pin-Positionen festlegen
► Klicken Sie in der Registerkarte Pin-Support auf die Schaltfläche Hinzufügen um eine neue
Support-Pin-Liste zu erstellen oder wählen Sie eine vorhandene Support-Pin-Liste aus. Hier
wurde die vorhandene Support-Pin-Liste Support Pin List2 ausgewählt.
► Legen Sie die Support-Pin-Positionen fest.
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
25
3.2.2.1 Support-Pin-Name festlegen
Abb.21: Support-Pin-Name festlegen
► Geben Sie einen Namen für die jeweilige Support-Pin-Position unter Pos.-Bezeichnung ein.
Der Support-Pin-Name muss eindeutig sein.
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
26 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019

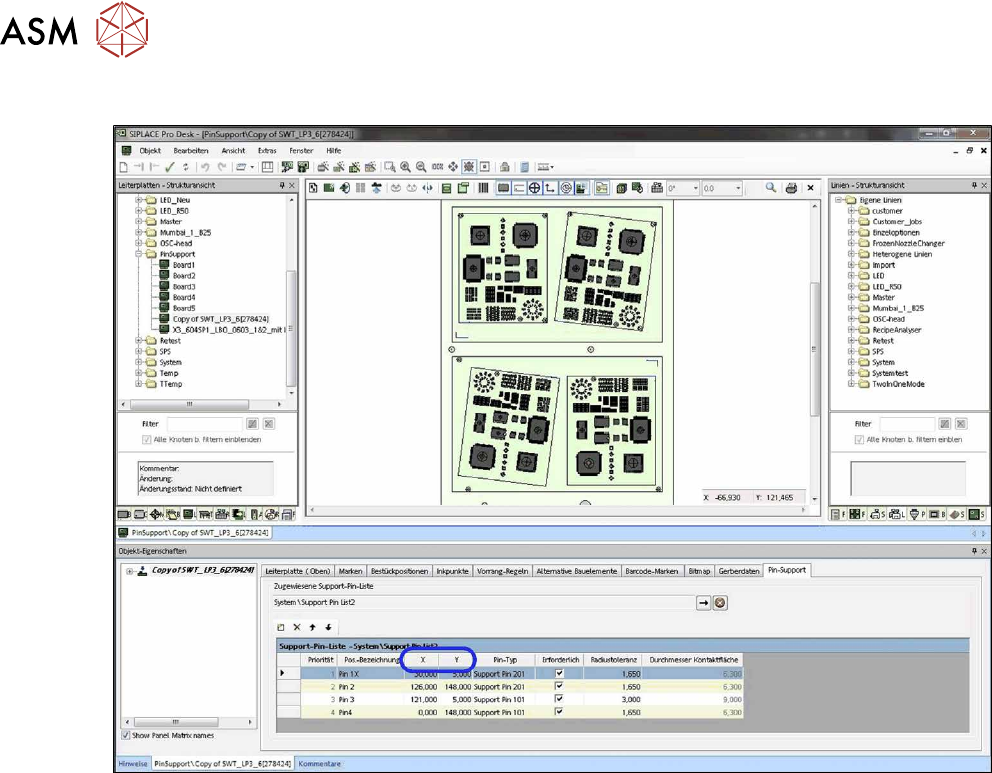

3.2.2.2 X-/Y-Position festlegen
Abb.22: X-/Y-Position festlegen
► Bestimmen Sie die X- und Y-Positionen der Support-Pins auf der ausgewählten Leiterplatte.
