4 Mit Smart Pin Support an der Station arbeiten
4.4 Bestückkopf mit Pin-Picker manuell testen
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2 Smart Pin Support Operation and Configuration
05/2019
49

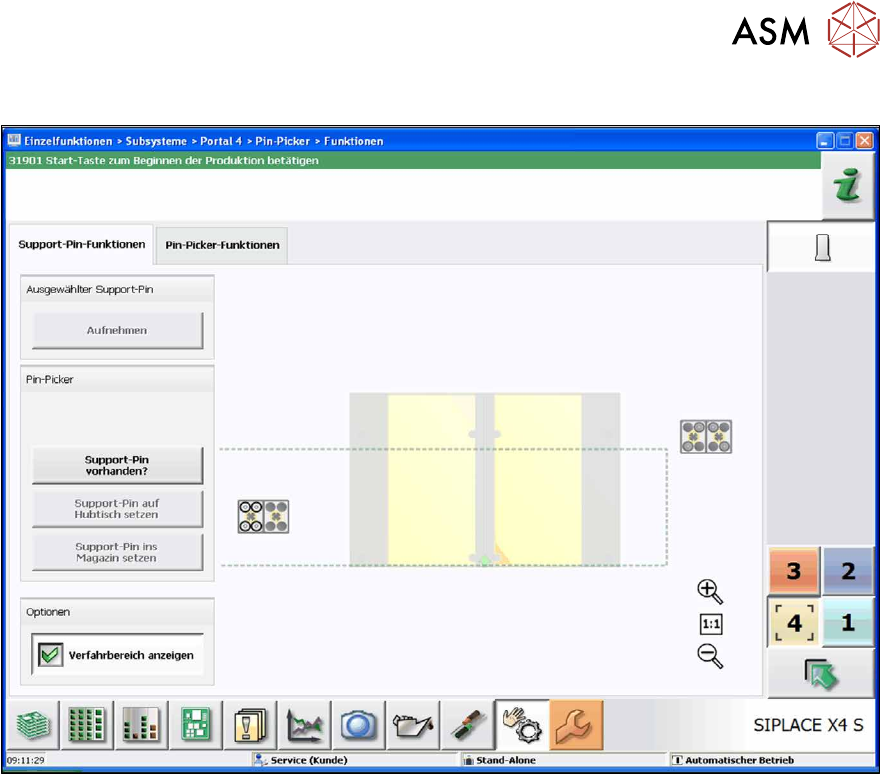

Beispiel (X4 S): Verfahrbereich anzeigen
Abb.44: Registerkarte Support-Pin-Funktionen – Verfahrbereich anzeigen
4 Mit Smart Pin Support an der Station arbeiten
4.4 Bestückkopf mit Pin-Picker manuell testen
50 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
► Wechseln Sie zur Registerkarte Pin-Picker-Funktionen.

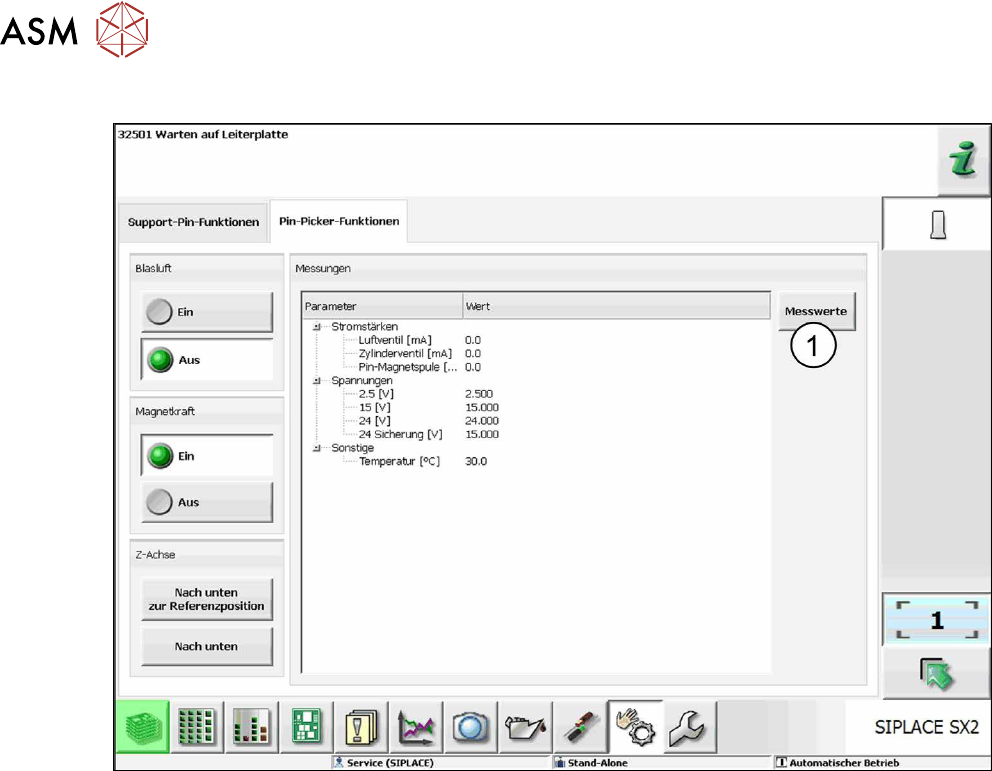

Abb.45: Registerkarte Pin-Picker-Funktionen
Unter der Registerkarte Pin-Picker-Funktionen können Sie folgende Stati überprüfen und gege-
benenfalls ändern:
●
Blasluft Ein / Aus
Die Blasluft wird ein- und ausgeschaltet und der aktuelle Status der Blasluft wird angezeigt.
●
Magnetkraft Ein / Aus
Die Magnetkraft wird ein- und ausgeschaltet und der aktuelle Status der Magnetkraft wird
angezeigt.
●
Z-Achse Nach unten zur Referenzposition / Nach unten
Die Z-Achse wird verfahren und der aktuelle Status der Z-Achse wird angezeigt.
In einer Liste werden die internen Werte für den Bestückkopf angezeigt.
► Klicken Sie auf die Schaltfläche Messwerte (1), um die Liste zu aktualisieren, nachdem Sie
Änderungen durchgeführt haben.
5 Anwendungsbeispiele
5.1 Support-Pin-Bestückung
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2 Smart Pin Support Operation and Configuration
05/2019
51
5 Anwendungsbeispiele
In den folgenden Anwendungsbeispielen und Abläufen wird angezeigt, wie Sie die Funktion Smart
Pin Support in der Praxis einsetzen können.
5.1 Support-Pin-Bestückung
5.1.1 Zu wenige Support-Pins
HINWEIS
► Bei einem Wechsel des BE-Tisches werden keine Support-Pins zurückgestellt.
► Ab SW712.1 können Support-Pins auch zwischen den Portalen umsortiert werden.
HINWEIS
Zu wenige Support-Pins
Die nachfolgende Meldung kann in zwei Fällen auftreten:
► Wenn zu wenige Support-Pins in der Maschine verfügbar sind.
► Ab SW712.0 können in SIPLACE Pro mehr Support-Pins definiert werden als in der
Maschine gleichzeitig zur Verfügung gestellt werden können.
Wenn zu wenige Support-Pins in der Maschine vorhanden sind, wird folgende Meldung auf der
GUI der Stationssoftware angezeigt:
Abb.46: Zu wenige Support-Pins in der Maschine
► Klicken Sie auf die Meldung(1) um Details anzuzeigen.
Die Anzahl der fehlenden Support-Pins wird angezeigt (2). In diesem Beispiel sind vier Support-
Pin-Positionen auf dem Hubtisch vorgegeben von denen eine noch nicht gesetzt ist(3). In der
Maschine ist aber kein Support-Pin mehr vorhanden(4).
Sie werden aufgefordert weitere Support-Pins bereitzustellen und dies mit der Schaltfläche
Support-Pins eingesetzt(5) zu bestätigen.
