3.2.2.6 Produktionsparameter festlegen
Sie können definieren, ob eine Support-Pin-Position erforderlich oder nicht erforderlich ist. Beim
Erstellen einer neuen Support-Pin-Position ist die Eigenschaft Erforderlich standardmäßig einge-
schaltet. Falls ein Support-Pin an dieser Support-Pin-Position an der Station nicht gestellt werden
kann, wird die Produktion mit einer Fehlermeldung gestoppt. Wenn für eine Support-Pin-Position
Erforderlich deaktiviert wird (d.h. die Support-Pin-Position ist optional), versucht die Maschine
einen Support-Pin an dieser Support-Pin-Position zu stellen. Sollte dies nicht möglich sein, wird
keine Fehlermeldung an der Station ausgegeben, sondern die Maschine versucht einen Support-
Pin an der nächsten Support-Pin-Position zu stellen. Die nicht erforderlichen Support-Pins werden
in der Grafik blau angezeigt.
In der Spalte Priorität wird die Reihenfolge der zu stellenden Support-Pins angezeigt. Zuerst wer-
den alle erforderlichen Support-Pins gestellt, anschließend alle nicht erforderlichen Support-Pins in
dieser Reihenfolge. Im Doppeltransport-Modus wird die Priorität über beide Spuren beachtet.
Abb.28: Produktionsparameter festlegen
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
33
3.2.2.7 Toleranzradius festlegen
Der eingetragene Toleranzradius bestimmt den Kontaktbereich, innerhalb welchem der Support-
Pin die Leiterplatte berühren darf. Wenn Null als Toleranzradius eingetragen wird, verbleibt eine
Mindestkontaktfläche. Diese wird im Feld Durchmesser Kontaktfläche angezeigt. Der Toleranz-
radius wird als Kreis um die Pin-Position dargestellt und wird von der Station dazu verwendet, eine
Leiterplatte für die Inspektion zu markieren, wenn die Leiterplatte mit einer größeren Toleranz
geklemmt und gemessen wurde.

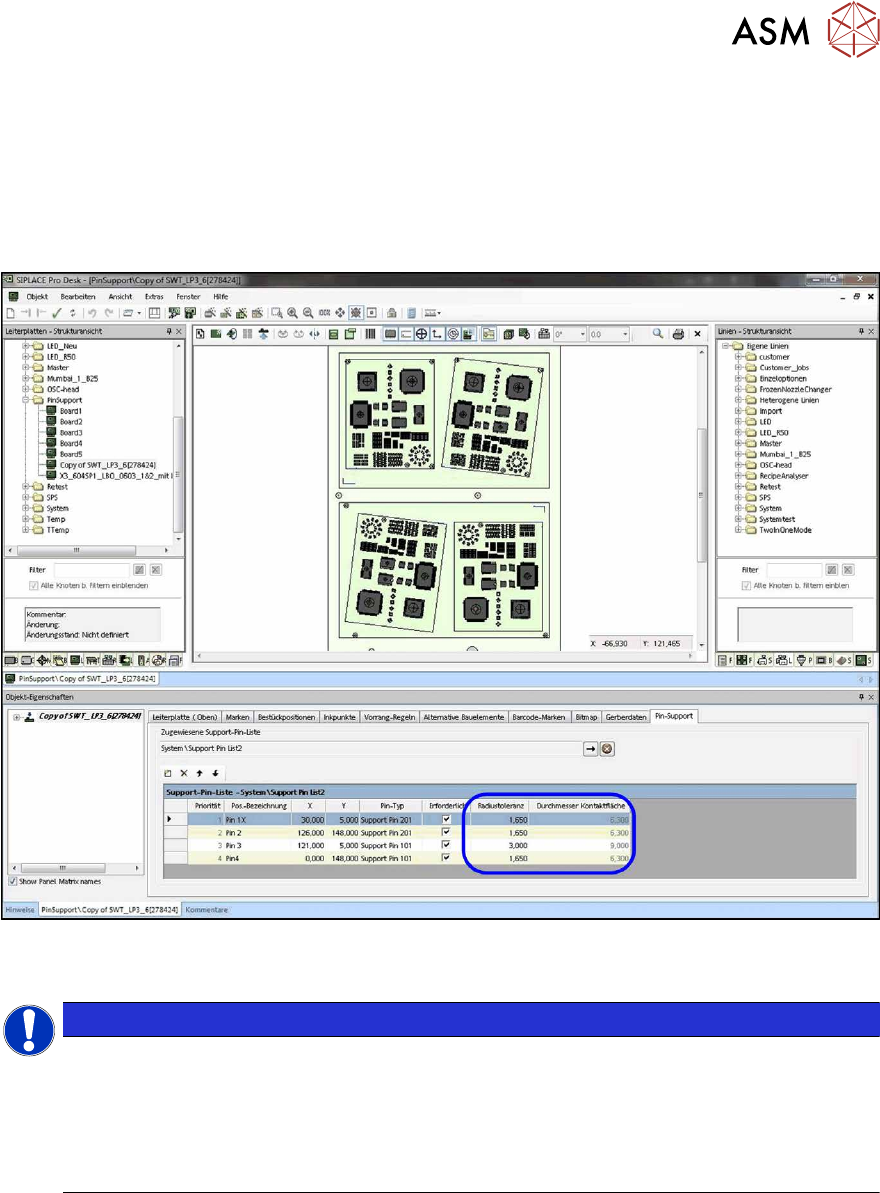

Abb.29: Toleranzradius festlegen
► Legen Sie den Toleranzradius fest.
HINWEIS
Toleranzgröße
Die Toleranzgröße sollte sorgfältig eingestellt und geprüft werden.
Je kleiner die Toleranz eingestellt wird, desto größer ist die Wahrscheinlichkeit, dass die
Leiterplatte für die Inspektion markiert wird. Da es aber immer eine Mindesttoleranz gibt,
die ein reibungsloses Setzen der Support-Pins sicherstellt, werden keine Prozessfehler
durch mögliche Kollisionen verursacht.
3 Smart Pin Support in SIPLACE Pro konfigurieren
3.2 Support-Pin-Positionen im Leiterplatten-Editor definieren
34 User Manual / Bedienungsanleitung SIPLACE X-Series S, SX1/SX2 V2
Smart Pin Support Operation and Configuration 05/2019
3.2.2.8 Support-Pin-Liste speichern
Wenn Sie alle gewünschten Support-Pin-Positionen für die Leiterplatte definiert haben, werden
diese in eine Support-Pin-Liste automatisch gespeichert.
► Übernehmen Sie den vorgeschlagenen Namen für die Support-Pin-Liste oder vergeben Sie
einen neuen Namen.
HINWEIS
Verwendung der Support-Pin-Liste
Die gespeicherte Support-Pin-Liste kann auch anderen Leiterplatten zugewiesen werden.
3.2.3 Leiterplattenseite hinzufügen
Wenn eine Leiterplatte geöffnet und eine Leiterplattenseite im Leiterplatten-Editor ausgewählt ist,
kann eine andere Leiterplattenseite zu dieser Leiterplatte kopiert werden.
Klicken Sie auf das Symbol
in der Symbolleiste.
Das Dialogfenster Leiterplatte eingeben wird geöffnet.
Abb.30: Leiterplattenseite hinzufügen
► Wählen Sie die zu kopierende Leiterplatte und die dazugehörige Leiterplattenseite aus (Ober-
seite oder Unterseite).
► Klicken Sie auf OK, um den Kopiervorgang zu starten.
Die Leiterplattenseite wird mit allen Eigenschaften und Referenzen zu der gewählten Leiterplatte /
Leiterplattenseite kopiert.
Wenn die Ziel-Leiterplattenseite nicht leer sein sollte, wird eine Warnung ausgegeben.
► Bestätigen Sie die Warnung, um die Leiterplattenseite zu überschreiben oder brechen Sie den
Kopiervorgang ab.
