ETEN0643 3. 元件数据 (Part Data)
Fuji Flexa 用户手册 97
3. 元件数据 (Part Data)
3.1 概述
元件数据是由元件编辑器进行创建和编辑的。当元件数据使用相关模式时，元件数据将由元
件号码编辑器，外形编辑器和封装编辑器来创建和编辑。此外，使用模板编辑器可以创建和
编辑元件模板。元件数据也可以通过手工、导入数据或者使用新元件向导来创建。本部分将
介绍有关元件数据的各组件的主要功能。（图 3-1: 非相关模式和图 3-2: 相关模式）
Figure 3-1：非相关模式
Figure 3-2：相关模式
3.1.1 元件数据配置
在进行有关元件数据的操作之前，一定要首先理解 Fuji Flexa 中使用的两种不同的数据相
关模式。在安装和使用 Fuji Flexa 之前一定要考虑好使用哪一种模式。我们不推荐在元件
FLXU0301S
FLXU0302S
3. 元件数据 (Part Data) ETEN0643
98 Fuji Flexa 用户手册
库形成以后更改模式，因为如果这样做有可能导致现存数据的损坏。下面是关于这两种模式
的简单介绍。
相关模式
这种模式使元件号码数据与可以共享的外形名称数据和封装名称数据产生关联。相关模式
允许复数的元件号码使用同样的外形名称和封装名称，因此可以减小各库的尺寸。此外，通
过编辑被复数元件号码使用的外形或者封装纪录，可以一次性更新元件号码。这一点和 Fuji
以前的主系统 FujiCam 相类似。当这种模式处于激活状态时，使用三个组件创建和编辑数
据。元件号码编辑器使用于创建、编辑元件的属性以及与外形数据和封装数据的连接。外形
编辑器用来创建、编辑外形数据。封装编辑器用来创建、编辑封装数据。（图 3-3:）

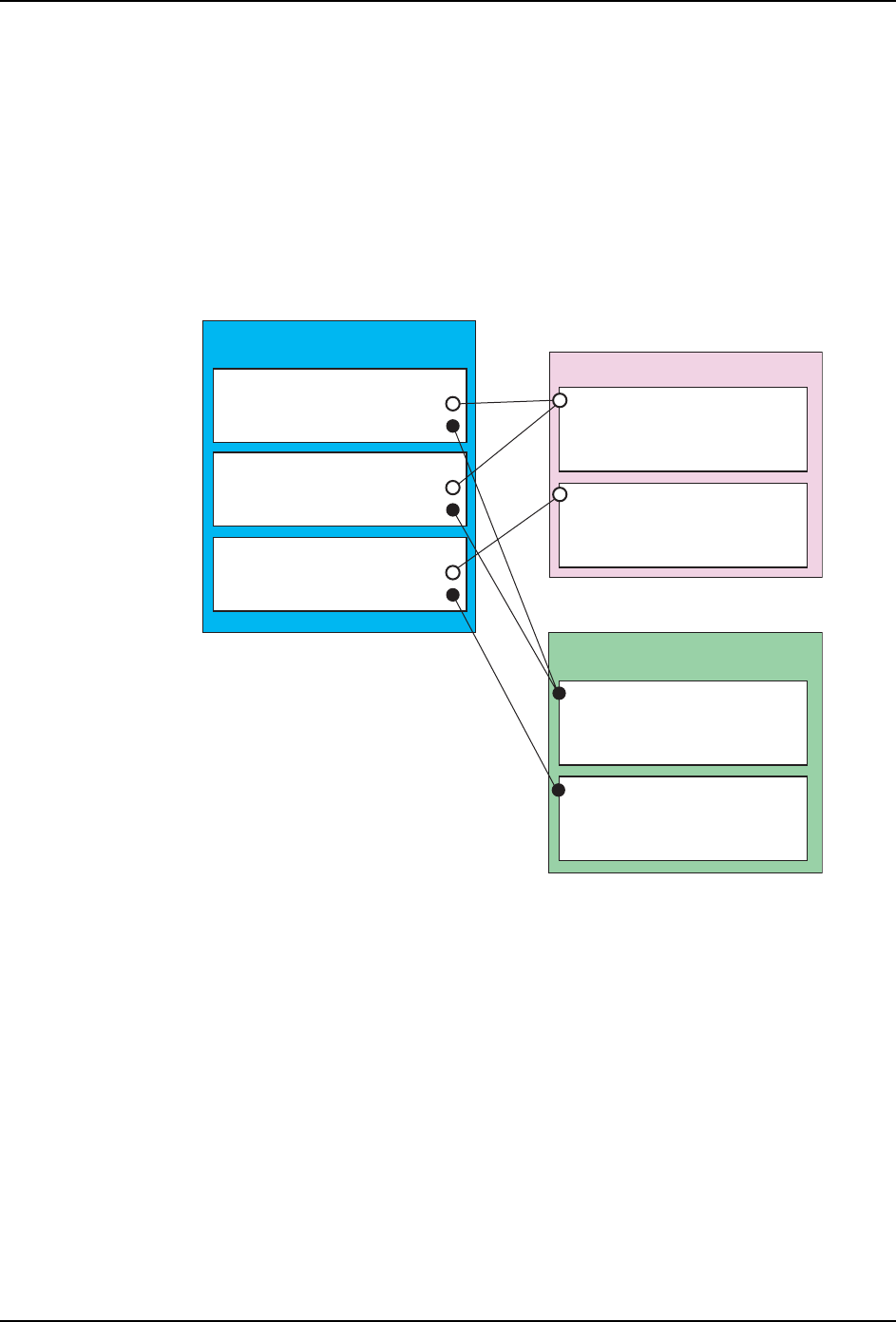

Figure 3-3：元件数据配置 - 相关模式
非相关模式
在此模式中，元件号码数据、外形名称数据和封装名称数据将使用同一个文件名保存。不同
的元件数据之间没有任何关联。这种模式可以防止用户同时在不同的元件中编辑外形数据
和封装数据。这种模式与 Fuji 以前的主系统 MCS 相类似。当这种模式处于激活状态时，只
有一个组件被用来创建、编辑元件数据。
在安装过程中，需要指定使用模式。Fuji Flexa 中的默认模式为相关模式。模式可以在用
户服务器电脑中进行修改。单击 [Start] 后，顺序选择 [Programs]-[Fuji Flexa]，单击
[Flexa Server Setup]。在弹出的对话框中的 [User Server] 标签页中的 “Systems
Settings”部分，选择 [Display part data in Non-relational mode] （以非相关模式显
示元件数据） 。
Part # : ABC
Shape name : SOT5020
Package name : E0804
Part # : AIU
Shape name : SOT5020
Package name : E0804
Part # : XYZ
Shape name : RECT2012
Package name : E0804
Shape name : SOT5020
Size X , Y : 5 , 2
Vision Type : 100
Transport Speed : 100
Shape name : RECT2012
Size X , Y : 2 , 1.25
Vision Type : 10
Transport Speed : 100
Package name : E0804
WIdth : 8
Pitch : 4
Type : Emboss
Package name : P0804
WIdth : 8
Pitch : 4
Type : Paper
Part Number Database
Shape Database
Package Database
FLXU03003S
ETEN0643 3. 元件数据 (Part Data)
Fuji Flexa 用户手册 99
3.1.2 视图中的项目
编辑窗口的上部有菜单栏，菜单栏的下方是可以被分割并移动的工具栏。根据被打开的元件
数据的模式，会显示出两种不同的窗口。

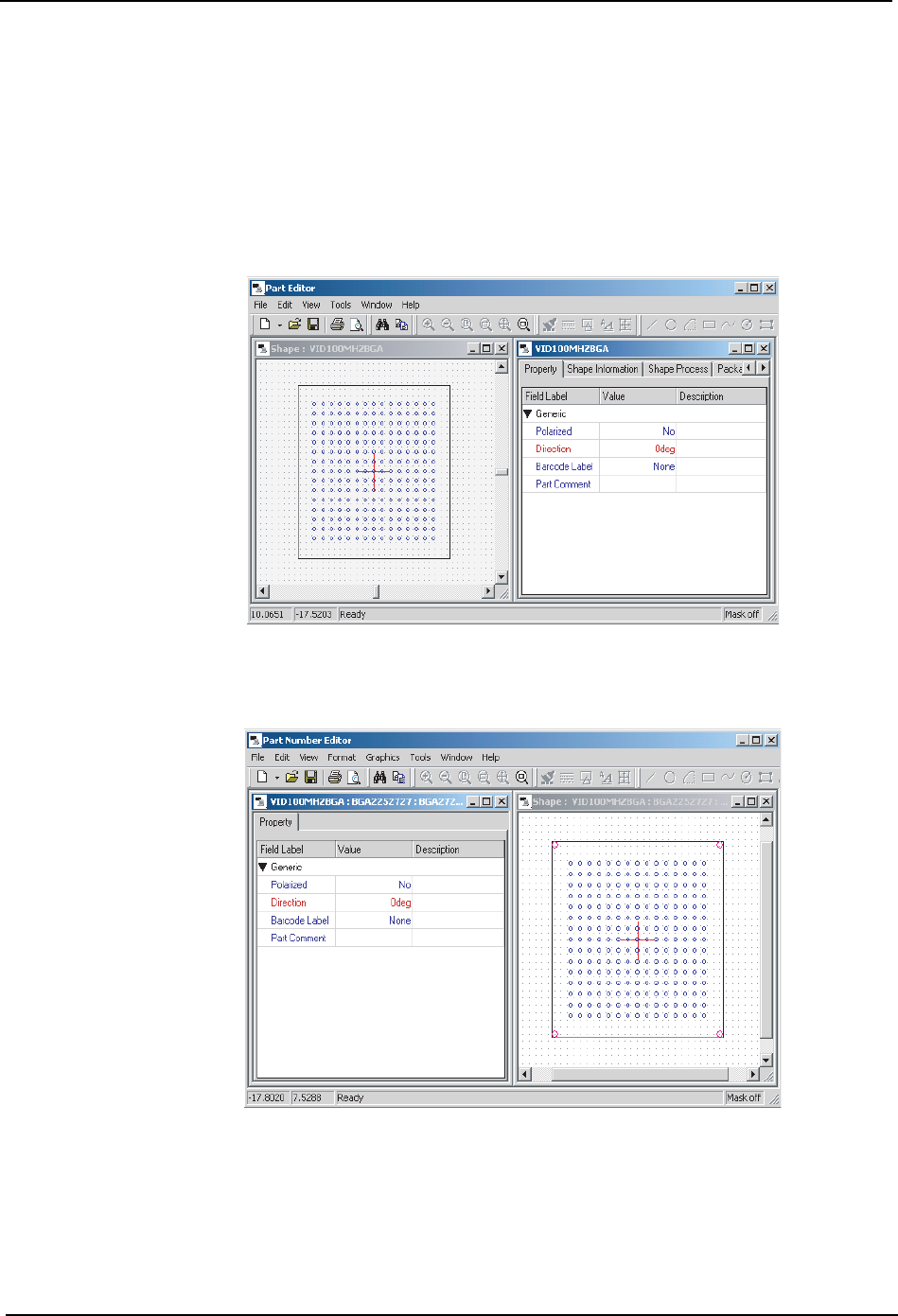

使用非相关模式时显示的元件数据窗口
使用相关模式时显示的元件数据窗口
元件号码编辑器
FLXU0304SFLXU0304S
FLXU0305SFLXU0305S
