3. 元件数据 (Part Data) ETEN0643
118 Fuji Flexa 用户手册
ETEN0643 4. 定位点编辑器 (Mark Editor)
Fuji Flexa 用户手册 119
4. 定位点编辑器 (Mark Editor)
4.1 概述
定位点编辑器用于创建和编辑定位点数据，本章说明定位点编辑器的主要功能。

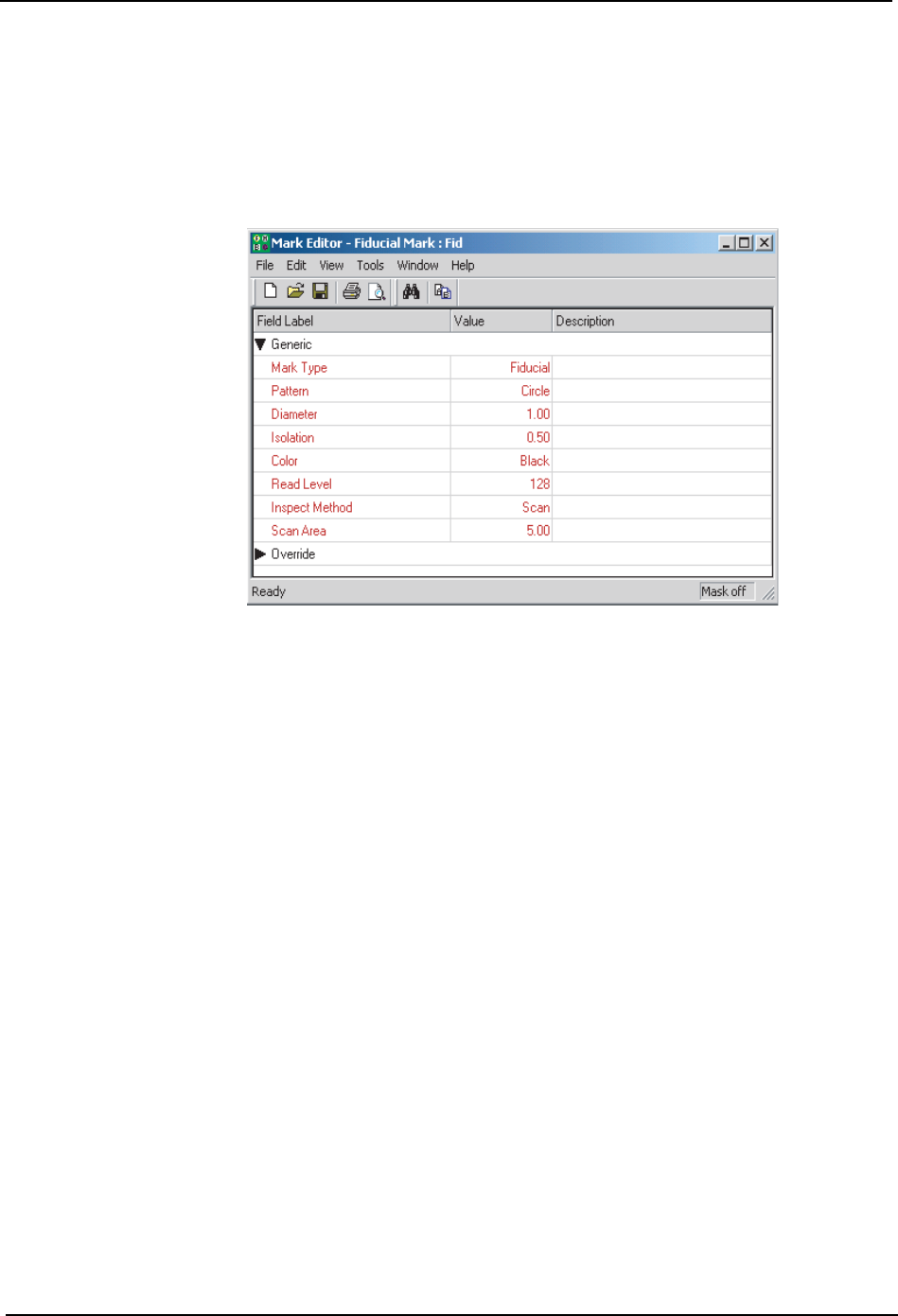

（Figure 4-1：）
Figure 4-1：定位点编辑器
4.1.1 关于定位点数据
定位点数据有 5 个文件夹，每一文件夹针对一种定位点。每种定位点具有不同的功能，并且
还可以进行分类。以下是对这 5 种定位点的功能以及分类的说明：
基准定位点
基准定位点是在所有 Job 中都可见到的 , 进行高精度贴装所不可欠缺的定位点。基准定位点
是电路板上的一个定位点，机器使用它来补偿电路位置的微小偏差。基准定位点分为三类：
在一个 Job 内未必同时包含以上三种基准定位点，但是为了补正机器内电路板的位置以及在
生产过程中各电路板间的个体差异，至少应该包含电路板或子电路板基准定位点。
跳过定位点
向电路板上贴装元件时，有时会发生分割电路板中的某块子电路板被损坏或不可以使用的
情况。在这种情况下，需要跳过分割电路板上的某块特定的子电路板。如果在待跳过的子电
路板上设置跳过定位点，那么当机器在电路板上发现该定位点后将跳过该子电路板 （即不
在该子电路板上贴装元件）。如果在所指定的位置没有发现跳过定位点，机器将向子电路板
FLXU0309SFLXU0309S
Panel （电路板）： 用于整个电路板相对机器位置的校准。
Board （子电路板）： 用于在电路板内校准子电路板位置。
Part （元件）： 用于校准单个元件位置 （通常使用于引脚密间
距元件）。
4. 定位点编辑器 (Mark Editor) ETEN0643
120 Fuji Flexa 用户手册
贴装元件。跳过定位点分为两类：
钢板定位点
印刷机利用此定位点对准印刷钢板与子电路板。印刷机器检测子电路板上的基准定位点和
钢板上的钢板定位点，之后调整钢板位置以补正两者之间的错位。
胶着剂定位点
胶着剂定位点仅使用于点胶机。在生产初期，为了确认胶着剂用量是否正确，要设定试验胶
点。胶着剂定位点的数据用来检查实验胶点的尺寸。如实验胶点的尺寸不正确，调整点胶气
压。
电路板 ID 定位点
这是在 Fujitrax Profiler 中使用的定位点。在指定了定位点顺序的电路板或子电路板位置
粘贴二维代码，Fujitrax Profiler 相容机器中的定位点相机将读取此代码，并利用它识别
电路板或者子电路板。
4.1.2 视图中的项目
定位点编辑器视窗上部是菜单栏，菜单栏下面是工具栏，工具栏可以移动到视窗内任意位
置。（Figure 4-2：）
Figure 4-2：视图中的项目
电路板： 此类跳过定位点被视为主跳过定位点。尽管可以利用跳过定位
点功能将子电路板设置为跳过，但是在实际的生产中，这种情
况极为少见。在这种极少发生子电路板跳过的生产状态下，利
用主跳过定位点可以缩短检查分割电路板上每一块子电路板的
跳过定位点所需的时间。主跳过定位点被定义为电路板上的跳
过定位点。如果指定了主跳过定位点，并且被机器检测到，则
机器会继续检测分割电路板上每一块子电路板是否存在跳过定
位点，并且跳过有跳过定位点的子电路板。如果机器没有检测
到主跳过定位点，将不再进一步检测跳过定位点，而直接进入
元件贴装阶段，从而缩短了检测跳过定位点的时间。
子电路板： 如果机器在所指定的位置检测到跳过定位点，将跳过该当子电
路板。
FLXU0310SFLXU0310S
