13. 进度表查看器 (Schedule Viewer)
13.1 概述
进度表查看器用于显示与生产线和机器相关联的进度表和 ID 码表。它不能用来编辑和修改
数据。使用进度表编制器创建进度表和 ID 码表。使用进度表汇编器使进度表和 ID 码表与生
产线相关联。（Figure 13-1：）

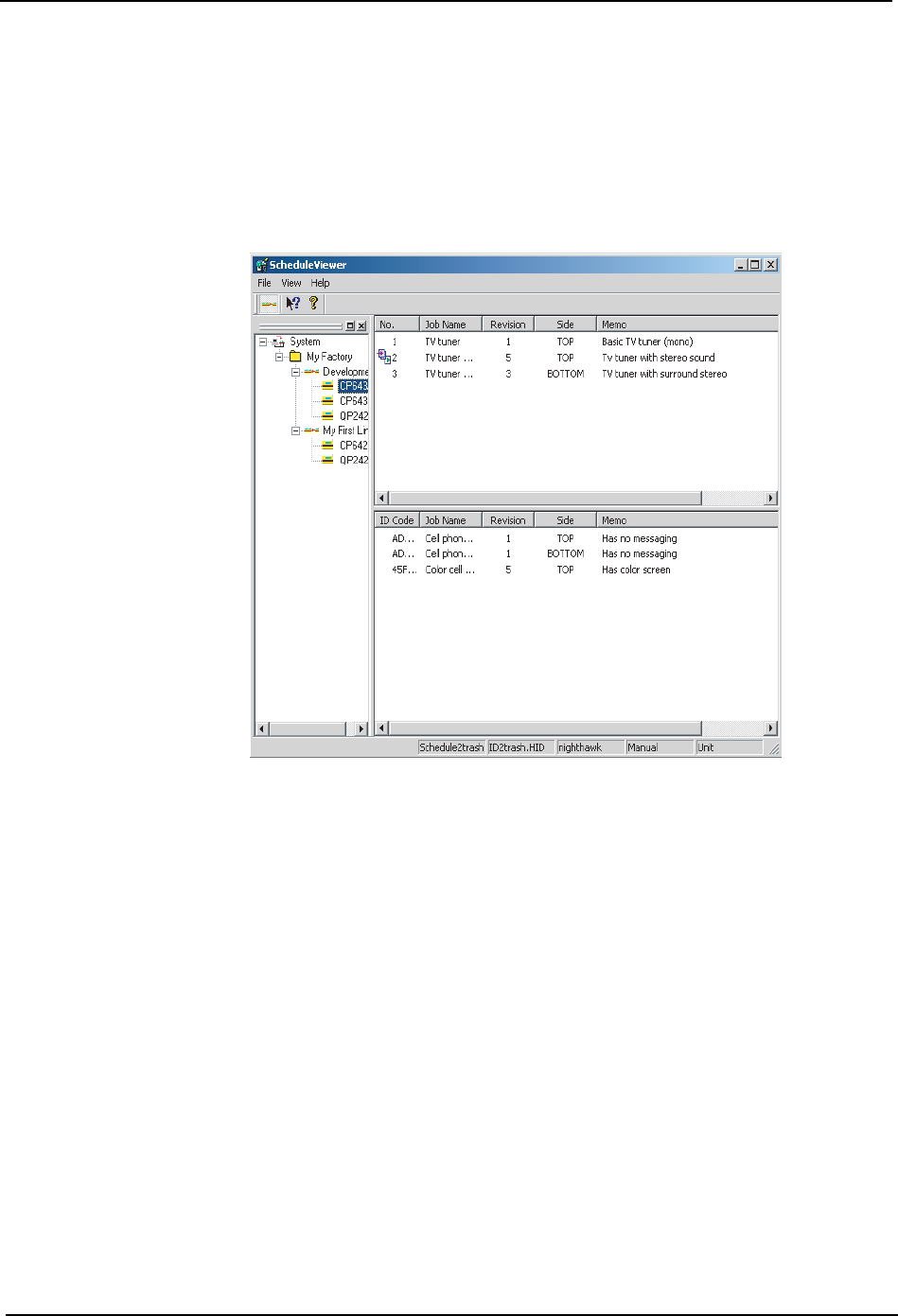

Figure 13-1：进度表查看器
进度表查看器窗口左侧有一个树状生产线工具栏。在此工具栏中列出了所有的生产线和机
器。从工具栏中选择生产线，则与该生产线相关联的进度表和 ID 码表将显示在右面的窗格
中。窗口底部的状态栏显示所使用的进度表和 ID 码表名称，以及服务器的名称。此外，如
果选择了一台机器，还将显示该机器的料站检查模式和单元状态。
FLXU1101SFLXU1101S
13. 进度表查看器 (Schedule Viewer) ETEN0643
168 Fuji Flexa 用户手册
13.2 通用步骤
13.2.1 显示与生产线相关的进度表和 ID 码表
进度表是表示机器换线顺序的列表。ID 码表是显示在机器换线中的条形码和生产程序的对
应关系的列表。HELPS 根据进度表和 （或者）电路板上的条形码以及 ID 码表对应的生产程
序执行换线。
1. 在导向器中，选择 [Tools] 菜单下的 [Schedule Viewer...]，弹出 [Schedule Viewer]
窗口。
2. 在树状生产线工具栏中选择要显示表格的生产线，将在右侧的窗口中显示与生产线相关
联的表格。如果没有任何信息显示，则说明没有表格与该生产线相关联。
13.2.2 浏览机器的当前和后续生产程序
在进度表中，显示了当前及后续生产程序。
1. 在导向器中，选择 [Tools] 菜单下的 [Schedule Viewer...]，弹出 [Schedule Viewer]
窗口。
2. 在树状生产线工具栏中，选择要显示进度表的生产线上的机器，则与机器相关联的进度
表将显示在右上方的窗格中。在当前生产中使用的生产程序以在 Job 名左面的手型图案
来表示。后续生产程序以三个箭匣的图案来表示。
13.2.3 更新为最新生产线信息视图
一旦树状生产线工具栏被显示，其内容不会被自动更新。如果进行了生产线的更改、删除、
添加时，必须手动更新树形生产线工具栏。
1. 打开进度表查看器，选择 [View] 菜单下的 [Refresh Line Tree]，树状生产线工具栏被
更新。
