2. 在 [Destination] 组中，从 [Place before:] 下拉式列表框中选择必须在当前元件之后
贴装的元件的参考记号。
3. 单击 [OK]，保存所作的变动。在所选择元件的坐标视图中，在 [Place Before] 列的数
据单元中显示元件的参考记号。
新的设置在下一次优化顺序和产生与此元件有关的机器生产程序时生效。
方法二：在坐标窗格中直接输入数据
1. 在坐标列表中选择必须在其它元件之前贴装的元件。
2. 在指定的元件行，[Place Before] 列中双击数据单元。
3. 从弹出的下拉式列表中选择必须在当前元件之后贴装的元件的参考记号。
新的设置在下一次优化顺序和产生与此元件有关的机器生产程序时生效。
2.Job 编制器 (Job Builder) ETEN0643
52 Fuji Flexa 用户手册
2.8 电路板管理
当一块电路板上仅有一块子电路板时，不必决定此子电路板在电路板上的位置，即不必使用
嵌板指令。嵌板指令用于在电路板上安置子电路板、创建新的子电路板或创建包含多个子电
路板的分割电路板。利用下面的指令设置电路板。必须注意的是，要在电路板上正确安置子
电路板的位置，否则将在生产中发生错误。
2.8.1 移动电路板或子电路板的原点
下面的操作步骤用以移动电路板或子电路板的原点。
1. 从 [Tool] 菜单中选择 [Options...]，弹出 [Options] 对话框。
2. 选择 [Origin] 标签页。
3. 选择要移动原点项目的 [Location]，将原点位置移动到视图中的指定位置。
4. 在视图中输入从指定位置到原点位置在 X- 方向和 Y- 方向的偏移量。
5. 单击 [OK]，基于指定设置改变原点的位置。
2.8.2 创建新的子电路板
在不使用任何当前贴装数据的情况下，创建一块新的子电路板。
1. 从 [Tool] 菜单中选择 [Panelize...]，弹出 [Panelize] 对话框。
2. 选择 [New Board]，弹出 [New Board] 对话框。
3. 在对话框的顶部，显示新子电路板的号码。以电路板的原点为基础，输入此子电路板的
X 轴、Y 轴和旋转方向的坐标值。再输入此子电路板的尺寸。
4. 单击 [OK]，创建新的子电路板。被创建的新的子电路板显示在视图中。
新子电路板的设置将在下一次生成生产程序时生效。
2.8.3 复制子电路板
基于所指定的子电路板，创建一块新的子电路板。
1. 从 [Tool] 菜单中选择 [Panelize...]，弹出 [Panelize] 对话框。
2. 选择要复制的子电路板，单击 [Copy Board]，弹出 [Copy Board] 对话框。
3. 在 [Location] 组中，为新的子电路板指定 X 轴、Y 轴和旋转方向的坐标值。所有的坐标
都以电路板的原点为基础。在 [Location] 组中指定的坐标是子电路板原点位置。
4. 单击 [OK]，基于指定的子电路板创建一块新的子电路板。
新子电路板的设置将在下一次生成生产程序时生效。
2.8.4 步进和反复
基于一块已创建的子电路板，以指定的枚数及间距，通过复制一次性创建多块分割电路板。
1. 从 [Tool] 菜单中选择 [Panelize...]，弹出 [Panelize] 对话框。
2. 选择作为复制对象的子电路板，单击 [Step and Repeat]，弹出 [Step and Repeat] 对话
框。
3. 在 [Number of boards] 栏中输入在 X 轴和 Y 轴方向要复制的子电路板数目。
4. 在 [Step distance] 栏中输入各块子电路板在 X 轴和 Y 轴方向的间距。
ETEN0643 2.Job 编制器 (Job Builder)
Fuji Flexa 用户手册 53

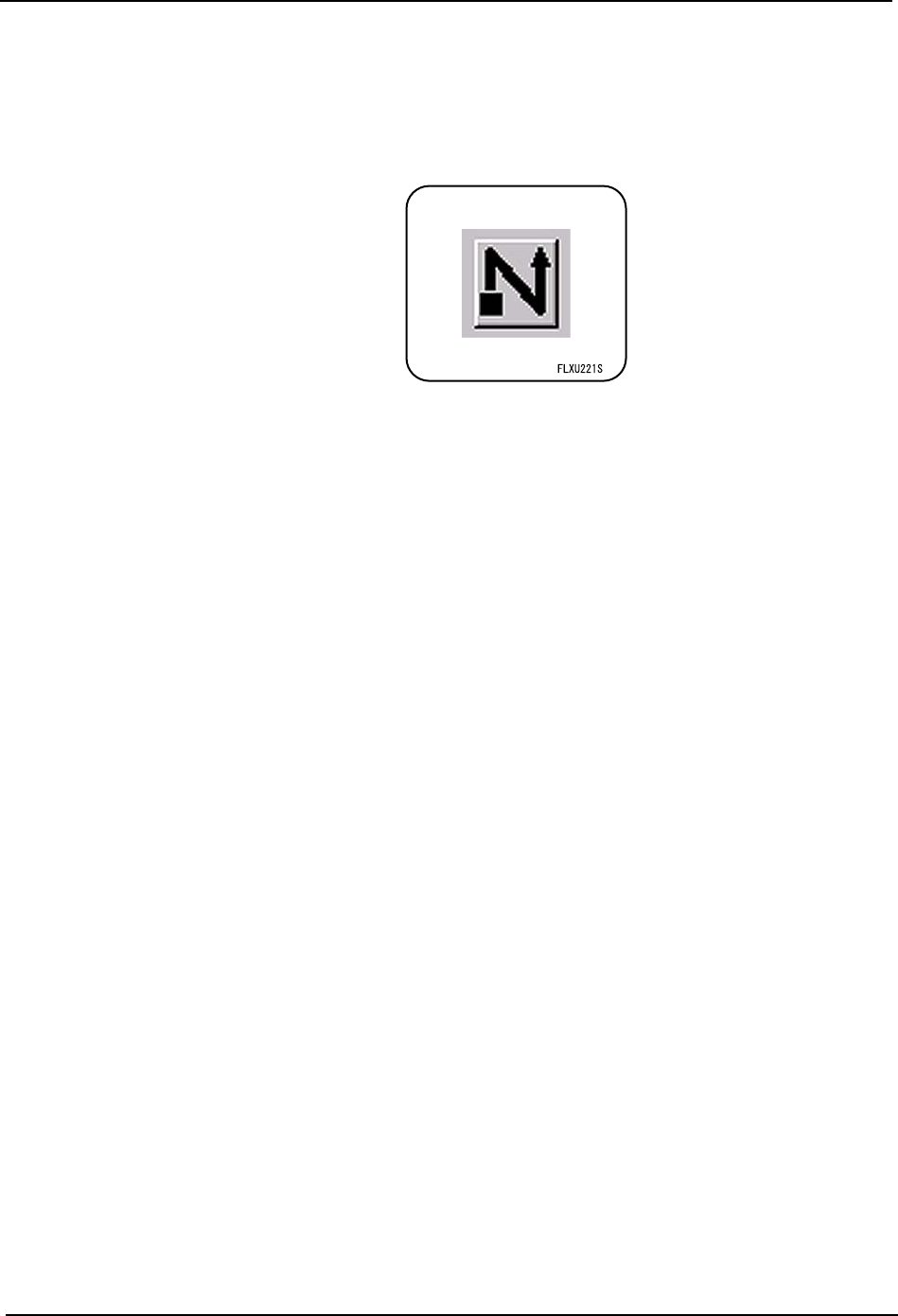

5. 在 [Direction] 栏中显示一画面（如下图所示）。其中的矩形方块表示选中的子电路板，
路径指出新子电路板的方向和编号。单击画面以改变新子电路板的方向和编号。
6. 单击 [OK]，选中的子电路板被复制，子电路板的数量和各板间距分别与步骤 3，4 定义的
内容相一致。
注意 ) 仅利用此过程，无法创建有一定旋转角度的子电路板阵列。要创建有一定旋转角度的子电路
板，首先利用 [Copy Board] （复制子电路板）指令创建新有一定旋转角度的子电路板，其次，
基于该电路板利用 [step and repeat] （步进和反复）指令实现子电路板的阵列复制。
新子电路板的设置将在下一次生成生产程序时生效。
2.8.5 编辑子电路板
此步骤用于修改已径存在的子电路板。主要用于在电路板上定位子电路板以及指定是否要
跳过子电路板。
1. 从 [Tool] 菜单中选择 [Panelize...]，弹出 [Panelize] 对话框。
2. 列表中显示出可用的子电路板，从中选择要编辑的子电路板，单击 [Edit Board]，弹出
[Edit Board] 对话框。下面给出了对话框中各项目的详细说明。
[Location] 组
在此区域输入 X 方向坐标值， Y 方向坐标值和旋转角度值。对 X 方向、Y 方向而言，（0，
0）的坐标值说明子电路板的原点位于电路板原点，其默认位置是电路板左下角。除 CCIMF
文件外，子电路板的原点是以从 CAD 文件中导入的元件的 （0，0）为基础的。当此区域中
的数值发生变化时，子电路板上的所有元件将在电路板上产生同等数值的位移。
[Board size] 组
在相应文本框中输入子电路板的尺寸。在此输入数值将用于在视图上绘制子电路板的外形
轮廓。
[Skip] 组
如果所选择的子电路板不被用于贴装生产时，选择复选框。
1. 编辑必要的数据。对于要进行贴装的子电路板，清除 [Skip Board] 复选框的选择。
2. 完成数据的编辑后，单击 [OK]，保存所作的变动。
新子电路板的设置将在下一次生成生产程序时生效。
2.8.6 删除子电路板
从电路板中删除子电路板。
1. 从 [Tool] 菜单中选择 [Panelize...]，弹出 [Panelize] 对话框。
2. 列表中显示已存在的子电路板，从中选择要删除的子电路板，单击 [Delete Board]。
