ETEN0643 2.Job 编制器 (Job Builder)
Fuji Flexa 用户手册 59
2.9.10 创建跳过定位点
在电路板上贴装元件时，有时分割电路板上某块子电路板被损坏或是不可用，在这种情况
下，通常希望可以跳过分割电路板上的某块子电路板。要跳过待贴装的某电路板上的某块子
电路板，必须在 Fuji Flexa 中进行跳过定位点的设置。在发现一块不合格的子电路板时，
操作员在电路板的跳过定位点坐标位置贴上不干胶标签，或用笔画出。机器可监测到标记的
存在，如果生产程序中存在跳过定位点，元件将不会被贴装到作了标记的电路板上去。
方式一：利用 [Add Part...] 指令
1. 在显示的视图上，从 [Edit] 菜单中依次选择 [Edit Part]-[Add Part...]，弹出 [Add
Part] 对话框。
2. 从 [Class:] 下拉式列表中选择 “Mark”。在 [Reference:] 文本框中输入定位点的固有
参考记号。
3. 在 [Attributes] 组中，从下拉式列表中为待用跳过定位点选择定位点的名称。
4. 在 [Location] 组中，为定位点输入 X，Y 方向的坐标值。
5. 从 [Board no.:] 下拉式列表中选择子电路板号码。
6. 完成所有的设置后，单击 [OK]，添加跳过定位点。
新的设置在下一次生成生产程序时生效。
方法二：在坐标数据中直接输入数据
1. 根据要添加的定位点在电路板上所处的面，从 Job 信息栏中选择 [Top] 或 [Bottom] 标签
页。
2. 双击 [Coordinate]，显示 “All”窗口。
3. 在 [Coordinate] 窗格底部，选择 [Mark] 标签页，显示定位点的顺序。
4. 滚动视图，直到最后一空行可见为止。
5. 单击 “Board”的空白数据单元，从下拉式列表中选择使用该定位点的子电路板。
6. 利用 Tab 键，移动到 “Tape”数据单元，从下拉式列表中选择 “Skip”。
7. 利用 Tab 键，移动到 “Level”数据单元，从下拉式列表中选择”Board”。
8. 利用 Tab 键，移动到 “Ref”数据单元，输入固有参考记号。
9. 利用 Tab 键，移动到 “PosX”数据单元，输入定位点的 X 轴向的坐标。
10.利用 Tab 键，移动到 “PosY”数据单元，输入定位点的 Y 轴向的坐标。
11.利用 Tab 键，移动到 “Mark Name”数据单元，从下拉式列表中选择跳过定位点名称。
12.输入其他必要的信息。
新的设置在下一次生成生产程序时生效。
2.Job 编制器 (Job Builder) ETEN0643
60 Fuji Flexa 用户手册
2.10 供料器设置管理
2.10.1 添加新供料器
1. 根据要添加的供料器在电路板上所处的面，从 Job 信息栏中选择 [Top] 或 [Bottom] 标签
页。
2. 双击生产线的名称以显示其中的机器。
3. 双击机器名称，显示机器项目。
4. 双击在机器名称下的 [Configuration]，在数据区弹出一个窗口。
5. 在 [Configuration] 窗格底部有若干标签页，选择 [Feeder Setup] 标签页。
6. 选中最左列的灰色单元，为要添加的元件选择供料器的位置。
7. 单击右键，从弹出的快捷菜单中选择 [Add Feeder...]，弹出 [Add Feeder] 对话框。
8. 从下拉式列表中选择要添加的元件，接着单击 [OK]。
新的供料器设置在下一次生成与该当机器有关的生产程序时生效。
2.10.2 分配次供料器
供料器平台上的空料槽可以被用来准备与其它料槽相同的元件。当最初的供料器料尽后，可
以将吸件位置变动到此备用供料器位置。称这种有备用功能的供料器为次供料器。为了利用
次供料器的功能，必须在生产程序中进行如下设置。
注意 ) QP-1 优化器不支持使用次供料器。
1. 根据添加元件在电路板上所处的面，从 Job 信息栏中选择 [Top] 或 [Bottom] 标签页。
2. 双击生产线的名称以显示其中的机器。
3. 双击机器名称，显示机器项目。
4. 双击在机器名称下的 [Configuration]，在数据区弹出一个窗口。
5. 在 [Configuration] 窗格底部有若干标签页，选择 [Feeder Setup] 标签页。
6. 选中最左列的灰色单元，为要添加的元件选择供料器的位置。
7. 单击右键，从弹出的快捷菜单中选择 [Alternate Feeder...]，弹出 [Set Alternate
Feeder] 对话框。

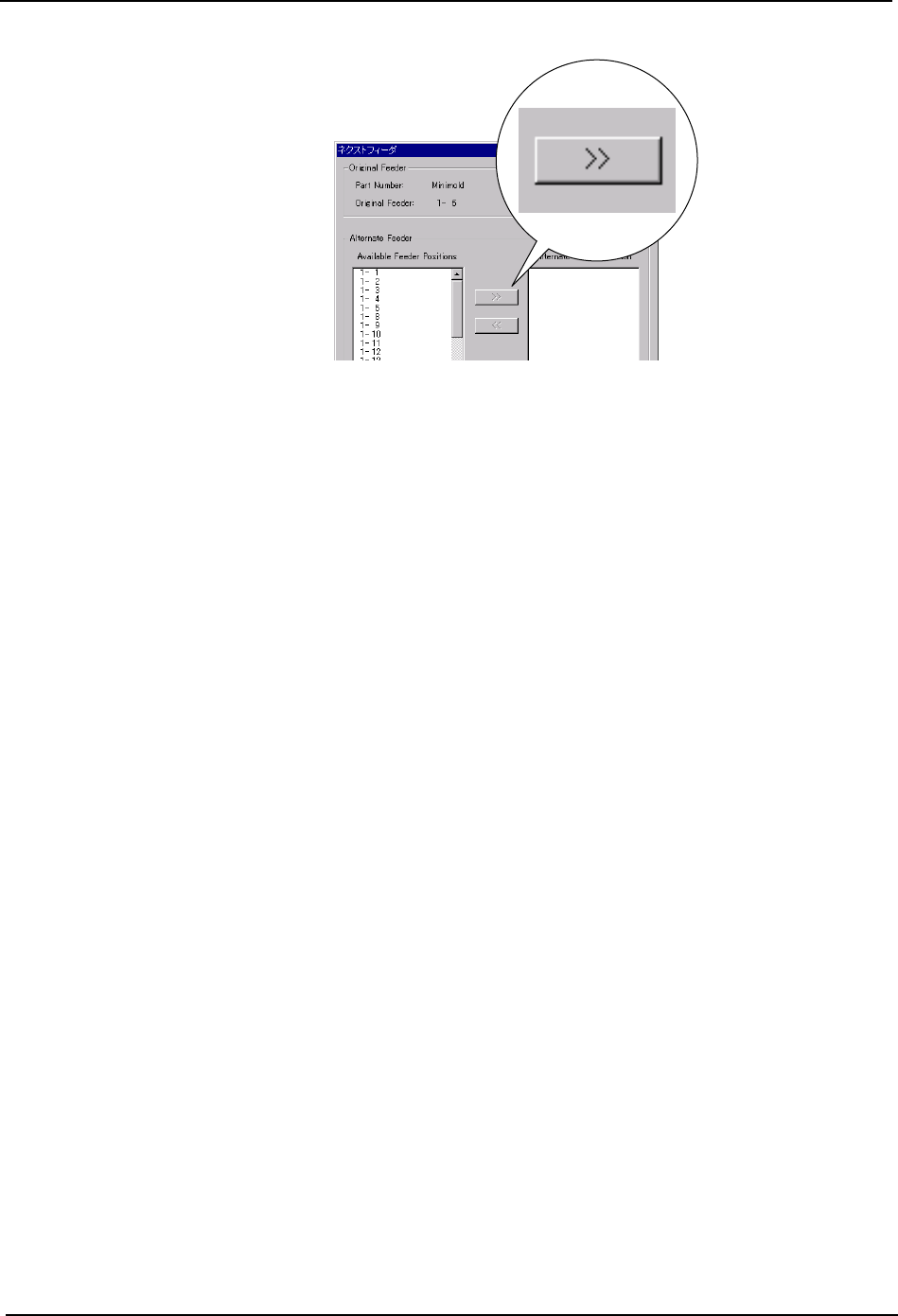

8. 从可利用供料器位置中选择适合于次供料器的位置，然后单击标有双箭号向右图示的按
钮。
ETEN0643 2.Job 编制器 (Job Builder)
Fuji Flexa 用户手册 61
9. 重复上述过程，为元件添加次供料器。指定所有次供料器后，单击 [OK]。
10.完成后，单击 [OK] 关闭 [Set Alternate Feeder] 对话框，并保存这些设置。
11.新的供料器设置在下一次生成与该当机器有关的生产程序时生效。
次供料器可自动循环。也就是说，当一个供料器料尽后，机器将按顺序吸取下一供料器上的
元件。这种循环将一直持续到最后的次供料器料尽，在这种情况下，机器将再次开始使用最
初供料器。
2.10.3 在供料器之间划分元件
当在一台机器上对同样的元件使用两个或两个以上的供料器、并且没有设定次供料器时，可
以按照元件的参考记号，指定供料器位置。
1. 首先，必须添加供料器。此操作步骤可以参见本章中 “添加新供料器”一节。
2. 根据待用供料器所对应的元件在电路板上所处的面，从 Job 信息栏中选择 [Top] 或
[Bottom] 标签页。
3. 双击生产线的名称以显示其中的机器。
4. 双击机器名称，显示机器项目。
5. 双击在机器名称下的 [Configuration]，在数据区弹出一个窗口。
6. 在 [Configuration] 窗格底部有若干标签页，选择 [Feeder Setup] 标签页。
7. 选中最左列的灰色单元，为划分元件选择供料器的位置。
8. 单击右键，从弹出的快捷菜单中选择 [Divide Feeder...]，弹出 [Divide Feeder] 对话
框。
9. 从 [Available Feeder Positions] 框中显示与所选择的供料器位置设定了相同元件的供
料器位置，选择供料器的位置。
10.在 [Feeder Contents] 框中，选择要在其它供料器中吸取的元件的参考记号。单击标有
双箭号向左图示的按钮。在 [Unlinked parts] 框中显示出已选择的参考记号。
