8. 生产线监视器 (Line Monitor) ETEN0643 142 Fuji Flexa 用户手册 机器栏 Figure 8-2：视图中的项目 以生产线名称和机器的输入顺序 显示生产线。 可以根据生产线状态改变生产 线名称的颜色。 不同的状态所对应的颜色在生产 线监视器服务器设置 （Line Mon itor Server Setup）中定 义。 此外， 机器名称的颜色也随着机器状态的变化而 改变。 当前的生产程序在机器名称下显…
ETEN0643 8. 生产线监视器 (Line Monitor)
Fuji Flexa 用户手册 141
8. 生产线监视器 (Line Monitor)
8.1 概述
生产线监视器提供了很多实时功能，例如生产线、机器级别的实时监视。生产线监视器的用
户化允许用户只显示每台机器的警报和状态窗口。错误编码的解释链接和直观的生产线表
示为生产线监视器提供了一个用户友好界面。（Figure 8-1：）

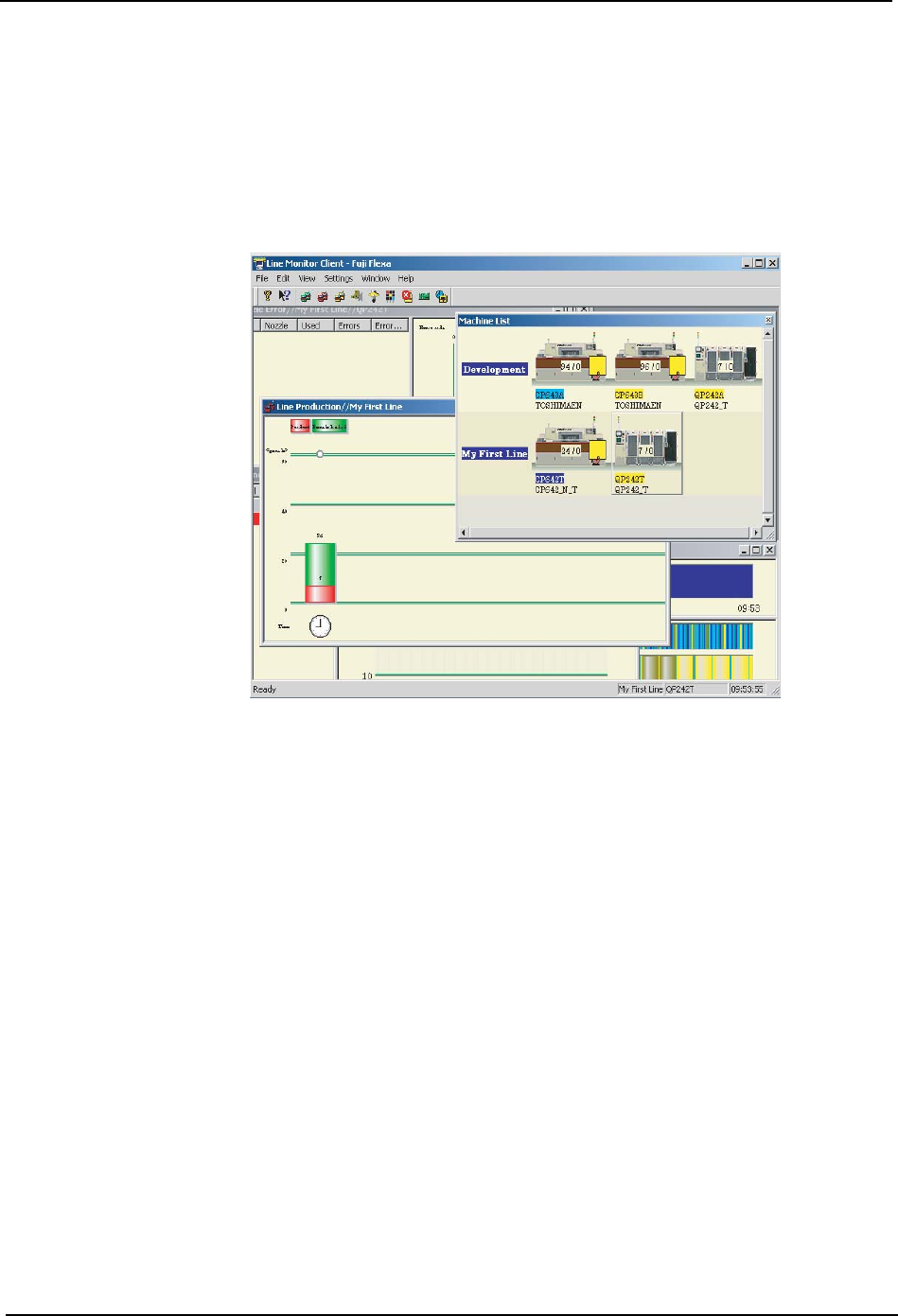

Figure 8-1：生产线监视器
8.1.1 视图中的项目
生产线监视器窗口顶部是菜单栏，其下方有是工具栏。工具栏可以被移动到窗口中的任意位
置。工具栏中显示生产线和机器信息的部分被称为机器栏。生产线和机器的详细信息在不同
的窗口中显示。在各窗口的标题栏中显示信息类型以及生产线、机器名称。
FLXU0701SFLXU0701S
8. 生产线监视器 (Line Monitor) ETEN0643
142 Fuji Flexa 用户手册
机器栏

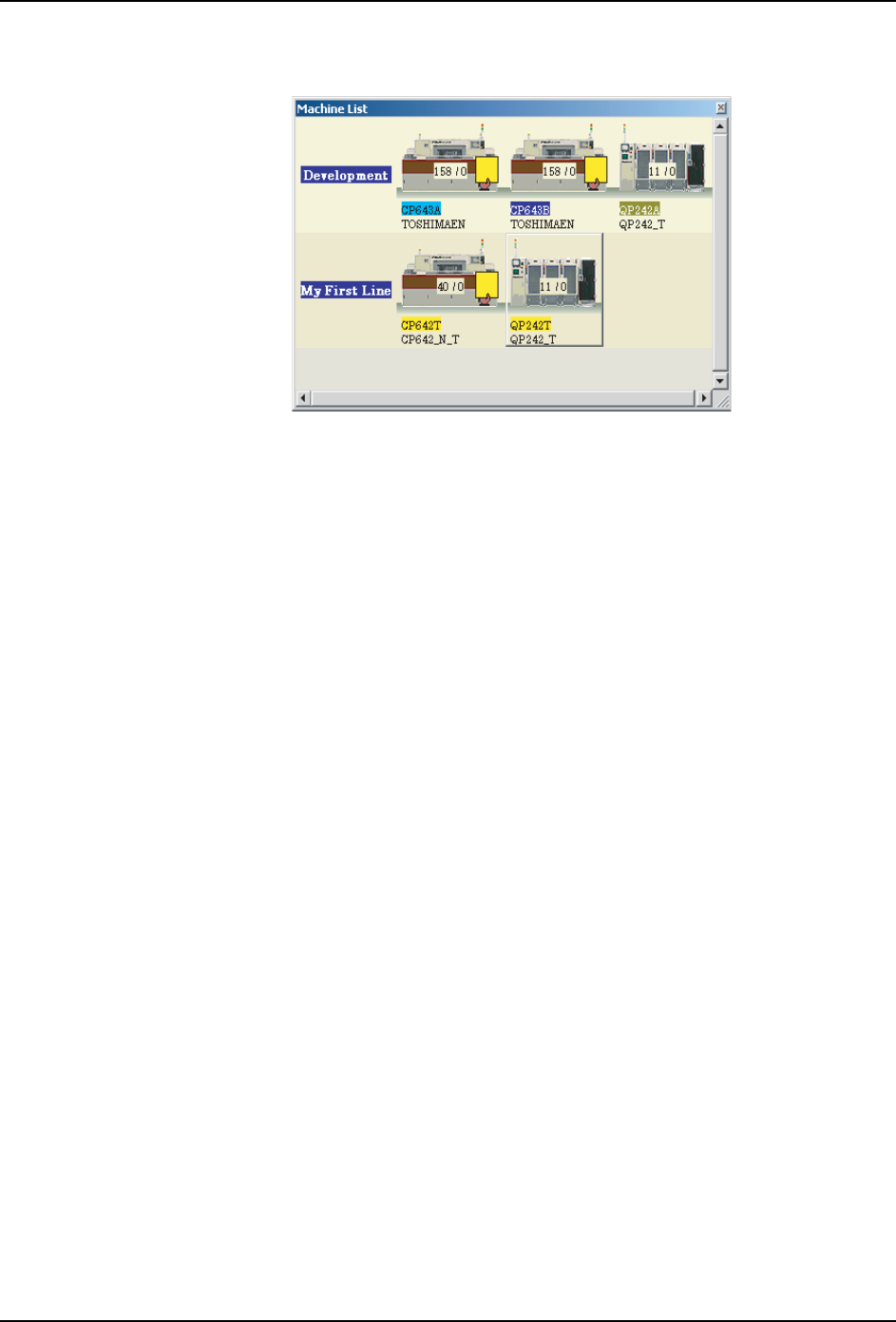

Figure 8-2：视图中的项目
以生产线名称和机器的输入顺序显示生产线。可以根据生产线状态改变生产线名称的颜色。
不同的状态所对应的颜色在生产线监视器服务器设置 （Line Monitor Server Setup）中定
义。此外，机器名称的颜色也随着机器状态的变化而改变。当前的生产程序在机器名称下显
示。在机器图片中部有一组数字，左侧数字表示已生产的电路板数目，右侧数字表示已生产
的子电路板数目。当向机器发出警告时，在该机器的图片上将出现拿着黄牌的手的画面。如
果发出警报，将会出现一张红牌。（Figure 8-2：）
FLXU0702S
ETEN0643 8. 生产线监视器 (Line Monitor)
Fuji Flexa 用户手册 143
8.2 通用步骤
8.2.1 为新的生产程序清除数据
当使用新的生产程序开始生产时，被选择的以前生产中的数据将会被自动清除。此功能有助
于识别元件和供料器错误，因为在以前的生产程序中的错误与新生产程序无任何关联。因
此，当在新生产程序中发生错误时，将很容易识别。
1. 选择 [Setting] 菜单下的 [Display Options]，弹出 [Display Options] 对话框。
2. 选择 [Common] 标签页，从 [Initialization] 组中选择当生产程序变更时需要清除的项
目。如果要保留原生产程序的数据，清除项目的复选框。
3. 点击 [OK] 保存新的设置。
8.2.2 清除旧数据
进行下述操作，将清除机器的旧数据。此功能有益于在发生生产故障后的新生产程序生产。
在完成下述操作后，可以简单地识别新发生的错误。
1. 选择 [File] 菜单下的 [Clear Data]，弹出 [Confirm] 对话框。
2. 选择 [Yes]，数据将被清除。
注意 ) 这将不会删除数据，只是简单的将数据从生产线监视器的显示中移开。
8.2.3 重新加载旧数据
执行以下步骤，机器的旧数据将被重新加载。
1. 选择 [File] 菜单下的 [Reload Data]， 弹出 [Confirm] 对话框。
2. 选择 [Yes]，数据将被重新加载。
8.2.4 改变机器显示
可以更改机器栏上的显示，也可以使警报功能停止。
1. 选择 [Settings] 菜单下的 [Machine Display]，弹出 [Machine Display] 对话框。
2. 在 [Line:] 下拉式列表框中选择所需的生产线，并从列表中选择需要进行更改的机器。
3. 需要从视图中删除机器时，清除 [Show machine] 复选框，机器列表中的状态发生改变。
当对话框关闭后，机器从视图中消失。需要重新显示机器时，选择该复选框。
4. 需要使警报通知无效时，清除 [Notify of alarms] 复选框。需要重新启动警报时，选择
该复选框。
5. 对机器名，生产程序名，电路板和子电路板数目进行切换时，选择或者清除相应的选项。
6. 点击 [OK]，机器栏的选项被更新。
8.2.5 设定生产量
生产量可以根据每条生产线进行设定。此设定在生产线监视器服务器设置中进行。
1. 点击 [Start]，依次选择 [Programs]-[Fuji Flexa]-[Line Monitor Server Setup]，启
动生产线监视器服务器设置。
2. 如果需要的话，进行注册。弹出 [Line Monitor Server Setup] 对话框。选择 [Production
Quantity] 标签页。
