1. 导向器 (Director) ETEN0643
4 Fuji Flexa 用户手册
外形库 （Shape Library （仅对相关模式有效））
该视图模式显示在元件外形库中可使用的外形。该视图模式仅在所使用的元件数据为相关
模式时有效。在该视图模式处于激活状态时可以编辑、移动、增加和删除外形数据。双击某
外形可在外形编辑器中打开该外形数据。（Figure 1-5：）
Figure 1-5：视图模式 - 外形库 （仅对相关模式有效）
封装库 （Package Library （仅对相关模式有效））
该视图模式显示在元件封装库中可使用的封装。该视图模式仅在所使用的元件数据为相关
模式时有效。在该视图模式处于激活状态时可以编辑、移动、增加和删除封装数据。双击某
封装可在封装编辑器中打开该封装数据。（Figure 1-6：）
Figure 1-6：视图模式 - 封装库 （仅对相关模式有效）
定位点库 （Mark Library）
该视图模式显示保存在定位点数据目录内的各种定位点。每一种定位点数据都有目录。在该
视图模式处于激活状态时，可以编辑、移动、增加及删除定位点数据。（Figure 1-7：）
FLXU0105S
FLXU0106S
ETEN0643 1. 导向器 (Director)
Fuji Flexa 用户手册 5

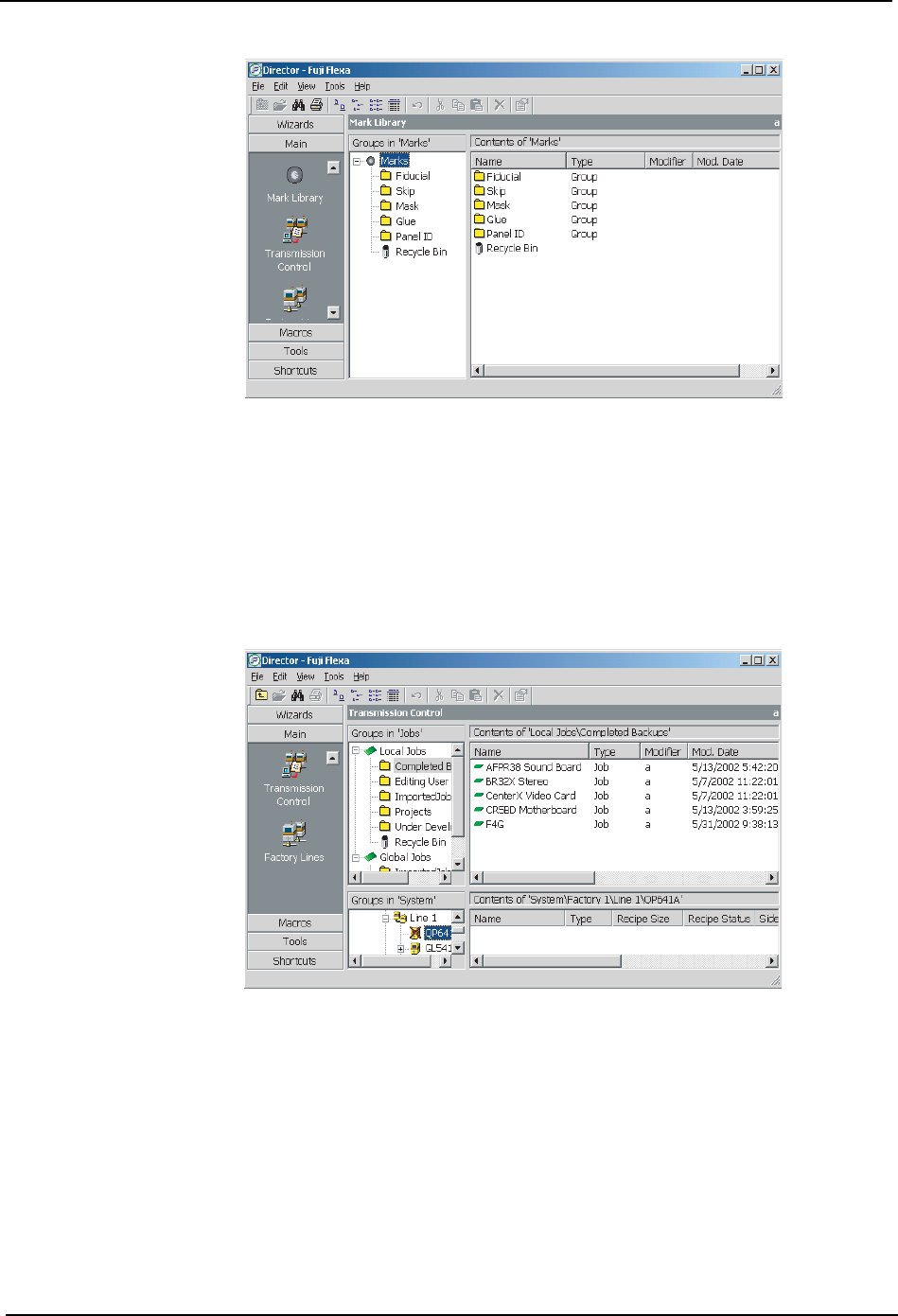

Figure 1-7：视图模式 - 定位点库
传输控制 （Transmission Control）
该视图模式在上层窗格中显示保存在本地和全局目录中的 Job。在下层窗格中显示生产线以
及被选择机器的生产程序。在该视图处于激活状态时，可以察看工厂中某一机器的生产程
序，并通过拖放操作传输 Job。仅当激活该视图时才能删除有关某机器的生产程序。（Figure
1-8：）
Figure 1-8：视图模式 - 传输控制
工厂生产线 （Factory Lines）
该视图模式显示工厂、生产线以及为传输和生产线监视所进行的机器设置。当该视图模式处
于激活状态时可以创建、编辑及删除工厂、生产线和机器。 （Figure 1-9：）
FLXU0107S
FLXU0108S
1. 导向器 (Director) ETEN0643
6 Fuji Flexa 用户手册

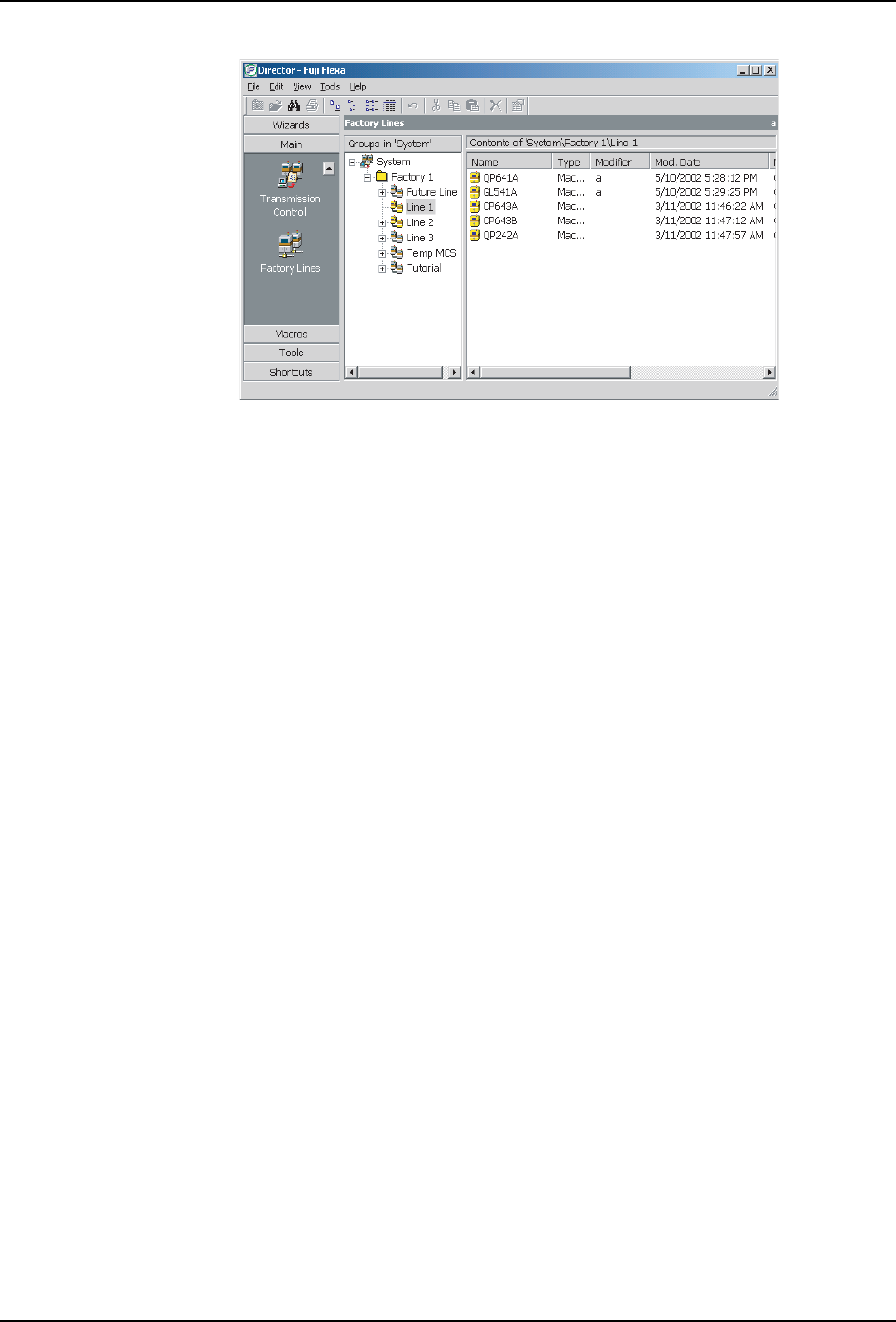

Figure 1-9：视图模式 - 工厂生产线
FLXU0109S
