20.2.6 设定时间服务器的位置
设定运行时间服务器的电脑的位置。时间服务器用于使所有不同的生产线监视器服务器的
时间同步。来自 NTCC 的数据的所有时间戳和 PCC 机器使用的 Gem Host Manager 时间将变为
与时间服务器电脑的时间相同。在生产线报告器上为了生成报告而输入作业时间段时也是
以时间服务器的时间为基准。此设定将影响所有访问用户服务器的电脑，并且对于一个用户
服务器组来说只能存在一台时间服务器。
1. 当生产线监视器服务器设置启动后，弹出 [Line Monitor Server Setup] 对话框。选择
[Time Server] 标签页，显示时间服务器的设置画面。
2. 在 [Time Server host name:] 文本框中输入时间服务器的电脑名。
3. 在 [Update] 文本框中输入时间服务器和生产线监视器服务器同步的时间间隔 （秒）。
4. 在 [Retries] 文本框中输入当时间服务器与生产监视器服务器同步时，时间服务器试图
连接生产线监视器服务器的试行次数。
5. 完成所有必要的设置后，单击 [OK] 关闭对话框，保存设置。
20.2.7 设定元件使用报告类型
设定可以被使用用户服务器的所有电脑所使用的元件使用报告的制表格式。主要有两种类
型。
1. 当生产线监视器服务器设置启动后，弹出 [Line Monitor Server Setup] 对话框。选择
[Report Totals] 标签页。
2. 使用下拉式列表框，选择所希望的元件使用报告的制表格式。
3. 完成所有必要的设置后，单击 [OK] 关闭对话框，保存设置。
20.2.8 设定进度表服务数据的位置
此设定将影响进度表服务数据的位置
1. 当生产线监视器服务器设置启动后，弹出 [Line Monitor Server Setup] 对话框。选择
[Schedule Service] 标签页，显示进度表数据的保存位置。
2. 单击 [...]，弹出 [Browse for Folder] 对话框。
3. 选择进度表数据的保存位置，单击 [OK]。对话框关闭，所选择位置的路径出现在对话框
中。
4. 单击 [OK]，重新启动电脑使新的设置生效。
ETEN0643 21. 端口向导 (Port Wizard)
Fuji Flexa 用户手册 201
21. 端口向导 (Port Wizard)
21.1 概述
端口向导是 Fuji Flexa 中的一个应用程序，能够使从 F4G 和 MCS/2 系统输出的数据简单的
导入 Fuji Flexa。端口向导采用向导界面引导用户逐步完成数据转换过程。（Figure 21-
1：）

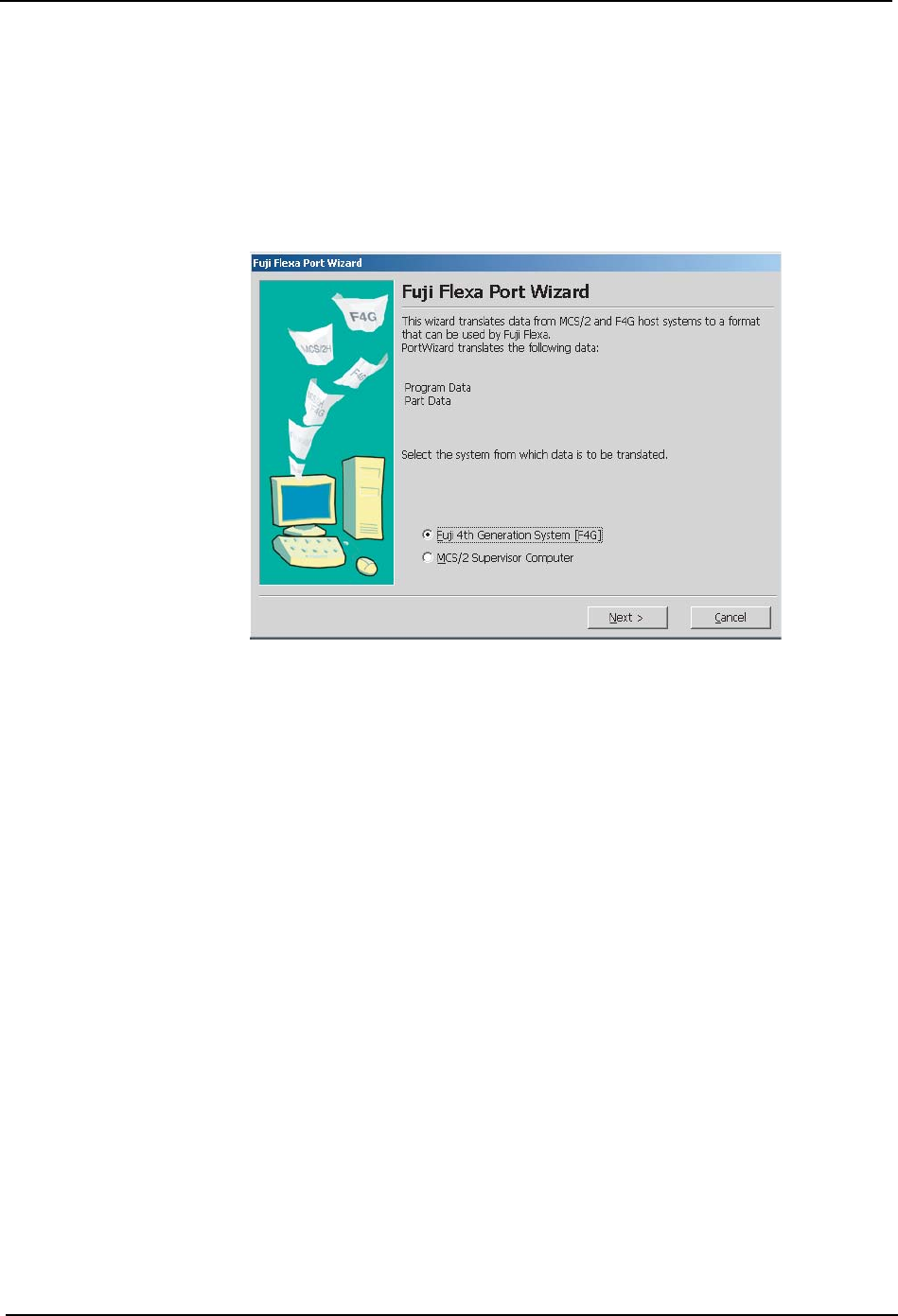

Figure 21-1：端口向导
端口向导能够转换以下数据类型。
程序数据
元件数据
端口向导将 F4G 或者 MCS/2 的数据转换为特殊的文本文件格式，并将其存入指定的目录中。
然后通过 CAD 导入界面将这些文本文件导入 Fuji Flexa 的 Job 中。
CCIMF 界面用于 F4G 文件，而 MCSIMF 界面则用于 MCS 文件。对于 MCS 文件，必须同时导入
生产程序和与其相应的元件数据。
FLXU1901SFLXU1901S
21. 端口向导 (Port Wizard) ETEN0643
202 Fuji Flexa 用户手册
21.2 通用步骤
21.2.1 导入 F4G 数据
1. 单击 Windows 的 [Start] 键，选择 [Programs]-[Fuji Flexa]-[Port Wizard]，显示 Fuji
Flexa Port Wizard 的最初画面。
2. 在最初画面上选择 [Fuji 4th Generation System [F4G]] 选项 , 单击 [Next] 进入下一
步骤。
3. 指定 F4G 的数据库和数据文件的位置。单击每个文本框右边的 [...]，显示出文件夹和文
件的列表，指定必要的文件和文件夹的位置并单击 [OK]。完成必要数据的位置指定后单
击 [Next] 进入下一步骤。
注意 ) 当同样的设定需要被再次利用时，可以对设定进行保存及再利用。要保存输入的设定时，单击
[Save As]，在弹出的对话框中输入保存名称并单击 [OK]。下次需要利用同样的设定时，只要
从下拉式列表中选择这一名称，设定将被自动输入。
4. 通过选择或者清除相应项目的复选框指定要导入的数据项。
5. 单击文本框右边的 [...] 显示出文件夹列表，指定目的文件夹以保存转换数据。单击
[OK]，再单击 [Next] 进入下一步骤。
6. 在接下来的一系列步骤中，通过选取复选框，设定各数据类型的导入项目。所有的设定
结束后，单击 [Next] 进入下一步骤。如果在前一画面上出现了输入错误，可以单击
[Back] 返回到前一画面。
7. 确认所有的设定都已正确进行后，单击 [Execute] 而开始数据转换过程。当转换结束后，
显示转换结果。
8. 检查转换结果，如果没有错误，单击 [OK]。显示端口向导的最初画面。如果出现错误，
单击 [View Log] 显示转换过程的记录及错误内容。
9. 单击 [Cancel] 关闭端口向导。
将数据从 F4G 数据格式转换为 Fuji Flexa 的数据格式后，数据必须被导入到 Job 中。使用
CCIMF 导入功能导入已经进行了数据转换的程序文件。另外、导入一块电路板的程序文件
时，必须一次性导入该电路板上所有子电路板的程序文件。由于各程序文件中已经包括了元
件数据，所以不必同时导入元件数据，。
21.2.2 导入 MCS 数据
1. 单击 Windows 的 [Start] 键，选择 [Programs]-[Fuji Flexa]-[Port Wizard]，显示 Fuji
Flexa Port Wizard 的最初画面。
2. 在最初画面上选择 [MCS/2 Supervisor Computer] 选项 , 单击 [Next] 进入下一步骤。
3. 指定 MCS/2 电脑如何与启动端口向导的电脑连接 （仅支持以太网或者 RS-232C 电缆连
接），单击 [Next] 进入下一步骤。
备注 ) 当同样的设定需要被再次利用时，可以对设定进行保存及再利用。要保存输入的设定时，单击
[Save As]，在弹出的对话框中输入保存名称并单击 [OK]。下次需要利用同样的设定时，只要
从下拉式列表中选择这一名称，设定将被自动输入。
4. 通过选择或者清除相应项目的复选框指定要导入的数据项。
5. 单击文本框右边的 [...] 显示出文件夹列表，指定目的文件夹以保存转换数据。单击
[OK]，再单击 [Next] 进入下一步骤。
6. 在接下来的一系列步骤中，通过选取复选框，设定各数据类型的导入项目。所有的设定
