ETEN0643 4. 定位点编辑器 (Mark Editor) Fuji Flexa 用户手册 121 数据窗口中有通 用 （Generic）区域和优先 （Override ） 区域， 在 通用区域中输入 的数据在 生产程序生成时将用于所有机器 ， 但是、 如果在优先区域中对某种机器分配了定位点， 则该 数据将被使用于该当机器的生产 程序中。
4. 定位点编辑器 (Mark Editor) ETEN0643
120 Fuji Flexa 用户手册
贴装元件。跳过定位点分为两类：
钢板定位点
印刷机利用此定位点对准印刷钢板与子电路板。印刷机器检测子电路板上的基准定位点和
钢板上的钢板定位点，之后调整钢板位置以补正两者之间的错位。
胶着剂定位点
胶着剂定位点仅使用于点胶机。在生产初期，为了确认胶着剂用量是否正确，要设定试验胶
点。胶着剂定位点的数据用来检查实验胶点的尺寸。如实验胶点的尺寸不正确，调整点胶气
压。
电路板 ID 定位点
这是在 Fujitrax Profiler 中使用的定位点。在指定了定位点顺序的电路板或子电路板位置
粘贴二维代码，Fujitrax Profiler 相容机器中的定位点相机将读取此代码，并利用它识别
电路板或者子电路板。
4.1.2 视图中的项目
定位点编辑器视窗上部是菜单栏，菜单栏下面是工具栏，工具栏可以移动到视窗内任意位
置。（Figure 4-2：）
Figure 4-2：视图中的项目
电路板： 此类跳过定位点被视为主跳过定位点。尽管可以利用跳过定位
点功能将子电路板设置为跳过，但是在实际的生产中，这种情
况极为少见。在这种极少发生子电路板跳过的生产状态下，利
用主跳过定位点可以缩短检查分割电路板上每一块子电路板的
跳过定位点所需的时间。主跳过定位点被定义为电路板上的跳
过定位点。如果指定了主跳过定位点，并且被机器检测到，则
机器会继续检测分割电路板上每一块子电路板是否存在跳过定
位点，并且跳过有跳过定位点的子电路板。如果机器没有检测
到主跳过定位点，将不再进一步检测跳过定位点，而直接进入
元件贴装阶段，从而缩短了检测跳过定位点的时间。
子电路板： 如果机器在所指定的位置检测到跳过定位点，将跳过该当子电
路板。
FLXU0310SFLXU0310S
ETEN0643 4. 定位点编辑器 (Mark Editor)
Fuji Flexa 用户手册 121

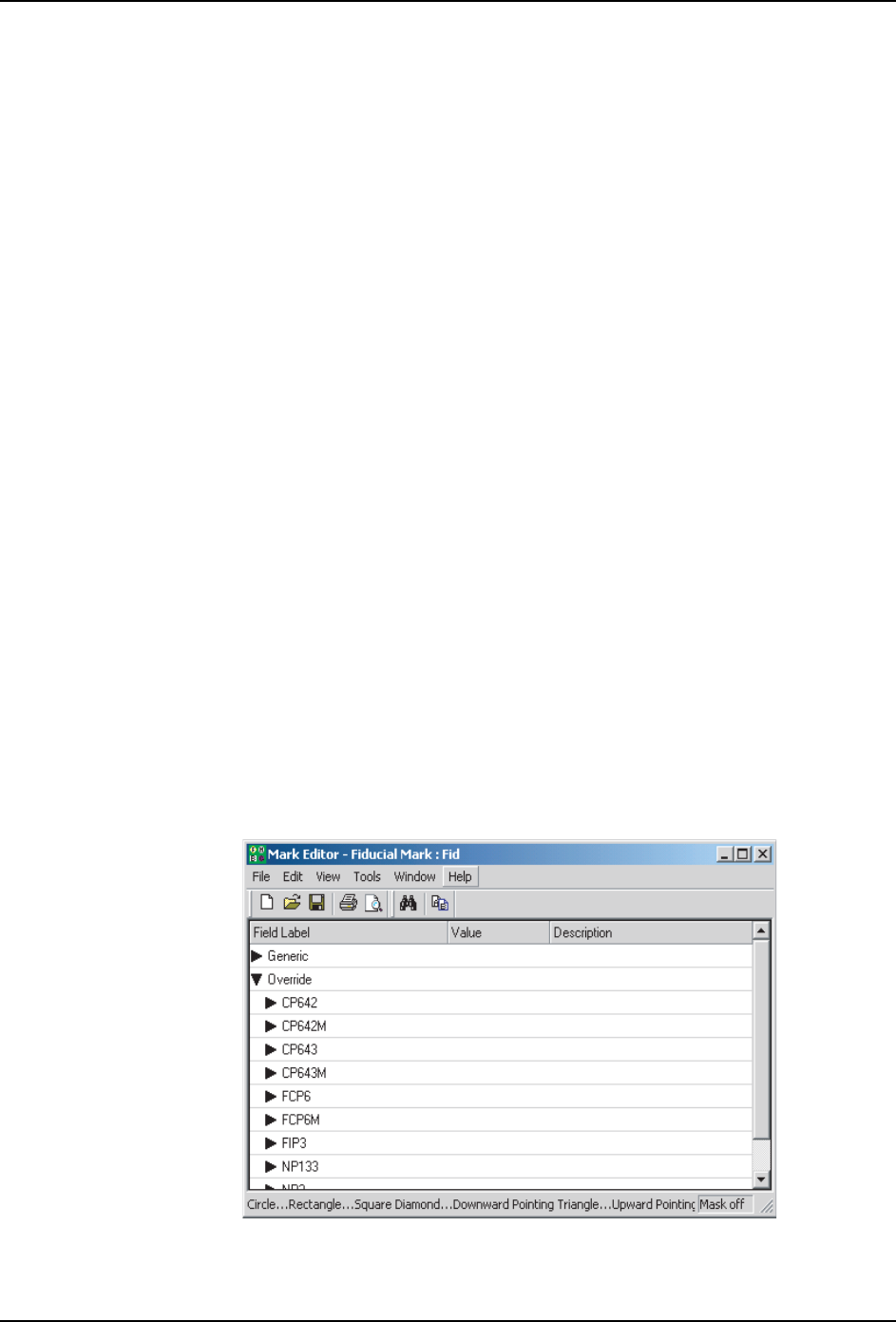

数据窗口中有通用 （Generic）区域和优先 （Override）区域，在通用区域中输入的数据在
生产程序生成时将用于所有机器，但是、如果在优先区域中对某种机器分配了定位点，则该
数据将被使用于该当机器的生产程序中。
4. 定位点编辑器 (Mark Editor) ETEN0643
122 Fuji Flexa 用户手册
4.2 创建定位点数据
在本章节说明如何创建定位点数据。
4.2.1 创建基准定位点数据
1. 在定位点编辑器窗口内，从 [File] 菜单中选择 [New]，弹出 [New Mark] 对话框。
2. 从 [Mark type:] 下拉式列表中选择“Fiducial Mark”并输入定位点名称和必要的注释。
单击 [OK]，弹出一个新窗口，显示该定位点可利用的设定。
注意 ) 名称长度不超过 30 个字符，可为除双引号以外的 ASCII 字符。
3. 点击 [Pattern] 的数据单元，该单元变成按钮。单击按钮，弹出 [Select Pattern] 对话
框。
4. 选择适合的类型并单击[OK] 。对话框关闭，在[Pattern]的数据单元中显示所选择类型。
5. 在各形状数据单元中输入适当的尺寸。
6. 从 [Color] 下拉式列表中选择基准定位点的颜色。
7. 如果有必要，输入新的读取级别（read level）并指定检查方法（inspection method）。
8. 在 [Scan Area] 中输入定位点的扫描区域。通常将此值设定为大于或等于定位点大小的
1.5 倍。
9. 如果有必要，在 [Override] 区域输入各机器类型的优先信息。
10.当完成所有必要设置后，从 [File] 菜单中选择 [Save]，保存数据。
4.2.2 创建跳过定位点数据
1. 在定位点编辑器窗口内，从 [File] 菜单中选择 [New]，弹出 [New Mark] 对话框。
2. 从 [Mark type:] 下拉式列表中选择” Skip Mark”并输入定位点名称和必要的注释。单
击 [OK]，弹出一个新窗口，显示该定位点可利用的设定。
注意 ) 名称长度不超过 30 个字符，可为除双引号以外的 ASCII 字符。
3. 在各形状数据单元中输入适当的尺寸。
4. 从 [Color] 下拉式列表中选择跳过定位点的颜色。
5. 输入适当的读取级别 （read level）。这是为了判定定位点是否存在而使用的 CCD 级别
的设定。例如，跳过定位点颜色设置为黑色，读取级别指定为 50。当相机检查子电路板
的指定区域时，如果有 CCD 级别在 50 以下的部分，那么机器将认为跳过定位点存在。必
须在机器上对有跳过定位点的电路板进行实际验证，以确认此设定值能够正确辨别定位
点。
6. 如果有必要，在 [Override] 区域输入各机器类型的优先信息。
7. 当完成所有必要设置后，从 [File] 菜单中选择 [Save]，保存数据。
4.2.3 创建钢板定位点数据
1. 在定位点编辑器视窗内，从 [File] 菜单中选择 [New]，弹出 [New Mark] 对话框。
2. 从 [Mark type:] 下拉式列表中选择 “Mask Mark”并输入定位点名称和必要的注释。单
击 [OK]，弹出一个新窗口，显示该定位点可利用的设定。
注意 ) 名称长度不超过 30 个字符，可为除双引号以外的 ASCII 字符。
