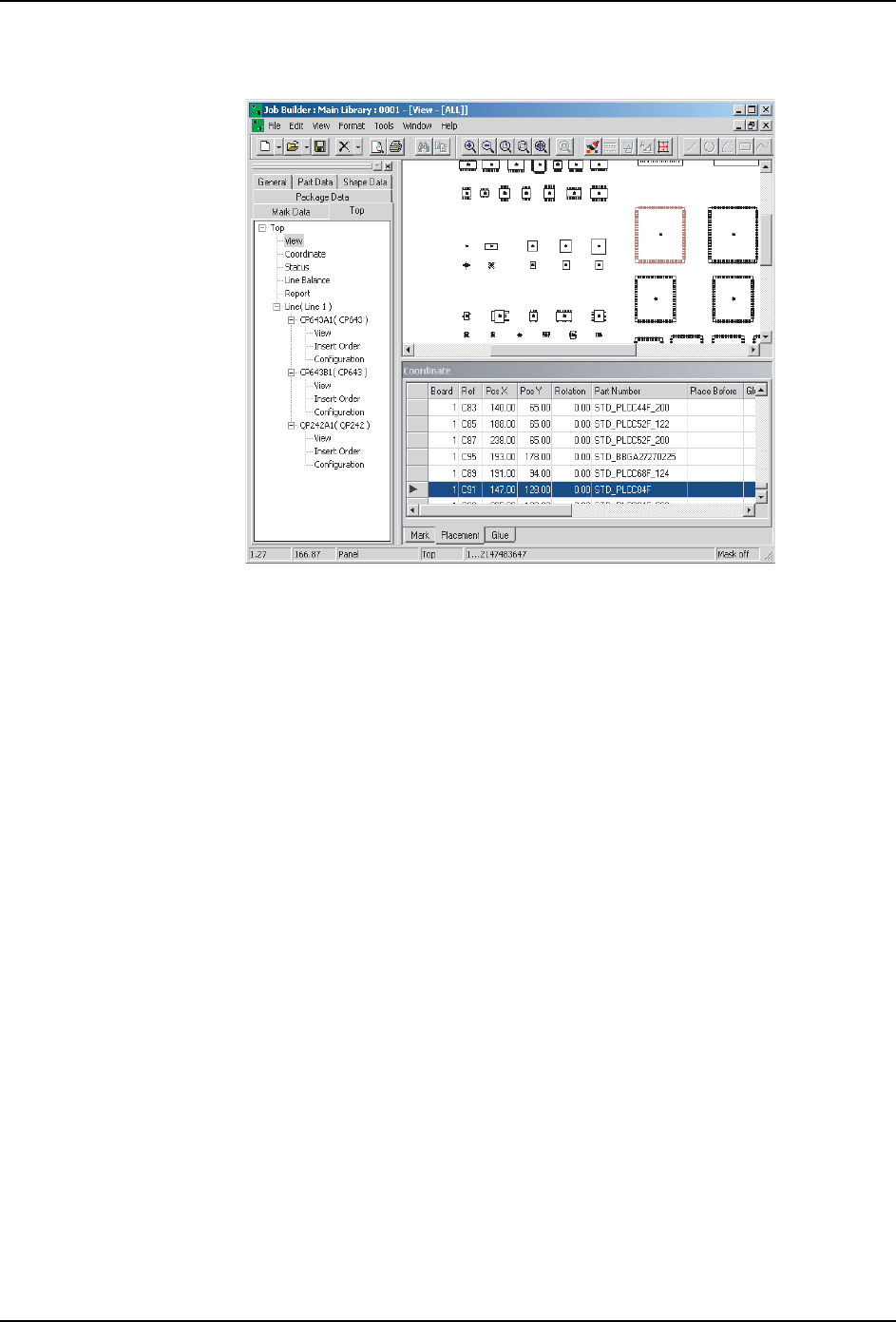

ETEN0643 2.Job 编制器 (Job Builder) Fuji Flexa 用户手册 23 2. Job 编制器 (Job Builder) 2.1 概述 Job 编制器用于创建、编辑 Job 和生产程序。可以 通过不同的方法创建 Job：手工创建、通 过 导 入 CAD 数 据、或 使 用 Job Wizard 创 建 Job。本 章 说 明 Job 编 制 器 的 主 要 功 能。 （Figure 2-1： ） Figu…
1. 导向器 (Director) ETEN0643
22 Fuji Flexa 用户手册
14.单击 [Finish] 关闭向导，Job 将在 Job 编制器中自动打开。请注意在关闭该 Job 前选择
[File]-[Save] 保存数据。
1.5.5 传输生产程序
[Transmission] 向导用来传输生产程序至机器。
1. 在导向器视窗的图标栏中单击 [Wizards]，显示可用的向导。
2. 单击 [Transmission] 显示 [Transmission Wizard – Fuji Flexa] 向导。
3. 在最初画面中，单击 [Browse] 弹出 [Select Data-Fuji Flexa] 对话框，选择待传输 Job。
4. 打开包含待传输 Job 的组。单击 Job 名选中该 Job 后，单击 [Open] 关闭该对话框。
5. 单击 [Next] 显示下一步骤。选择待传输的电路板的面之后从下拉式列表中选择生产线，
显示生产线上的机器。
6. 如果机器未含有任何已生成的生产程序，将在机器名前的图标内显示一红色 X。选择待传
输生产程序的机器，单击 [Next] 显示下一步骤。
7. 所选泽的 Job、版本号、组、生产线及待传输生产程序的机器显示在屏幕上。选择传输选
项，单击 [Finish] 传输生产程序到机器。
8. 系统弹出 [Transmission Status-Fuji Flexa] 对话框，在传输完成后单击 [Close]。如
果出现错误，单击 [Error Details...] 显示错误列表。
注意 ) 在机器的生产程序列表上，Job 名附加 _T 为正面生产程序，Job 名附加 _B 为反面生产程序。
1.5.6 创建报告
1. [Line Report] 向导用来创建生产线和机器生产状态的报告。
2. 在导向器视窗的图标栏中单击 [Wizards]，显示可用的向导。
3. 单击 [Line Report] 显示 [Line Reporter] 向导。
4. 在 STEP1 中，输入报告的开始和结束时间，之后指定生产线。如果需要也可以指定机器
或机器类型。单击 [Next] 显示下一步骤。
5. 在 STEP2 中，选择需要生成记录的生产程序。单击 [Next] 显示下一步骤。
6. 在 STEP3 中，清除无需生成报告的复选框。如果有必要可以在某些报告中设置选项。单
击 [Next] 显示下一步骤。
7. 在 STEP4 中，如果数据需保存在某一特定位置，选择 [Save reports] 复选框，之后输入
保存文件的路径。如果不清楚确切路径，单击有 3 个圆点的按钮，使用弹出的对话框指
定路径。完成后，单击 [Next] 进入最后步骤。
8. 确认所有设置正确。如果设置正确，单击 [Finish] 生成报告。报告将自动生成、打开，
并保存在指定位置。
2.Job 编制器 (Job Builder) ETEN0643
24 Fuji Flexa 用户手册
2.1.1 视图中的项目

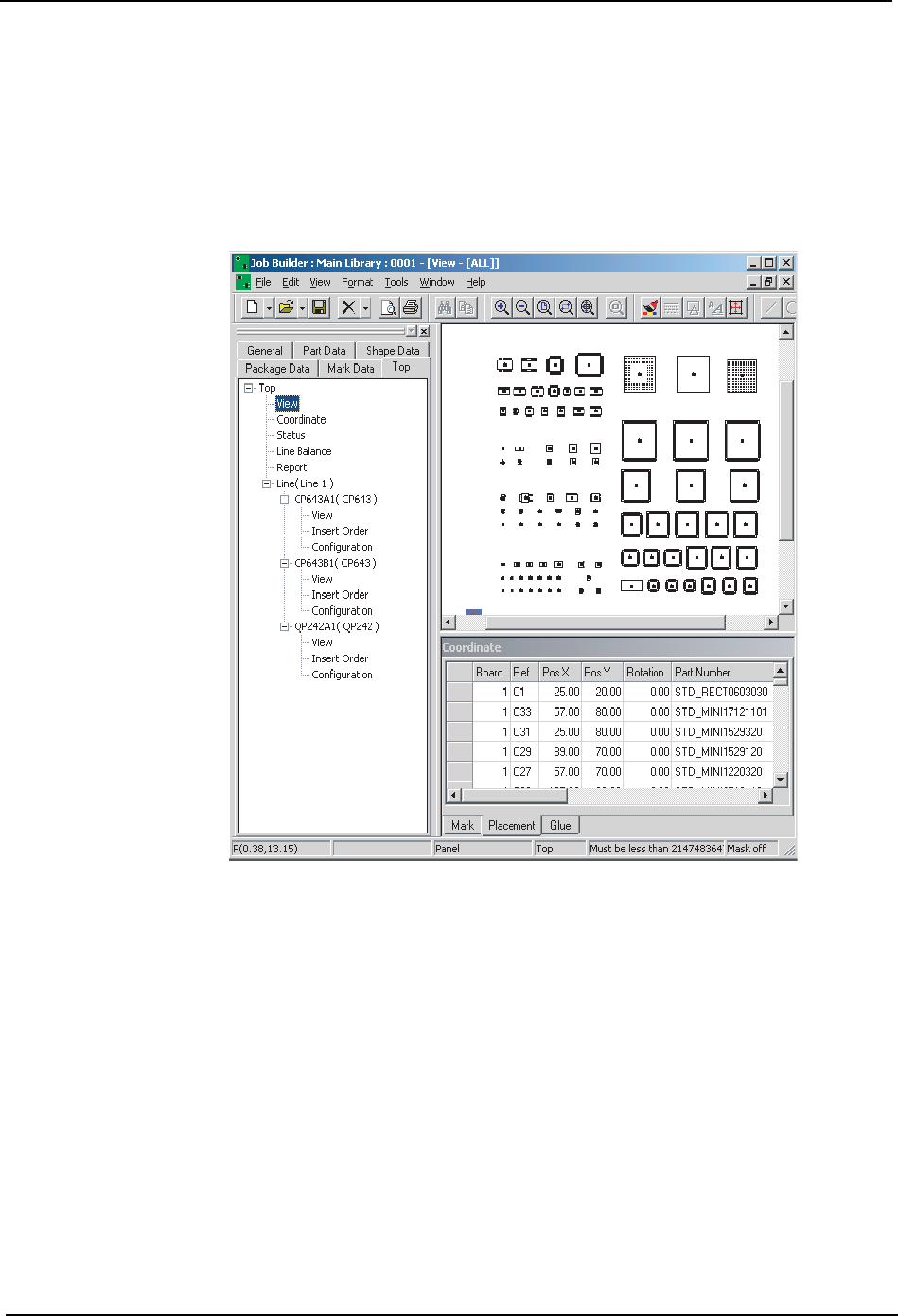

Figure 2-2：视图中的项目
在 Job 编制器的窗口中，菜单栏位于窗口顶部，菜单栏下面有若干工具栏。这些工具栏的位
置并非固定不变，可以用鼠标将它们拖动到窗口中所希望的位置。（Figure 2-2：）
当打开一个 Job 时，窗口通常显示 Job 信息栏，默认位置为窗口的左边。信息栏中的信息被
分成组：通用 （General）、元件数据 （Part Data）、定位点数据 （Mark Data）和 （电路
板的）正面 （Top）。如果元件数据使用相关模式，则 “外形数据 （Shape Data）” 与 “封
装数据 （Package Data）” 标签页也将显示在 Job 信息栏中。同一标签页中的数据以分层
格式放置。如果某名称下含有附加的信息或设置，在其名称前方会出现一个 “+”符号。单
击此 “+”号，“+”号会变为 “-”号，同时会在其名称下显示信息。要关闭这些信息时，
单击减号，信息将被隐藏。通过从 [View] 菜单中选择 [Job Information]，可以显示或者
隐藏 Job 信息栏。窗口显示从 Job 信息栏中选择的数据。可以同时打开多个数据窗口。
