2.Job 编制器 (Job Builder) ETEN0643
32 Fuji Flexa 用户手册
b. 如果已经知道基准定位点的参考记号，在 [Fiducial settings] 的空白区域双击鼠
标，在所显示的表格中输入基准定位点的参考记号和定位点名称。
c. 保存这些设置，以备将来再次使用。单击 [Save...]，弹出 [Save As] 对话框，为文
件选择路径和名称 （文件的扩展名为 .cis），最后单击 [Save]。
6. 单击 [OK]，弹出一个信息框。
7. 如果要删除现在的 Job，单击 [Yes]。如要保留 Job 中的当前数据，同时导入 CAD 文件制
作新的电路板，单击 [No]。消息框关闭后，弹出 [Adjust Parts Origin] 对话框。
8. 输入对 CAD 文件中指定元件的 x，y 坐标到元件本体中心位置的修正量。如有必要，为
CAD 文件中的每一个元件号都输入这样的修正量。单击 [Auto]，使系统自动确定这些修
正量。这样做的原因是因为 CAD 文件中有些元件使用的 x，y 坐标不是以元件本体中心位
置作为定位点 （例如：第一个引脚）。加入修正量的目的是为了对不同的定位做出相应
的补偿。
备注 ) 要读取以前保存了修正量的文件，单击 [Read...]，从弹出的对话框中选择目标文件，然后单
击 [Open]。
9. 保存这些设置，以备将来再次使用。单击 [Save...]，弹出 [Save As] 对话框，为文件选
择路径和名称 （文件的扩展名为 .adj），最后单击 [Save]。
10.单击 [OK]，CAD 数据被导入。
ETEN0643 2.Job 编制器 (Job Builder)
Fuji Flexa 用户手册 33
2.5 操作视图 / 窗口
在 Job 编制器中，有许多操作可以改变 Job 编制器的视图和窗口。有时，必须改变设置使操
作得以顺利进行。
2.5.1 显示工具栏
共有五个工具栏。通过点击工具栏中按钮之外的区域可以将这些工具栏拖放到画面上的任
意位置。

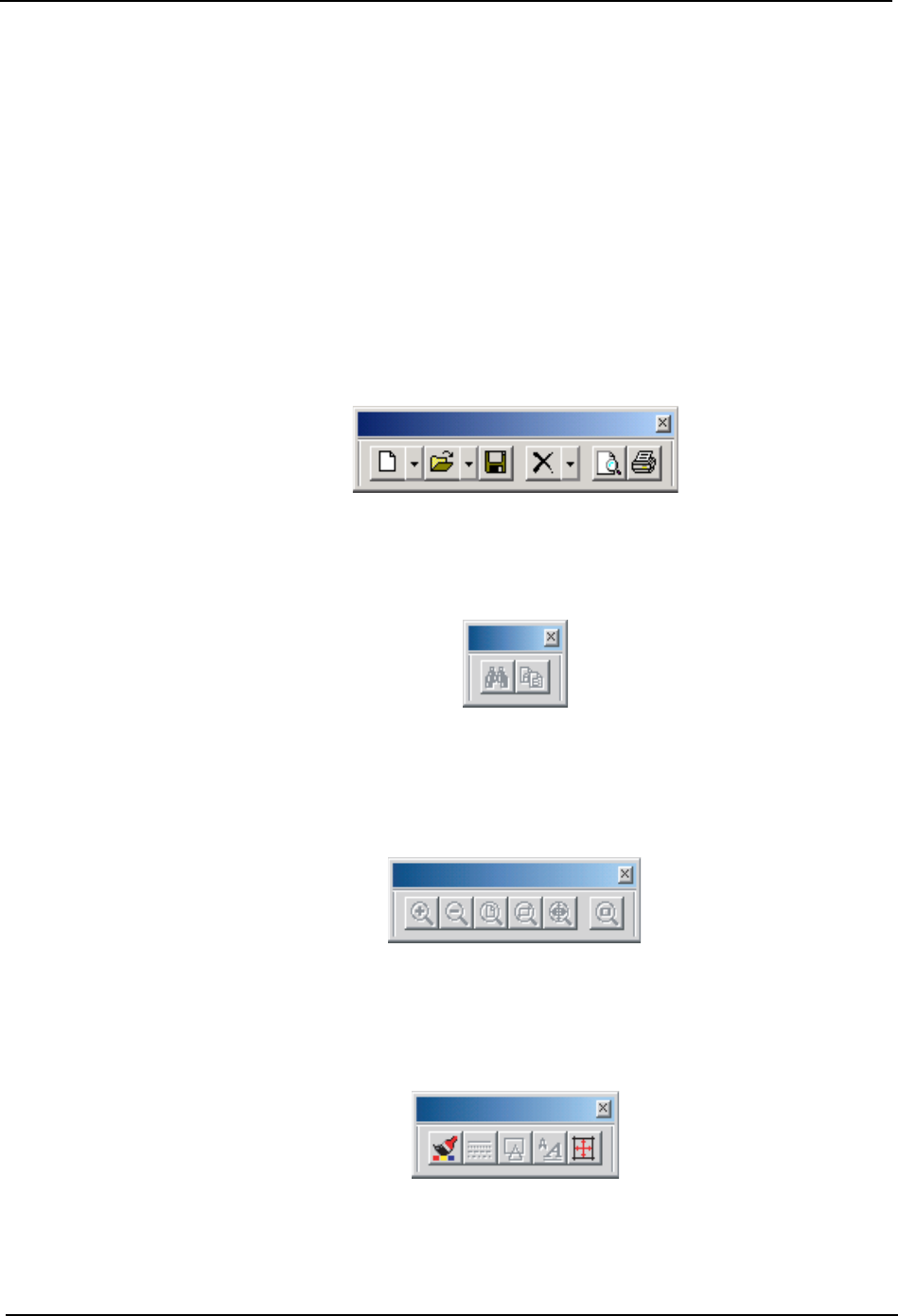

这五个工具栏分别为：
1. 标准工具栏：
包含 “新建 Job”，“打开 Job”，“保存”，“删除元件 / 定位点”、“打印 预览”和 “打
印” 操作的快捷按钮。
2. 编辑工具栏：
包含 “查找”和 “替换”操作的快捷按钮。
3. 视图工具栏：
包含 “放大”，“缩小”，“全显示”，“窗口放大”，“设置缩放率”和 “外形窗口” 操作
的快捷按钮。
4. 格式工具栏：
包含 “显示格式”，“线型格式”，“多边形格式”，“文本格式”和 “栅格格式” 操作的
快捷按钮。
5. 制图工具栏：
包含“绘制线段”，“绘制圆”，“绘制圆弧”，“绘制矩形”，“绘制曲线”和“输入文本”
FLXU2003S
FLXU0204S
FLXU0205S
FLXU0206S
2.Job 编制器 (Job Builder) ETEN0643
34 Fuji Flexa 用户手册
等制图操作的快捷按钮。其中，带有圆点的快捷按钮表示填充。
工具栏的显示与隐藏
1. 从菜单栏上依次选择 [View]-[Toolbar]，显示工具栏列表，单击表中工具栏前没有“√”
符号的工具栏名称，显示此工具栏。
2. 从菜单栏上依次选择 [View]-[Toolbar]，显示工具栏列表，单击表中工具栏前有 “√”
符号的工具栏名称，取消工具栏的显示。
2.5.2 窗口缩放
关于窗口缩放，有几种不同的指令选项。了解各种指令的不同作用，可以使用户在视图上的
操作更加快捷和方便。 可以从菜单栏、视图工具栏或者通过在视图中单击鼠标右键从弹出
的快捷菜单中选择缩放指令。
放大当前显示
确定将被放大的视图在激活状态，单击工具栏上的
以放大视图。以当前视图的中心为基准，放大此视图。
缩小当前显示
确定将被缩小的视图在激活状态。单击工具栏上的
缩小视图。
在视图中显示所有项目
确定目标视图在激活状态。单击工具栏上的
按钮，视图自动调节缩放的比例和移动方向，以保证所有的项目都显示在当前视图中。
放大特定区域
单击工具栏上的
按钮，然后将鼠标指针移动到目标区域的左上方，按住左键不放，将鼠标指针移动到目标区
域的右下方，使目标区域处于鼠标指针所绘制的矩形框内。单击后，目标区域在当前视图中
被放大。
FLXU0207S
