ETEN0643 3. 元件数据 (Part Data)
Fuji Flexa 用户手册 99
3.1.2 视图中的项目
编辑窗口的上部有菜单栏，菜单栏的下方是可以被分割并移动的工具栏。根据被打开的元件
数据的模式，会显示出两种不同的窗口。

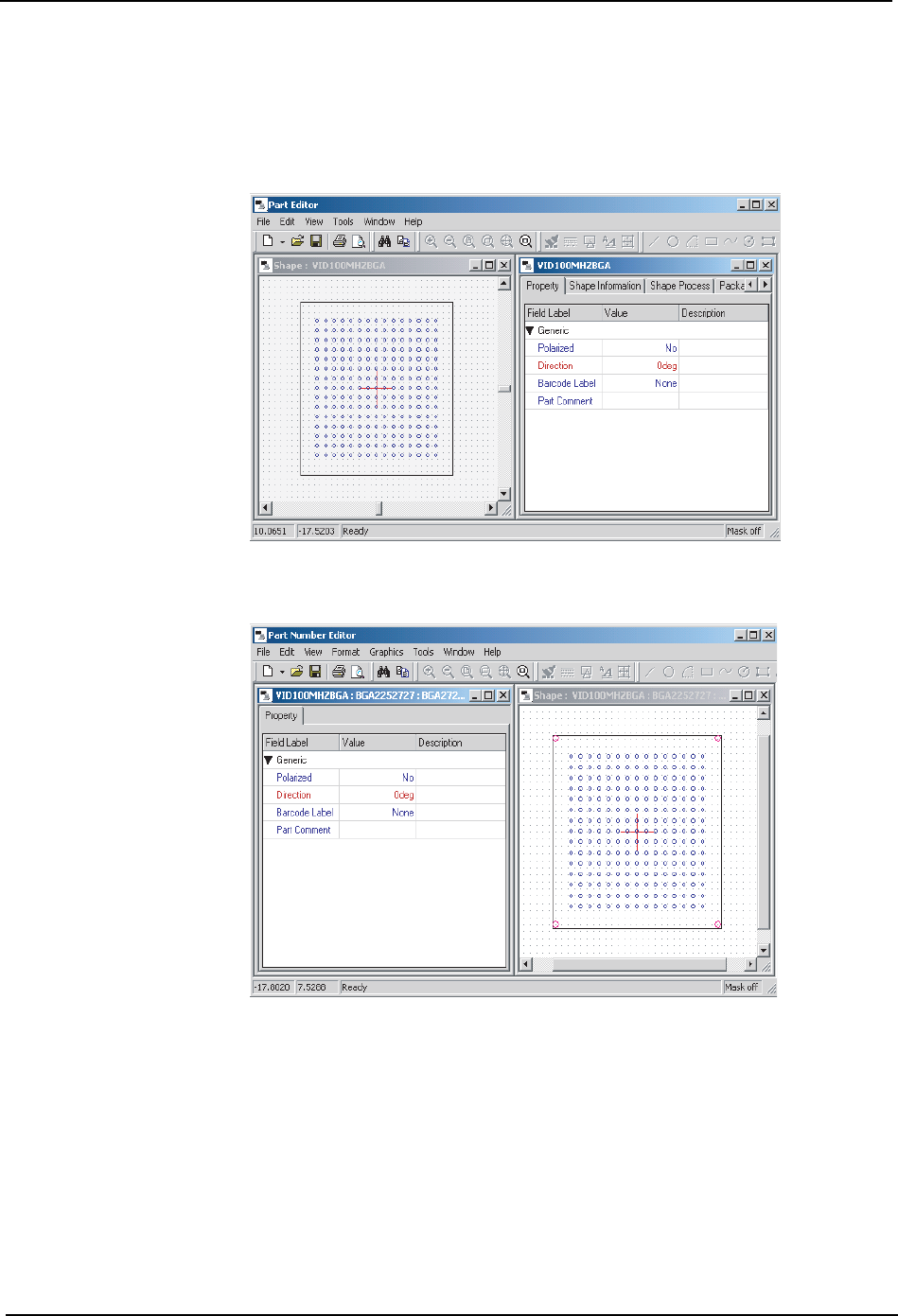

使用非相关模式时显示的元件数据窗口
使用相关模式时显示的元件数据窗口
元件号码编辑器
FLXU0304SFLXU0304S
FLXU0305SFLXU0305S
3. 元件数据 (Part Data) ETEN0643
100 Fuji Flexa 用户手册

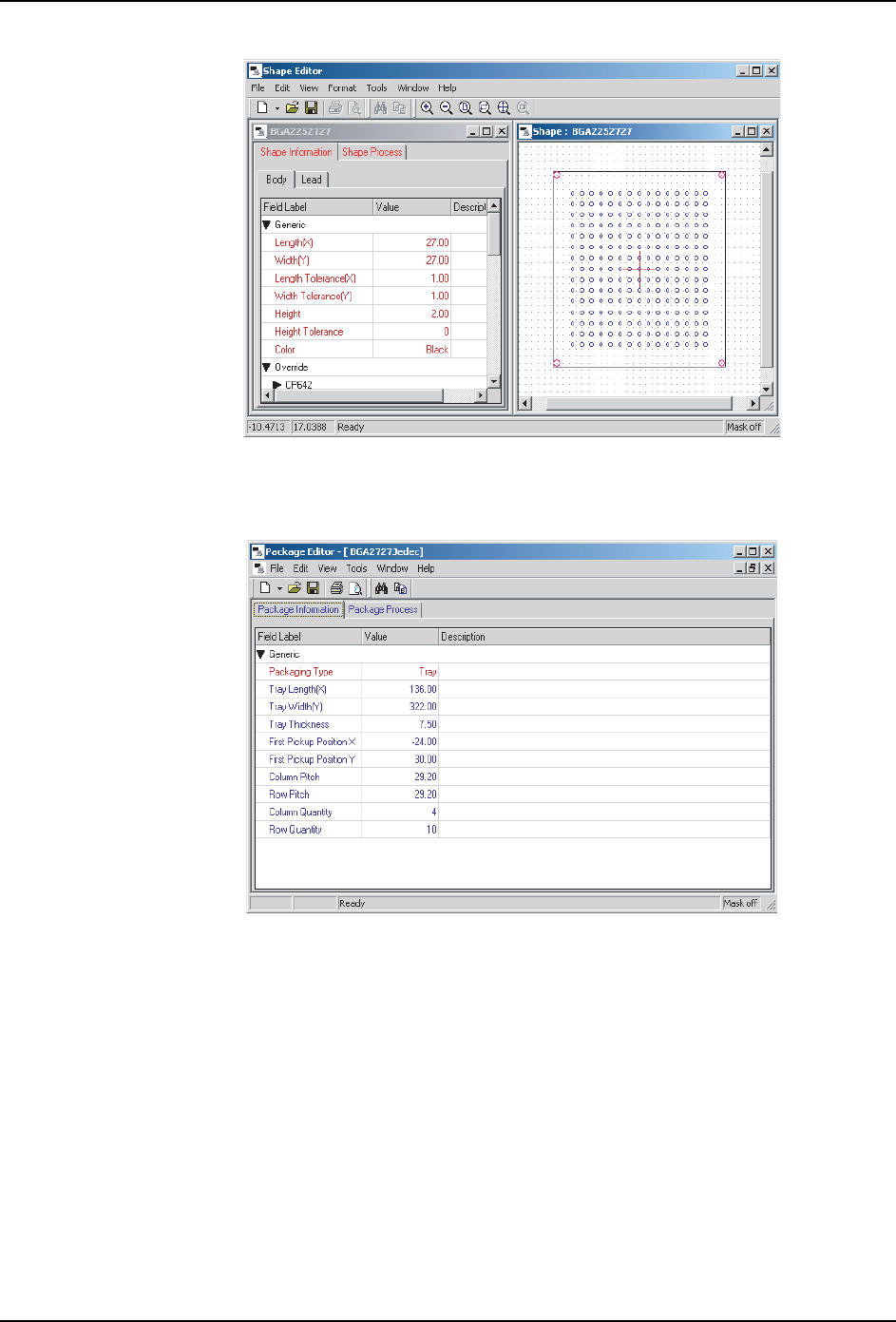

外形编辑器
封装编辑器
FLXU0306SFLXU0306S
FLXU0307SFLXU0307S
ETEN0643 3. 元件数据 (Part Data)
Fuji Flexa 用户手册 101
3.1.3 元件数据模板的显示窗口

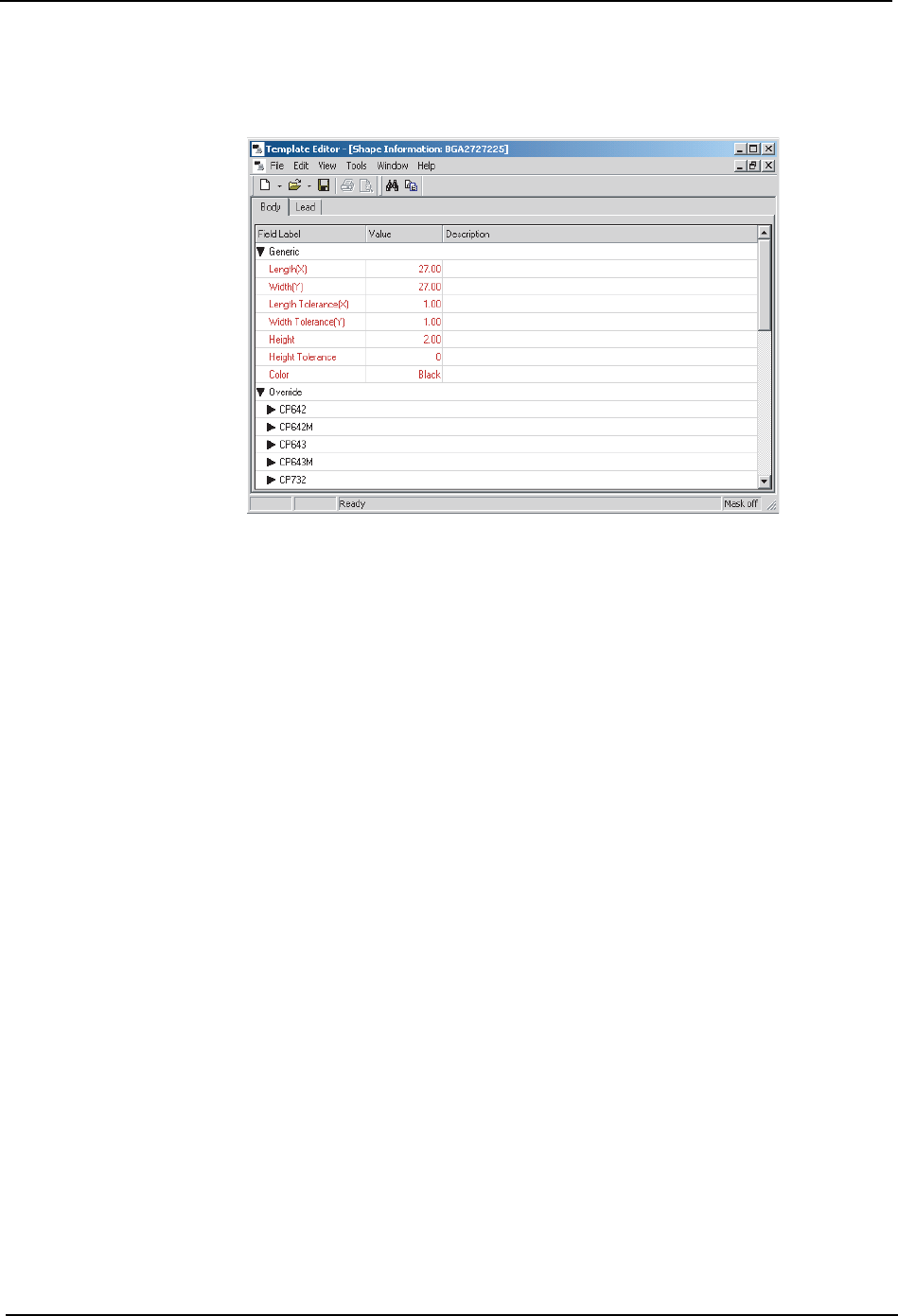

下图是元件数据模板的显示窗口。（Figure 3-4：）
Figure 3-4：元件数据模板
在元件编辑器、元件号码编辑器或者外形编辑器中打开数据时，会显示两个窗口。一个窗口
显示元件的外形图形。另外一个窗口显示并设置元件的数据。当打开元件数据模板时，仅显
示元件数据的数据部分。元件数据编辑窗口与元件数据模板窗口的另一个主要区别是
[File] 下的指令。元件数据模板窗口只有模板关联操作的指令，而元件数据窗口有更多的
指令，因为元件数据有更多的选项需要设置。因此，这两个窗口的工具栏也是不同的。
FLXU0308SFLXU0308S
