29. 网络设置 (Network Setup) ETEN0643
248 Fuji Flexa 用户手册
29.6.1 基本网络设置
在此设置中，除了机器通信服务、传输服务器、生产线监视器服务以外的所有服务器都安装
在公司的服务器上。主服务器通过 IIS 直接与 Internet 相连。必须将机器通信服务、传输
服务器、生产线监视器服务器安装到安装了 C/C 和 GEM 主服务器的电脑上。（Figure 29-1：）
优点： 所有的数据服务器集中在同一位置。
由于所有的 Job、元件数据和生产线数据都集中在同一位置，
因此方便数据的备份。
由于与 Job 相关的数据都集中在同一位置，在所有 Fuji Flexa
网络设置中，网络通信量最小。
缺点： 服务器的工作负载量大。
服务器通过 IIS 在 Internet 上曝光。
各电脑的设置： 请参照以下的表格对各电脑进行设置。
Table29-1SRVR 设置
Fuji Flexa Server
Setup
（Fuji Flexa 服务
器设置）
Common 标签页 所有复选框被选中
User Server 标签页 Job server： SRVR
Part data server： SRVR
Line server： SRVR
Job Server 标签页 全局 Job 所在位置的路径
Part Data Server 标签页 元件数据所在位置的路径
Line Server 标签页 生产线数据所在位置的路径
Fuji Flexa Setup
（ Fuji Flexa 设置）
无需设置
Line Monitor Server
Setup
（生产线监视器服务
器设置）
Web Server 标签页 Host: SRVR
Virtual Folder: fujiflexa
Time Server 标签页 Host name: SRVR
Schedule Service 标签页 进度表数据所在位置的路径
Other 标签页 根据需要进行设置
Line Monitor Setup
（生产线监视器设置）
无设置
Table29-2PRGA， PRGB， LINEMGR 设置
Fuji Flexa Server
Setup
（Fuji Flexa 服务器
设置）
Common 标签页 清除所有复选框
User Server 标签页 无设置
Job Server 标签页 无设置
Part Data Server 标签页 无设置
Line Server 标签页 无设置
ETEN0643 29. 网络设置 (Network Setup)
Fuji Flexa 用户手册 249
Fuji Flexa Setup
（Fuji Flexa 设置）
User Server 标签页 User server： SRVR
Job Settings 标签页 选择 [Use Local jobs] 复选框
指定本地 Job 的位置
Other 标签页 根据需要进行设置
Line Monitor Server
Setup
（生产线监视器服务器设
置）
无设置
Line Monitor Setup
（生产线监视器设置）
无设置
Table29-3OPERA， OPERB， OPERC 设置
Fuji Flexa Server
Setup
（Fuji Flexa 服务器
设置）
Common 标签页 清除所有复选框
User Server 标签页 无设置
Job Server 标签页 无设置
Part Data Server 标签页 无设置
Line Server 标签页 无设置
Fuji Flexa Setup
（Fuji Flexa 设置）
User Server 标签页 User server： SRVR
Job Settings 标签页 选择 [Use Local jobs] 复选框
指定本地 Job 的位置
Other 标签页 根据需要进行设置
In Line
Configuration Flie
（在生产线配置文件
中）
For machines on OPERA
line
（对所有在 OPERA 生产线
上的机器）
Machine Com. Svr.: OPERA
C/C Comp. Name: OPERA
Gem Host Name: OPERA
For machines on OPERB
LINE
（对所有在 OPERB 生产线
上的机器）
Machine Com. Svr.: OPERB
C/C Comp. Name: OPERB
Gem Host Name: OPERB
For machines on OPERC
LINE
（对所有在 OPERC 生产线
上的机器）
Machine Com. Svr.: OPERC
C/C Comp. Name: OPERC
Gem Host Name: OPERC
Line Montior Server
Setup
（生产线监视器服务
器设置）
无设置
Line Monitor Setup
（生产线监视器设置）
Path for location to store 存放生产数据的位置的路径
production data.
Table29-2PRGA， PRGB， LINEMGR 设置
29. 网络设置 (Network Setup) ETEN0643
250 Fuji Flexa 用户手册

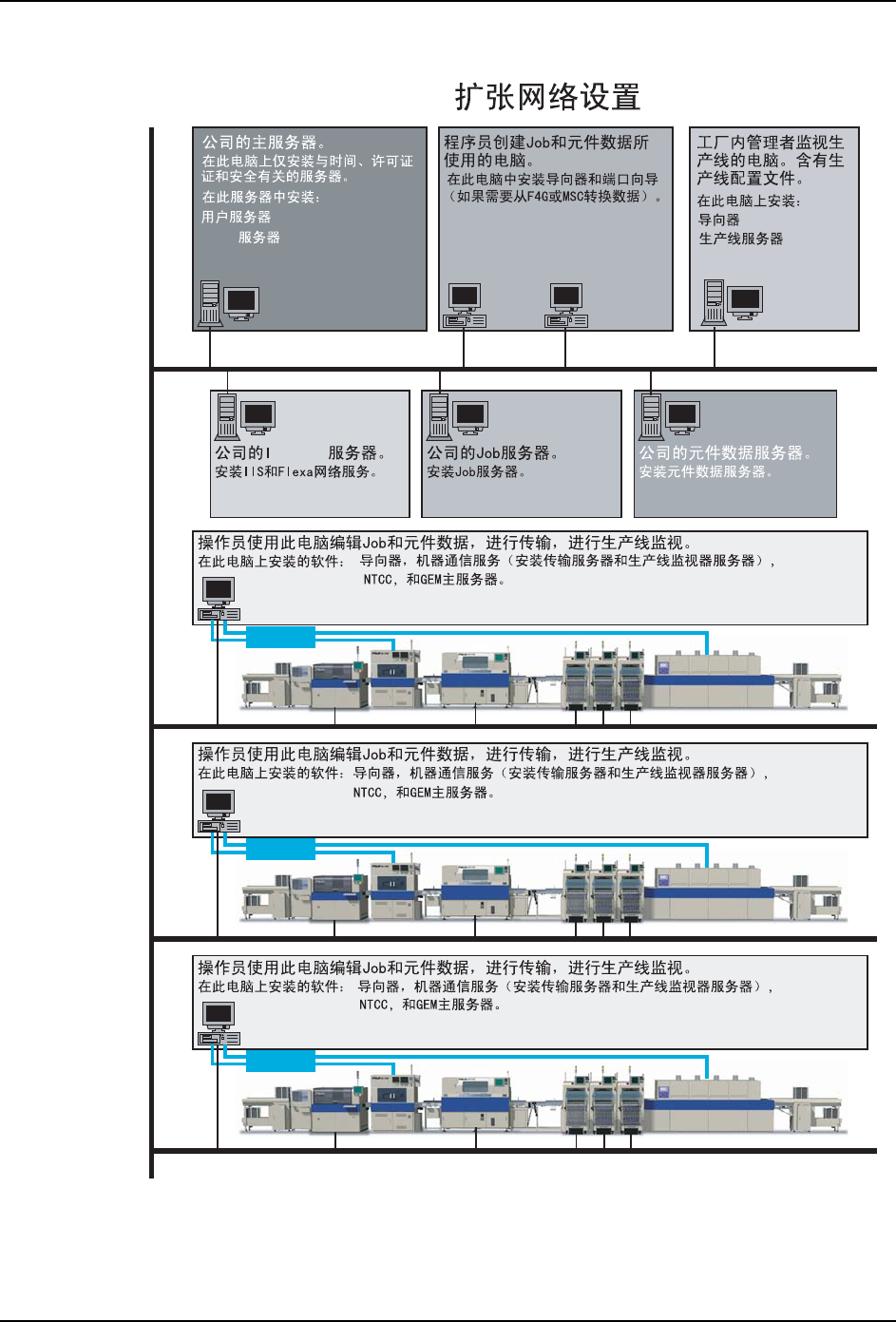

Figure 29-2：扩张网络设置
FLXU24002S
Name:
PRGA
Name:
PRGB
Name:
LINEMGR
Name:
SRVR
Name:
OPERA
Name:
OPERB
Name:
OPERC
Name:
INTSRVR
Name:
JSRVR
Name:
PDSRVR
RS-232C
RS-232C
RS-232C
NTP
.
nternet
