29. 网络设置 (Network Setup) ETEN0643 256 Fuji Flexa 用户手册 29.6.3 使用服务器的网络设置 在此设置中公司内有三台服务器。 一台是 Interne t 关联服务器、 一台 是办公室内的服务器， 一台是工厂内的服务器。数据服务器及 Interne t 服务安装在这些不同 的服务器上。在操作 员所使用的以外的电脑中仅安装 导向器。 必须将机器通信服务、 传输服务器、 生产线监视器 服务器安…
ETEN0643 29. 网络设置 (Network Setup)
Fuji Flexa 用户手册 255

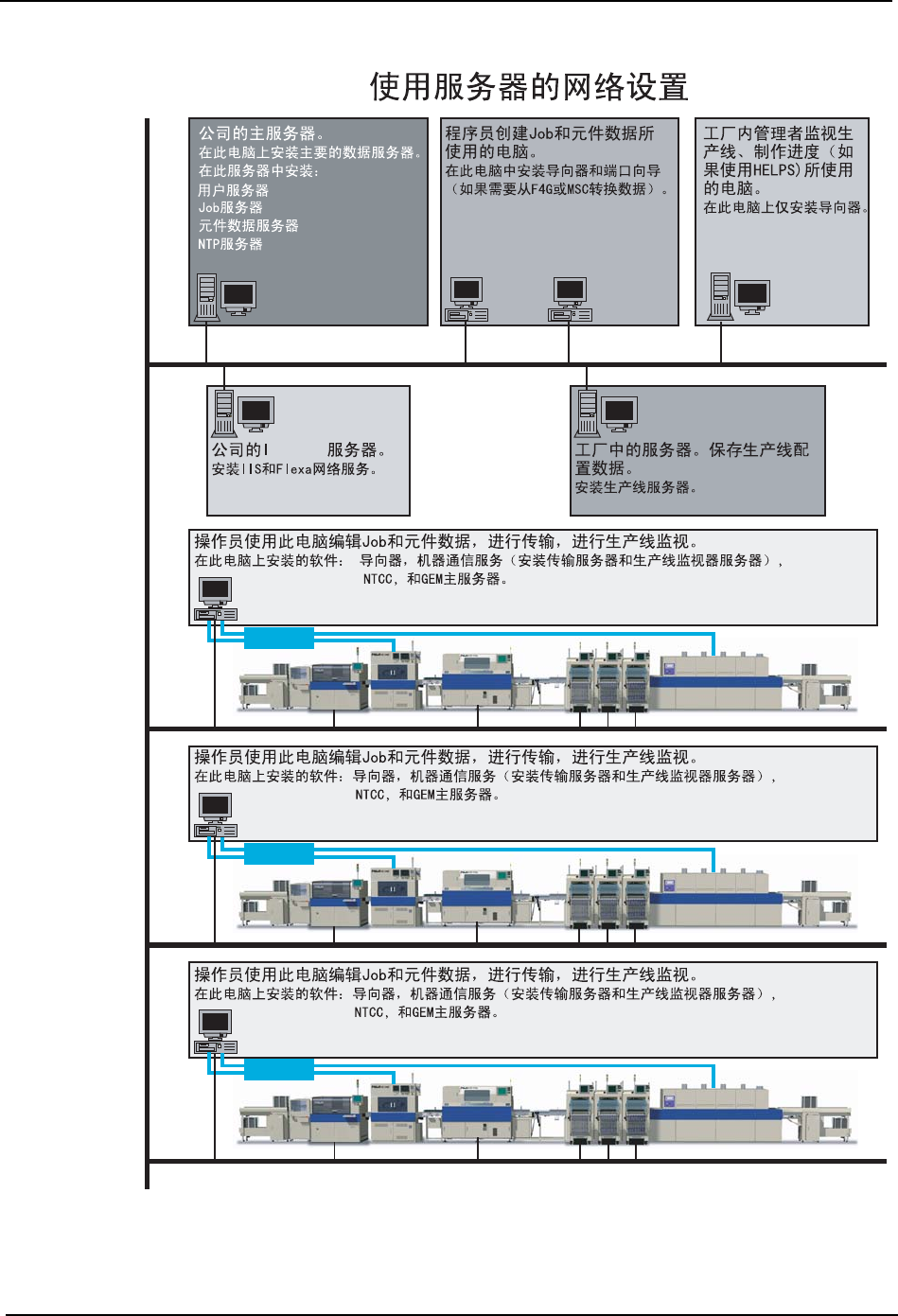

Figure 29-3：使用服务器的网络设置
Name:
PRGA
Name:
PRGB
Name:
LINEMGR
Name:
SRVR
Name:
OPERA
Name:
OPERB
Name:
OPERC
Name:
INTSRVR
Name:
FCSRVR
RS-232C
RS-232C
RS-232C
nternet
FLXU24003S
29. 网络设置 (Network Setup) ETEN0643
256 Fuji Flexa 用户手册
29.6.3 使用服务器的网络设置
在此设置中公司内有三台服务器。一台是 Internet 关联服务器、一台是办公室内的服务器，
一台是工厂内的服务器。数据服务器及 Internet 服务安装在这些不同的服务器上。在操作
员所使用的以外的电脑中仅安装导向器。必须将机器通信服务、传输服务器、生产线监视器
服务器安装到安装了 C/C 和 GEM 主服务器的电脑上。（Figure 29-3：）
优点： 由于服务器是作为 Fuji Flexa 服务器所使用的，必
须定时对服务器内的数据进行备份。
由于服务器必须始终工作，因此在对其进行访问时
不会出现问题。
因为运行 IIS 的电脑不是主服务器，所以即使网络
上发生事件，也不会对主服务器产生影响。而且，
运行 IIS 的电脑能够在不影响主服务器上的关联项
目的情况下正常运行。
由于 Fuji Flexa 服务器分配在不同的电脑上，可以
减轻各电脑的工作负载量。
与 Job 相关的数据的集中化减少了对网络的访问，
从而降低了网络通信量。
缺点： 工厂内需要一个服务器。
各电脑的设置： 请参照以下的表格对各电脑进行设置。
Table29-11SRVR 设置
Fuji Flexa Server
Setup
（Fuji Flexa 服务器
设置）
Common 标签页 选择 [User Server]、[Job Server]、
[Part data Server] 复选框
清除 [Line Server] 复选框
User Server 标签页 Job server: SRVR
Part data server: SRVR
Line server: FCSRVR
Job Server 标签页 全局 Job 所在位置的路径
Part Data Server 标签页 元件数据所在位置的路径
Line Server 标签页 无设置
Fuji Flexa Setup
（Fuji Flexa 设置）
无需设置
Line Monitor Server
Setup
（生产线监视器服务
器设置）
Web Server 标签页 Host: INTSRVR
Virtual Folder: fujiflexa
Time Server 标签页 Host name: SRVR
Schedule Service 标签页 进度数据所在位置的路径
Other 标签页 根据需要进行设置
Line Monitor Setup
（生产线监视器设置）
无设置
ETEN0643 29. 网络设置 (Network Setup)
Fuji Flexa 用户手册 257
Table29-12PRGA， PRGB 设置
Fuji Flexa Server
Setup
（Fuji Flexa 服务器
设置）
Common 标签页 清除所有复选框
User Server 标签页 无设置
Job Server 标签页 无设置
Part Data Server 标签页 无设置
Line Server 标签页 无设置
Fuji Flexa Setup
（Fuji Flexa 设置）
User Server 标签页 User Server: SRVR
Job Settings 标签页 选择 [Use Local jobs] 复选框
指定本地 Job 的位置
Other 标签页 根据需要进行设置
Line Monitor Server
Setup
（生产线监视器服务
器设置）
无设置
Line monitor Setup
（生产线监视器设置）
无设置
Table29-13LINEMGR 设置
Fuji Flexa Server
Setup
（Fuji Flexa 服务器
设置）
Common 标签页 清除所有复选框
User Server 标签页 无设置
Job Server 标签页 无设置
Part Data Server 标签页 无设置
Line Server 标签页 无设置
Fuji Flexa Setup
（Fuji Flexa 设置）
User Server 标签页 User Server: SRVR
Job Settings 标签页 选择 [Use Local jobs] 复选框
指定本地 Job 的位置
Other 标签页 根据需要进行设置
Line Monitor Server
Setup
（生产线监视器服务
器设置）
无设置
Line monitor Setup
（生产线监视器设置）
无设置
Table29-14INTSRVR 设置
Fuji Flexa Server
Setup
（Fuji Flexa 服务器
设置）
Common 标签页 清除所有复选框
User Server 标签页 无设置
Job Server 标签页 无设置
Part Data Server 标签页 无设置
Line Server 标签页 无设置
Fuji Flexa Setup
（Fuji Flexa 设置）
User Server 标签页 User Server: SRVR
Other 标签页 无设置
