3OM-1602
1-56
第一章 5. 生产 ( 出厂 ) 调整
•
自动教示的步骤
Procedure
(1) 选择实行教示的吸嘴储料器 (1、2)
(2) 按吸嘴储料器选择按钮 [NST-1] 或 [NST-2]，选择进行教示的吸嘴储料
器。
(3)
按下 [ 教示实行 ] 按钮。
•
实行教示时，检测到启动条件。
•
教示结果显示在
“
教示数据
”
显示部的
“
实行后
”
中。
•
在教示的实行途中发生识别异常时或按操作台的 [STOP] 按钮，装置
便进入暂停中状态。可以重新启动。
可以重新启动。
•
在暂停中状态下，不能选择其他菜单。
结束教示后，指定安装头自动返回到原点。
(4) 按下 [ 保存 ] 按钮。
( 保存教示结果。)
1201-003
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-57
1201-004

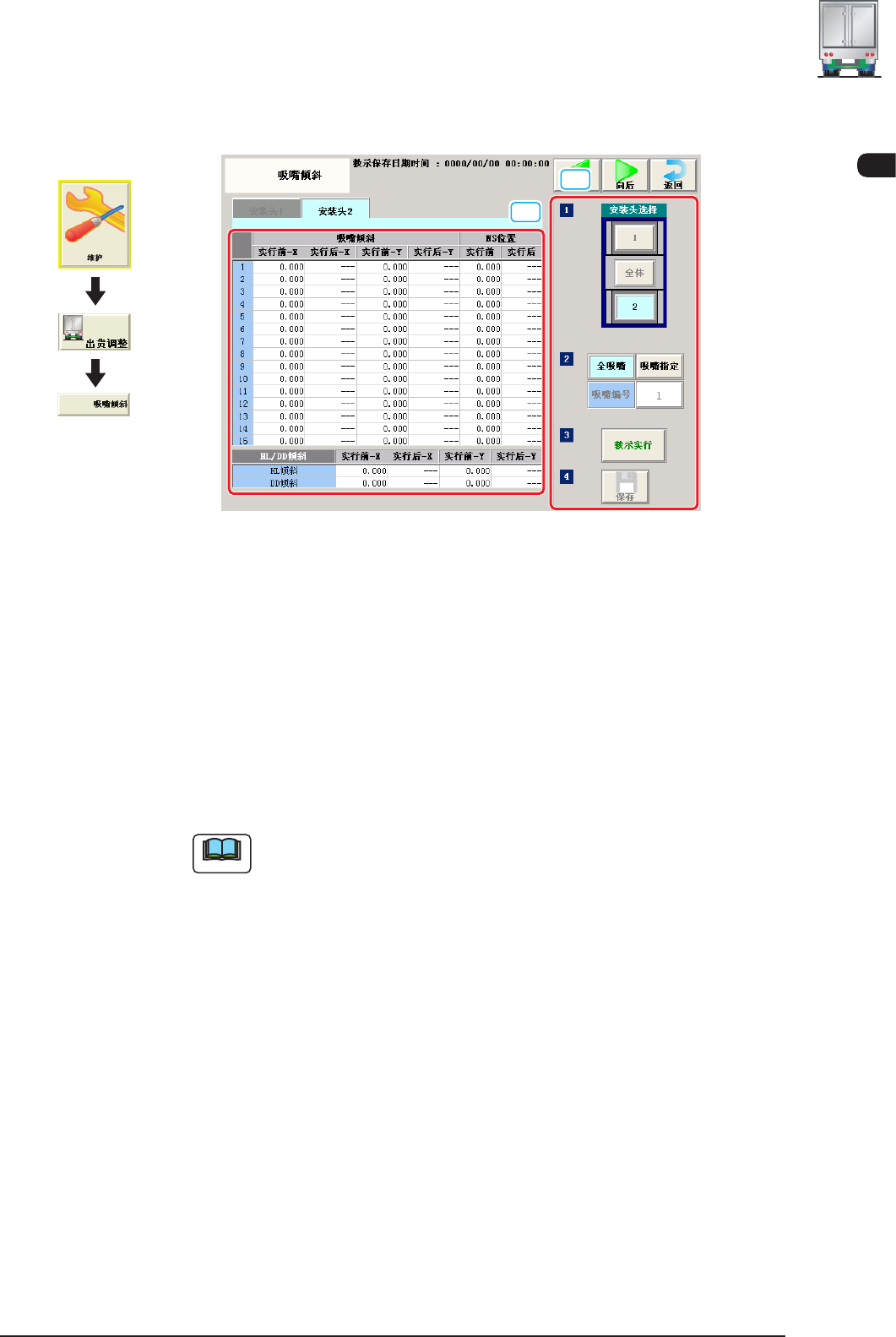

5.14 吸嘴倾斜
对补正安装头吸嘴倾斜的补正值数据进行教示。
[1]
[2]
F3A38
[1] 教示数据显示部
显示指定安装头吸嘴的教示数据。
[2] 教示手順显示部
配置有教示中使用的按钮。
安装头选择
用图像显示表示安装头位置的按钮。
请选择成为教示对象的吸嘴对应的安装头。
Note
也可以用界面上方的 Tab 切换显示。
[ 全吸嘴 ] 按钮
进行全吸嘴的教示。
[ 吸嘴指定 ] 按钮
指定进行教示的吸嘴。
选择 [ 吸嘴指定 ] 按钮，按下
“
吸嘴编号
”
，便显示输入界面。
界面展开
3OM-1602
1-58
第一章 5. 生产 ( 出厂 ) 调整
[ 教示实行 ] 按钮
实行教示。
[ 保存 ] 按钮
保存教示结果。
•
教示用治具
安装头吸嘴倾斜补正值的教示使用 QFP 玻璃治具 JG-0188。
•
治具吸取用吸嘴
QFP 玻璃治具的吸取用使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴
HA09C。
•
教示的步骤
Procedure
(1) 实行教示前，交换治具吸嘴的吸嘴，在元件识别照相机的治具放置场
所设置 QFP 玻璃治具。
( 请将 QFP 玻璃治具的印刷面朝下。)
(2) 选择实行安装头吸嘴倾斜教示的安装头 (1、2) 及吸嘴。
(3)
按下 [ 教示实行 ] 按钮。
( 实行安装头吸嘴倾斜补正值的教示。)
•
实行教示时，检测到启动条件。
•
在暂停中状态下，不能选择其他菜单。
结束教示后，指定的安装头自动返回到原点。
教示结果显示在
“
安装头吸嘴倾斜补正值
”
显示部中。
(4) 重复步骤 (1) ～ (3)，实行必要吸嘴的教示。
(5)
结束教示后，拆卸 QFP 玻璃治具。
(6) 按下 [ 保存 ] 按钮。
( 保存教示结果。)
