3OM-1602 1-84 第一章 6. 装置诊断 6.3 认识 ( 识别 ) 显示元件识别及线路板识别的输入信号诊断状况。 [1] F3A64 [1] Tab “ 认识 ” 界面分为以下 5 个选项卡，按下 Tab，便显示各选项卡。 Tab 内 容 照明面板 进行照明面板的诊断。 认识 ( 识别 ) 照明 进行元件识别照明、线路板识别照明的检查。 图像读取 进行元件识别照相机、线路板识别照相机的检查。 计数面板 进行横梁的计数值确认，…
3OM-1602
第一章 6. 装置诊断
1-83
1201-004
(3) 固件
在
“
一览
”
界面，按下 [ 固件 ] 按钮，便显示
“
固件
”
界面。
F3A63
3OM-1602
1-84
第一章 6. 装置诊断
6.3 认识 ( 识别 )
显示元件识别及线路板识别的输入信号诊断状况。
[1]
F3A64
[1] Tab
“
认识
”
界面分为以下 5 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
照明面板 进行照明面板的诊断。
认识 ( 识别 ) 照明 进行元件识别照明、线路板识别照明的检查。
图像读取 进行元件识别照相机、线路板识别照相机的检查。
计数面板 进行横梁的计数值确认，确认接线状态和计数面板的状态。
其它 进行选项的二维条形码读取授权 (GS-DL100) 的确认。
T3A10
1201-004
界面展开
3OM-1602
第一章 6. 装置诊断
1-85

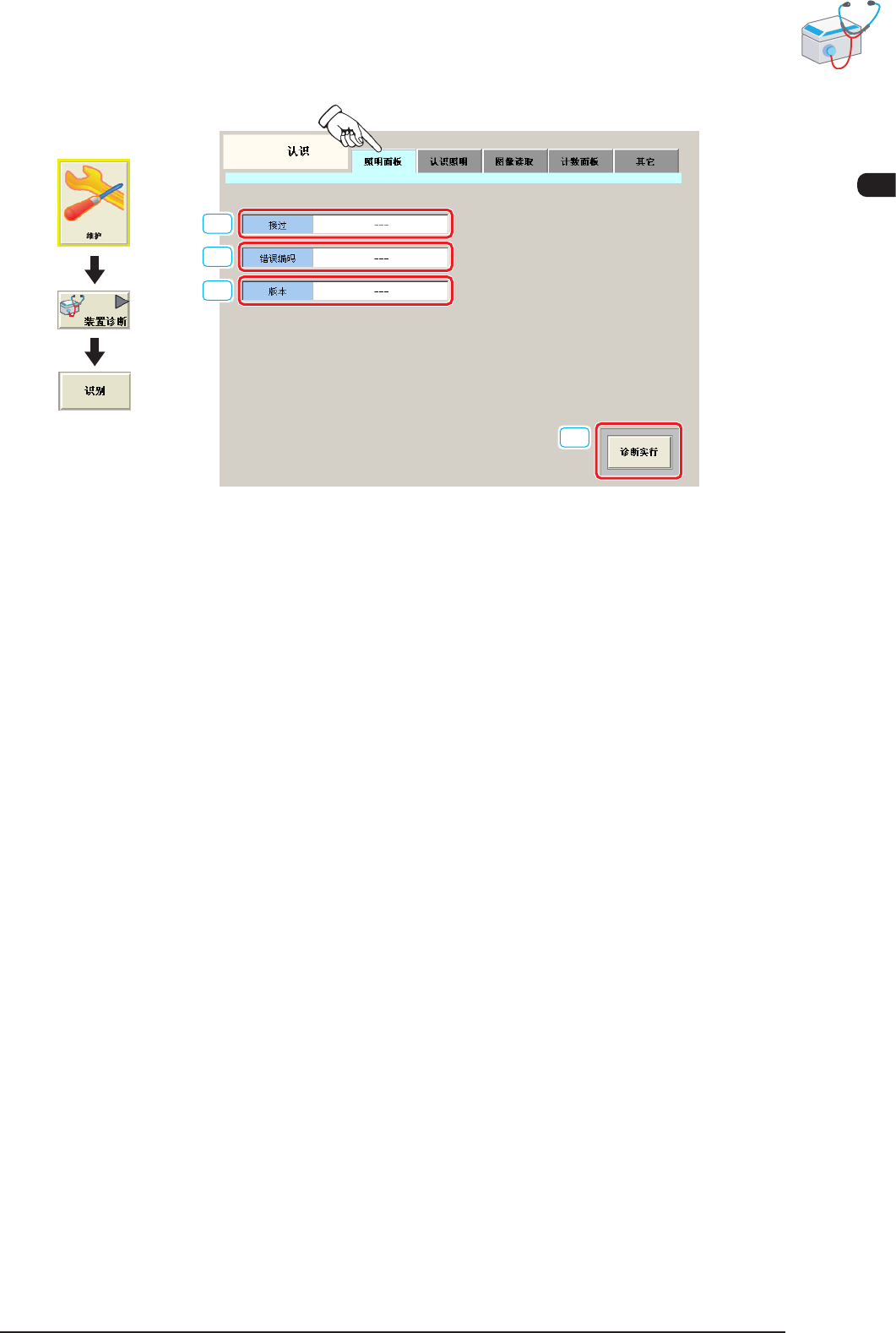

6.3.1 照明面板
[1]
[2]
[4]
[3]
F3A65
[1] 接过 ( 结果 )
显示照明面板的诊断结果。
[2] 错误编码
显示照明面板的错误编码。
[3]
版本
实行诊断后正常时，显示照明控制面板固件的版本。
[4] [ 诊断实行 ] 按钮
实行照明控制面板的诊断。
1103-002
界面展开
