3OM-1602 1-32 第一章 5. 生产 ( 出厂 ) 调整 1201-003 [4] 教示步骤显示部 配置有教示中使用的按钮。 照相机选择 选择进行教示的照相机。 [XY 横梁退避位置移动 ] 按钮 将 XY 横梁移动到退避位置。 [ 治具设置确认 ] 按钮 确认治具设置的按钮。 [ 教示实行 ] 按钮 进行选中照相机的教示。 [ 治具取除 ( 拆取 ) 确认 ] 按钮 确认治具拆取的按钮。 [ 保存 ] 保存教示结果。 • 元…
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-31
1201-004
5.4 元件认识相机 ( 识别照相机 ) 照明
进行元件识别照相机照明的教示。
[1]
[2]
[4]
[3]
F3A20

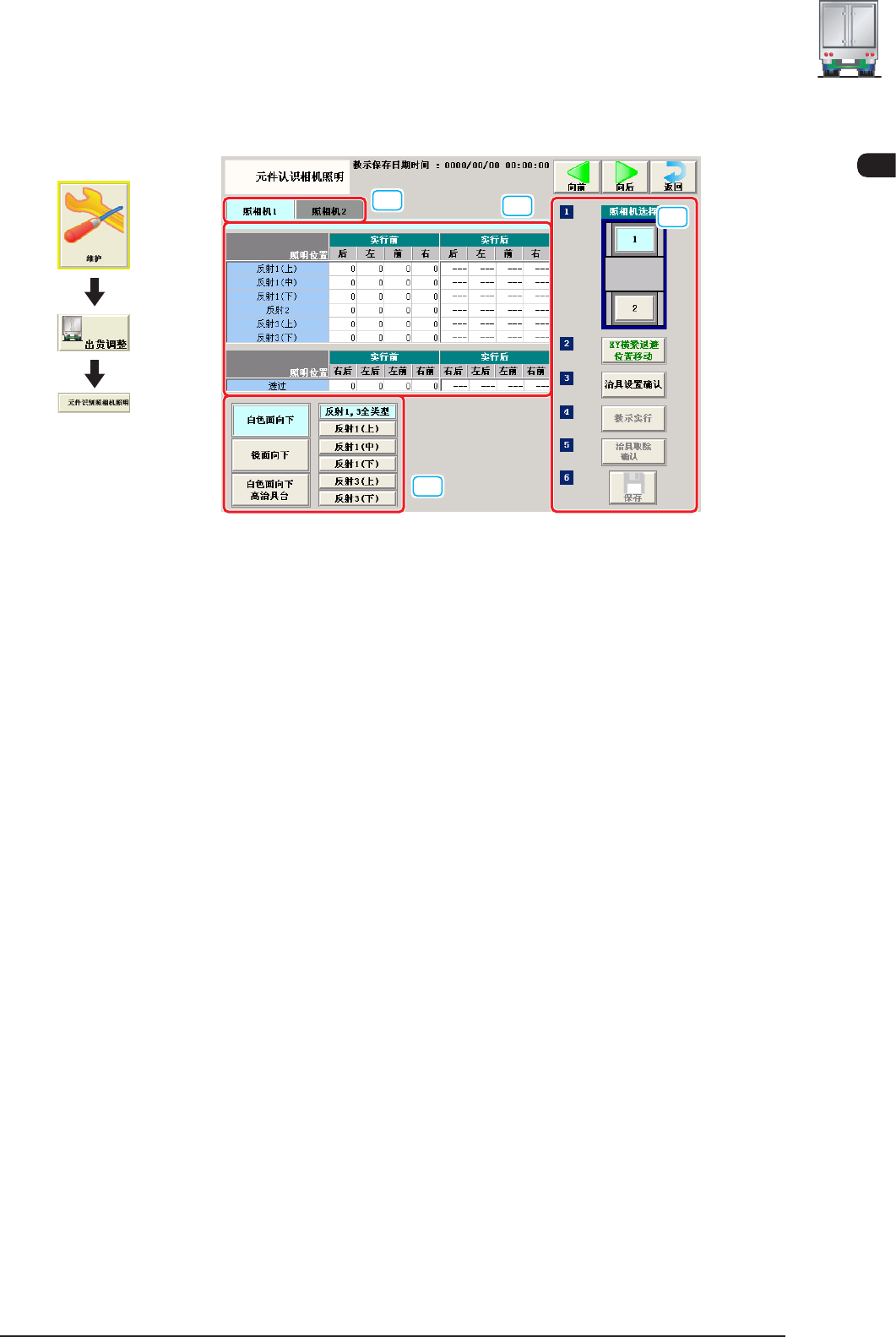

[1] 照相机选择 Tab
选择进行教示的照相机。
[2] 教示数据显示部
显示指定照相机的各照明模式的补正值数据。
[3]
照明模式选择
从以下选择照明模式。
[ 白色面向下 ] 按钮
“
反射 1,3 全类型
”
、
“
反射 1( 上 )
”
、
“
反射 1( 中 )
”
、
“
反射 1( 下 )
”
、
“
反射 3( 上 )
”
、
“
反射 3( 下 )
”
[ 镜面向下 ] 按钮
“
反射 2
”
[ 白色面向下高治具台 ] 按钮
“
透过
”
界面展开
3OM-1602
1-32
第一章 5. 生产 ( 出厂 ) 调整
1201-003
[4] 教示步骤显示部
配置有教示中使用的按钮。
照相机选择
选择进行教示的照相机。
[XY 横梁退避位置移动 ] 按钮
将 XY 横梁移动到退避位置。
[ 治具设置确认 ] 按钮
确认治具设置的按钮。
[ 教示实行 ] 按钮
进行选中照相机的教示。
[ 治具取除 ( 拆取 ) 确认 ] 按钮
确认治具拆取的按钮。
[ 保存 ]
保存教示结果。
•
元件识别照明教示用治具
在元件识别照相机照明的教示中使用如下治具元件。
实行教示前，与教示用玻璃治具安装辅助用具组合起来，设置在元件识
别照相机上，结束教示后，请务必拆卸。

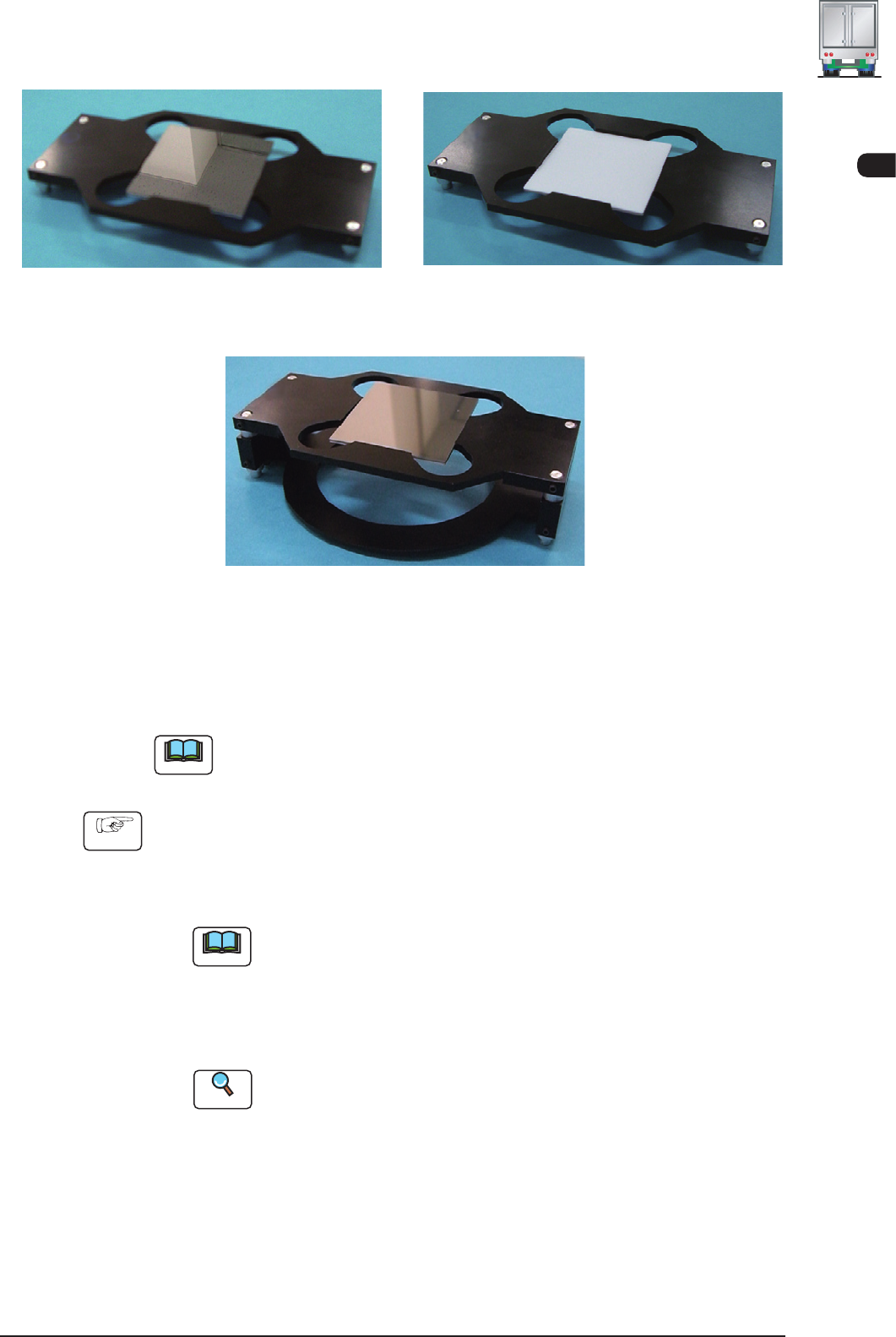

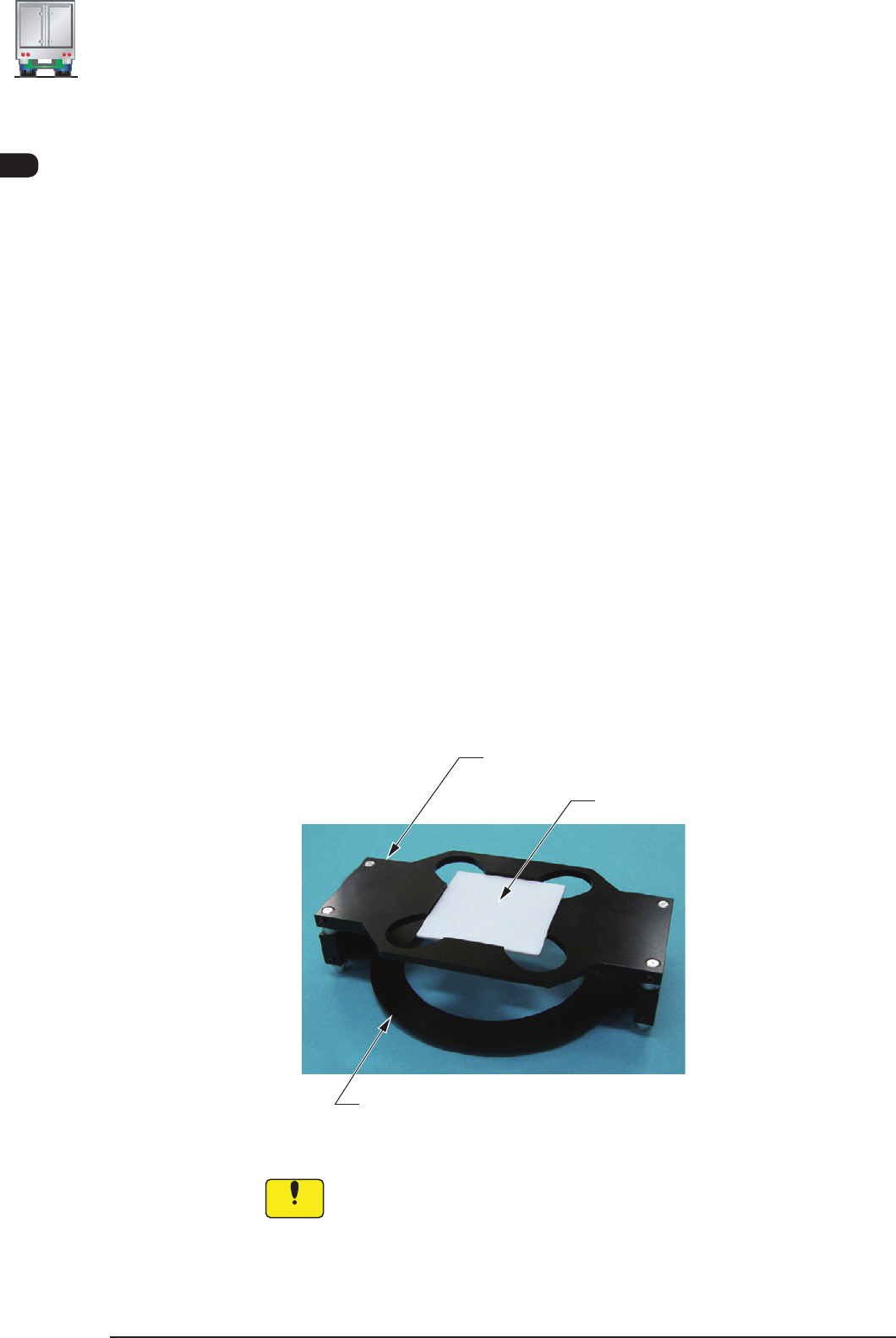

教示用玻璃治具安装辅助用具1(JG-0287)
教示用玻璃治具(JG-0286)
教示用玻璃治具安装辅助用具2(高台治具)
F3A21
Notice
请正确设置教示用玻璃治具安装辅助用具，不要使其悬浮。
如果设置状态不良，就会损坏
安装头。
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-33
•
教示用治具设置图
白色面向下 使用高治具台
白色面向下 镜面向下
F3A22
•
教示的步骤
Note
请在进行教示前，请按下
“
控制
”
菜单的 [ 全原点复位 ] 按钮，进行原点
复位。
Procedure
(1) 在
“
照相机选择
”
选择进行教示的元件识别照相机和照明方式。
(2) 按下 [XY 横梁退避位置移动 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
Note
透明盖的锁定自动被解除。
(3) 打开透明盖，根据照明方式，将元件识别照明教示用治具设置到元件
识别照相机上。
Reference
关于元件识别照明教示用治具的组合，请参照
“
教示用治具设置图
”
。
(4) 按下 [ 治具设置确认 ] 按钮。
(5) 关闭透明盖，按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )。
( 透明盖被锁定。)
1201-003
