3OM-1602 第一章 4. 单元调整 1-23 1201-004 [3] 传送带设定按钮 进行目标位置移动时，根据以下按钮，设定传送带宽度的调整值。 [ 目标宽度 ] 按钮 按此按钮，显示 “ 目标宽度 ” 输入界面。 输入数值，按下 [ 设定 ] 按钮，设定目标值。 [ 余量 ] 按钮 按此按钮，显示 “ 余量 ” 输入界面。 在传送带宽度设定比线路板程序的线路板尺寸富余的数据。实际的传 送带宽度为 “ 线路板尺寸 ( 目标宽度 …

100%1 / 251
3OM-1602
1-22
第一章 4. 单元调整
4.3.1 传送带
[1]
[2]
[3]
“
传送带
”
界面 F3A15-2
[1] 传送带选择按钮
选择进行目标位置移动、基准位置调整或宽度调整的传送带部位 (L 传
送带、传送带、R 传送带 )。
[2] 控制开关
配置有进行以下设定处理的按钮。选择按钮的背景颜色变为绿色。
[ 目标位置移动 ] 按钮
设定
“
目标宽度
”
、
“
余量
”
、
“
基准位置
”
的各值，按此按钮后，在 10
秒钟内再按操作台的 [START] 按钮，进行目标位置移动。
[ 原点复位 ] 按钮
按此按钮后，在 10 秒钟内再按操作台的 [START] 按钮，传送带原点
复位。
[ 线路板定位检出传感器教示 ] 按钮
根据当前的传送带宽度，进行线路板定位检出传感器的教示。
Note
在传送带上有线路板时，无法进行正确的教示。
请确认传送带上没有线路板，按此按钮进行教示。
界面展开
1201-004
3OM-1602
第一章 4. 单元调整
1-23
1201-004
[3] 传送带设定按钮
进行目标位置移动时，根据以下按钮，设定传送带宽度的调整值。
[ 目标宽度 ] 按钮
按此按钮，显示
“
目标宽度
”
输入界面。
输入数值，按下 [ 设定 ] 按钮，设定目标值。
[ 余量 ] 按钮
按此按钮，显示
“
余量
”
输入界面。
在传送带宽度设定比线路板程序的线路板尺寸富余的数据。实际的传
送带宽度为
“
线路板尺寸 ( 目标宽度 )
”
+
“
余量 ( 建议值 :0.5mm)
”
。
输入数值，按下 [ 设定 ] 按钮，设定余量。
[ 基准位置 ] 按钮
按此按钮，显示
“
基准位置
”
输入界面。
设定基准位置调整数据。输入数值，按下 [ 设定 ] 按钮，设定基准
位置。
•
传送带宽度的手动设定
实行传送带宽度的设定时，请按以下步骤进行。
Procedure
(1) 在按下
“
传送带宽度
”
的 [ 目标宽度 ]、[ 余量 ]、[ 基准位置 ] 按钮显
示的输入界面，输入各数据。
(2) 按下 [ 目标位置移动 ] 按钮后，在 10 秒钟内再按操作台的 [START]
按钮。
( 传送带宽度调整到
“
目标宽度
”
+
“
余量
”
，传送带移动到设定的基
准位置。)
3OM-1602
1-24
第一章 4. 单元调整
4.3.2 线路板制动器
进行各线路板制动器的调整。
[1]
[2] [3]
“
传送带
”

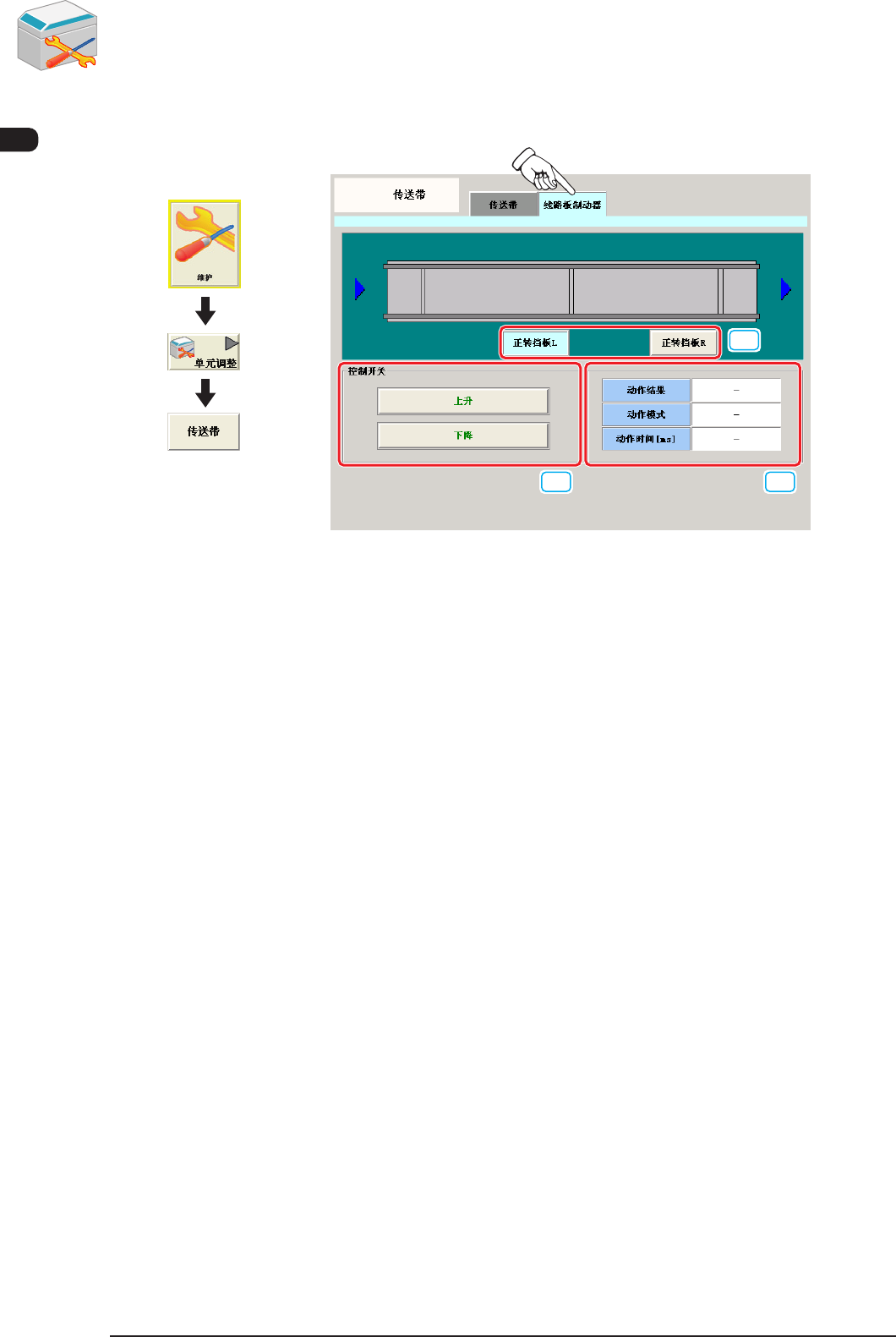

界面 F3A15-3
[1] 线路板制动器选择按钮
选择进行操作的线路板制动器。
[2] 控制开关
[ 上升 ] 按钮
按此按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选择的线路板制
动器上升。
[ 下降 ] 按钮
按此按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选择的线路板制
动器下降。
[3]
状态显示
动作结果
线路板制动器的动作结果显示为
“
OK
”
或
“
NG
”
。
动作模式
线路板制动器的当前状态显示为
“
上升
”
或
“
下降
”
。
动作时间 [ms]
显示线路板制动器的动作时间。
界面展开
1201-003
