3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-43
•
玻璃治具线路板 JG-0166( 线路板识别校正治具 )
在
“
线路板识别照相机和横梁补正值
”
的教示中，使用玻璃治具线路板。
实行教示前，定位紧固在线路板定位中心。
•
教示的步骤
Procedure
(1) 选择实行教示的横梁 (1、2)。
(2) 在
“
玻璃治具
”
按下 [ 使用 ] 按钮。
(3)
按下 [ 教示实行 ] 按钮。
指定的横梁 (1、2) 移动到所定识别标记位置，实行以下教示。
•
线路板识别照相机倍率 X 横、Y 纵、角度 Z 的教示 ( 照相机 1、2)
•
横梁位置 X 横、Y 纵补正值的教示 ( 横梁 1、2)
•
横梁角度 X、角度 Y、直交 X 补正值的教示 ( 横梁 1、2)
•
基准销弯曲位置 X 横、角度 ( 横梁 1、2)
•
实行教示时，检测到启动条件，指定以外的安装头自动待避。
•
在实行途中发生异常或按操作台的 [STOP] 按钮时，装置便进入暂停
中状态。
可以重新启动。
•
在暂停中状态下，不能选择其他菜单。
结束教示后，指定安装头自动返回到原点位置。
教示结果和教示中的标记识别结果 (XY 角度 ) 显示在
“
线路板识别
照相机和横梁补正值
”
显示部中。
1201-004
3OM-1602
1-44
第一章 5. 生产 ( 出厂 ) 调整
1103-003

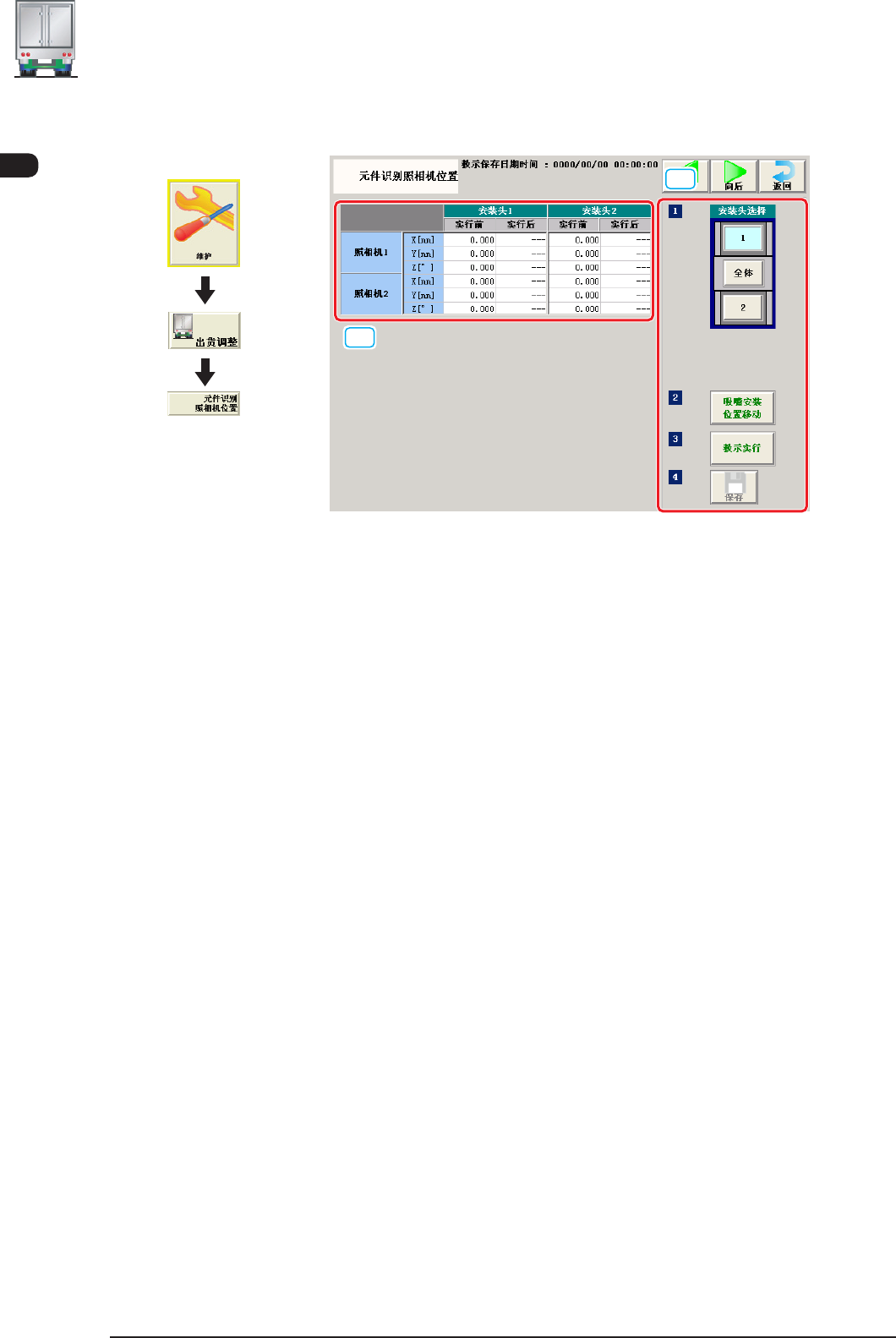

5.9 元件识别照相机位置
进行元件识别照相机补正值 (X 横、Y 纵、Z 角度 ) 的教示。
[1]
[2]
F3A29
[1] 教示数据显示部
显示指定照相机、安装头的各补正值数据。
[2] 教示步骤显示部
配置有教示中使用的按钮。
安装头选择
用图像显示表示各安装头的元件识别照相机的按钮。
请选择进行教示的元件识别照相机。
吸嘴安装位置移动
将安装头移动到便于安装教示中使用吸嘴的位置。
[ 教示实行 ] 按钮
实行教示。
[ 保存 ] 按钮
保存教示结果。
界面展开
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-45
1008-002
•
元件识别照相机补正值教示用治具
元件识别照相机补正值的教示使用如下治具。
实行教示前设置在治具放置场所，结束教示后请务必拆卸。

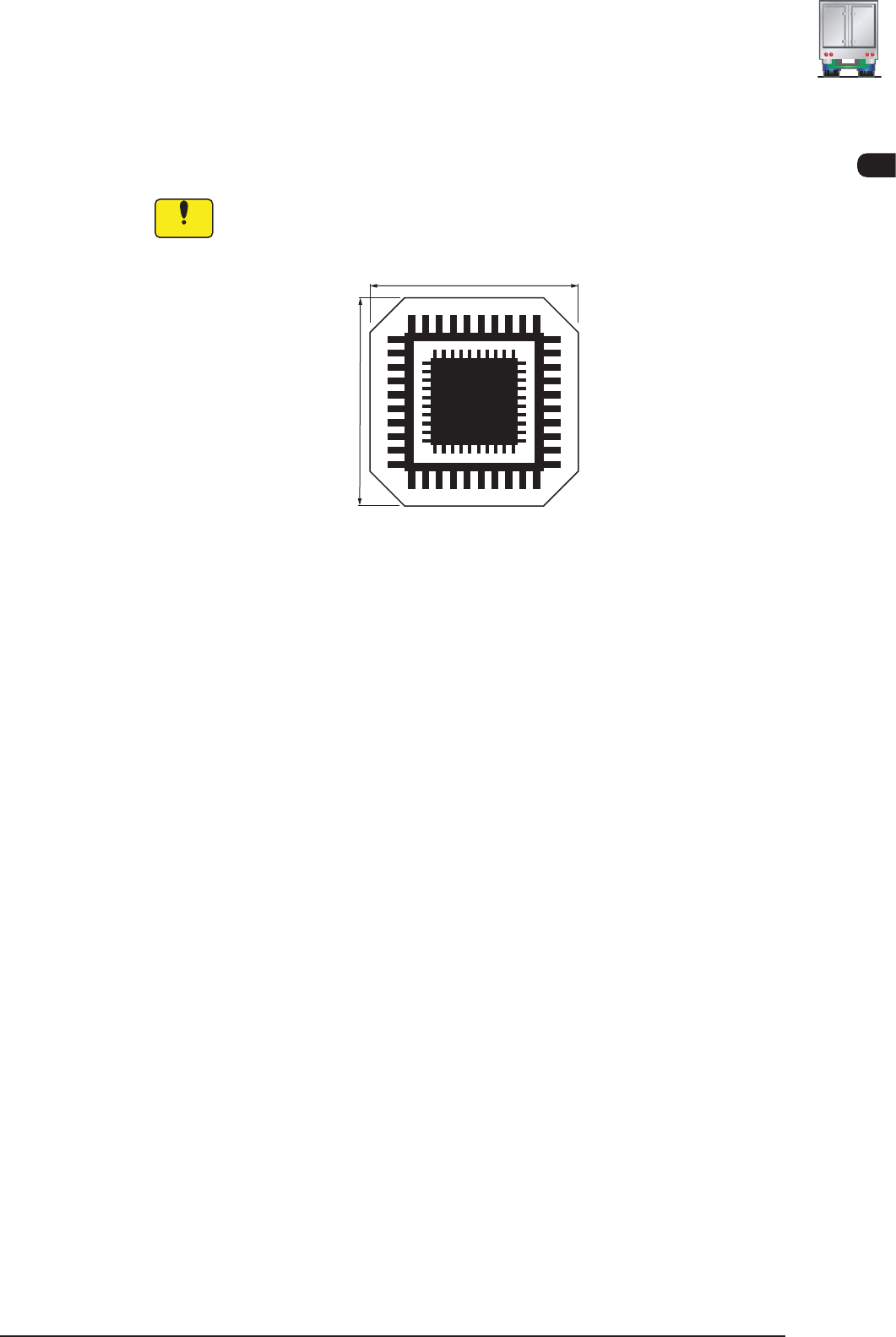

QFP 玻璃治具 JG-0188( 标准附属元件 )
Notice
容易损坏，使用时请充分注意。
12 mm
12 mm
玻璃上蒸镀印刷有两种位置算出用线路板。
QFP 玻璃治具 JG-0188 F3A30
•
治具吸嘴
QFP 玻璃治具的吸取使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴 HA09C。
实行教示之前，请在维护→单元调整→
“
吸嘴交换
”
界面中交换吸嘴。
