3OM-1602 2-22 第二章 2. 补正 ( 补正值 ) 数据 2.4 横 梁 [1] [2] [3] [5] [6] [4] F3B18 [1] X( 横 )、Y( 纵 )[mm] 调整从装置基准坐标系原点和安装头原点位置到线路板识别照相机中 心的设计尺寸的位置偏离的数据。 界面展开 1 103-003
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-21

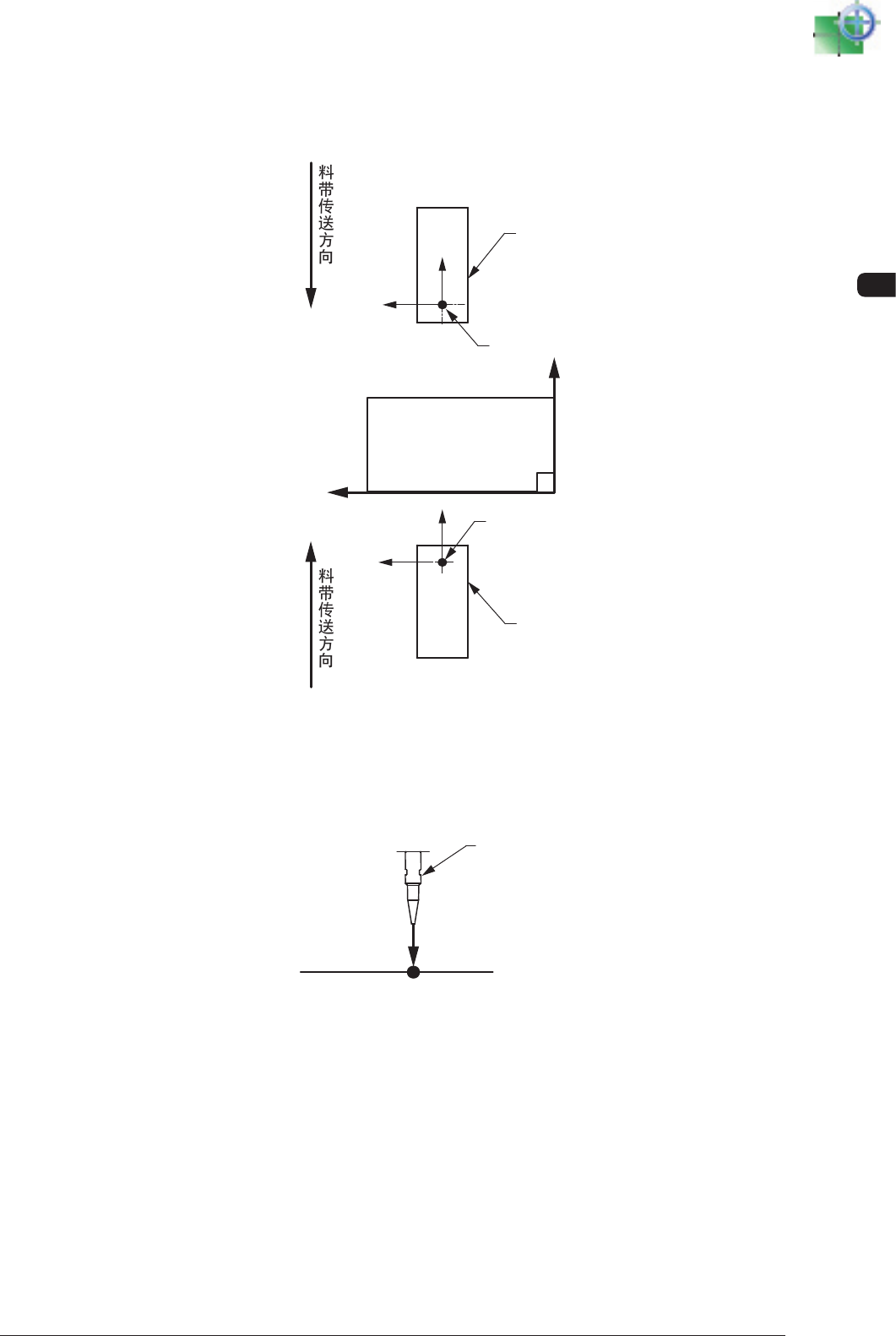

[2] X( 横 )、Y( 纵 )[mm]
是调整对每个送料器 No 的送料器对吸取位置设计尺寸的位置偏离的补
正值数据。
F211
F111
背面送料器
正面送料器
装置前侧
Y(+)
X(+)
吸取位置
吸取位置
F3B16
[3] L( 高 )[mm]
吸取基准水准
吸嘴
L(+)
F3B17
如果补正值输入
“
+
”
，吸取高度将作用于吸嘴的下降冲程量增加的方向。
[4] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[5]
[ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
3OM-1602
2-22
第二章 2. 补正 ( 补正值 ) 数据

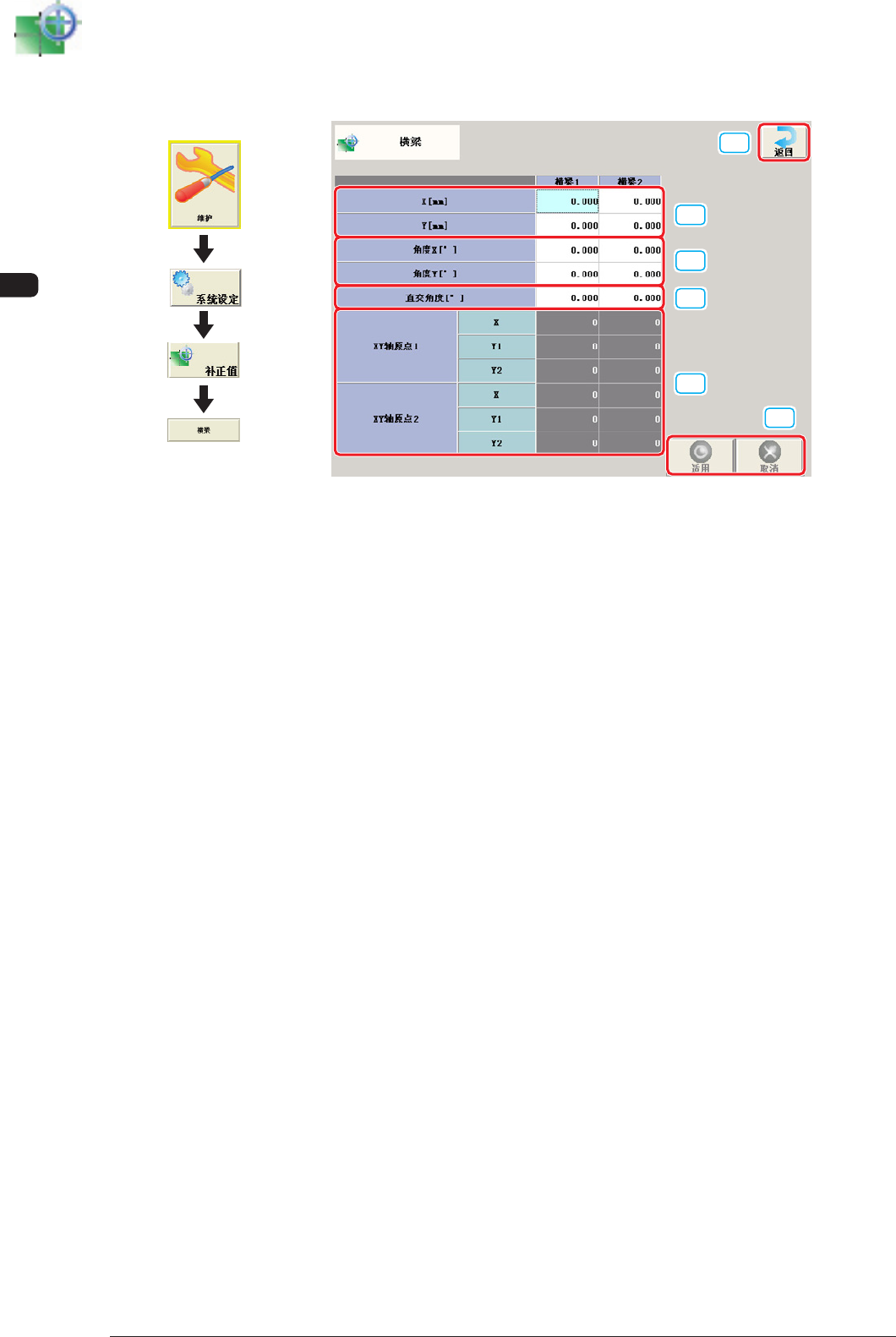

2.4 横 梁
[1]
[2]
[3]
[5]
[6]
[4]
F3B18
[1] X( 横 )、Y( 纵 )[mm]
调整从装置基准坐标系原点和安装头原点位置到线路板识别照相机中
心的设计尺寸的位置偏离的数据。
界面展开
1103-003
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-23

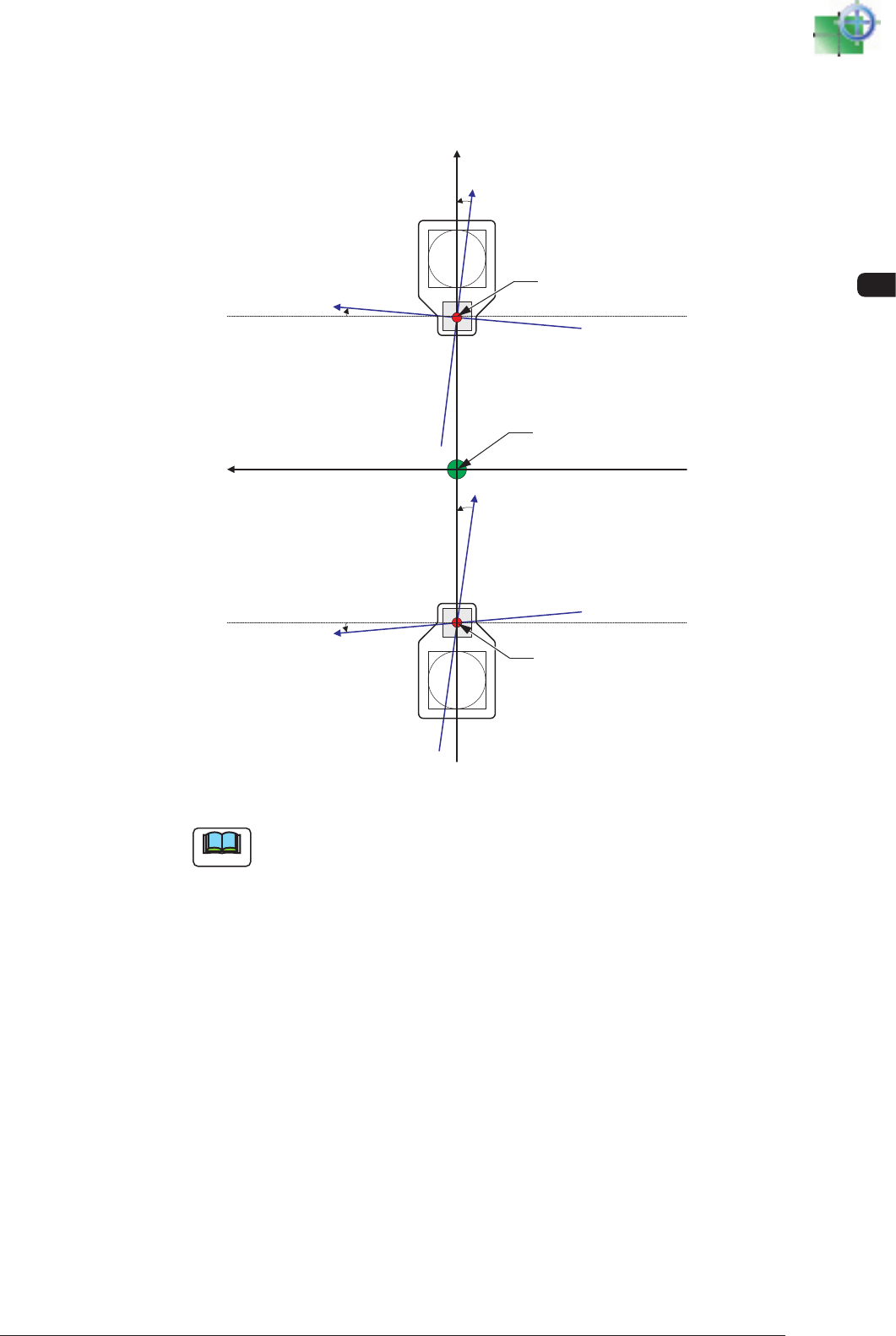

[2] 角度 X、角度 Y[
°
]
将横梁 X 及 Y 轴对准装置基准坐标系的数据。
Xm(+)
Ym(+)
Yb(+)
Xb(+)
Yb(+)
Xb(+)
Xm-Ym : 装置基准坐标系
Xb-Yb : 实际横梁坐标系
安装头原点
Pm.装置基准坐标原点
安装头原点
F3B19
Note
以装置基准坐标系为基准实际横梁坐标系往逆时针方向倾斜时，横梁
角度补正值设为
“
+
”
。
1008-002
