3OM-1602 第一章 5. 生产 ( 出厂 ) 调整 1-59 1 103-003 5.15 吸嘴水准 / 位置 吸嘴水准 对贴装在安装头的通常吸嘴的吸嘴下面水准的补正值进行教示。 吸嘴位置 对安装头旋转中心和吸嘴顶端位置的基准值的偏差进行教示。 [2] [1] [3] F3A39 [1] 安装头切换 Tab 切换各教示对应的安装头显示界面。 [2] 教示数据显示部 显示指定安装头吸嘴的教示数据。 [3] 教示步骤显示部 配置有教示…
3OM-1602
1-58
第一章 5. 生产 ( 出厂 ) 调整
[ 教示实行 ] 按钮
实行教示。
[ 保存 ] 按钮
保存教示结果。
•
教示用治具
安装头吸嘴倾斜补正值的教示使用 QFP 玻璃治具 JG-0188。
•
治具吸取用吸嘴
QFP 玻璃治具的吸取用使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴
HA09C。
•
教示的步骤
Procedure
(1) 实行教示前，交换治具吸嘴的吸嘴，在元件识别照相机的治具放置场
所设置 QFP 玻璃治具。
( 请将 QFP 玻璃治具的印刷面朝下。)
(2) 选择实行安装头吸嘴倾斜教示的安装头 (1、2) 及吸嘴。
(3)
按下 [ 教示实行 ] 按钮。
( 实行安装头吸嘴倾斜补正值的教示。)
•
实行教示时，检测到启动条件。
•
在暂停中状态下，不能选择其他菜单。
结束教示后，指定的安装头自动返回到原点。
教示结果显示在
“
安装头吸嘴倾斜补正值
”
显示部中。
(4) 重复步骤 (1) ～ (3)，实行必要吸嘴的教示。
(5)
结束教示后，拆卸 QFP 玻璃治具。
(6) 按下 [ 保存 ] 按钮。
( 保存教示结果。)
1201-003
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-59
1103-003
5.15 吸嘴水准 / 位置
吸嘴水准
对贴装在安装头的通常吸嘴的吸嘴下面水准的补正值进行教示。
吸嘴位置
对安装头旋转中心和吸嘴顶端位置的基准值的偏差进行教示。
[2]
[1]
[3]

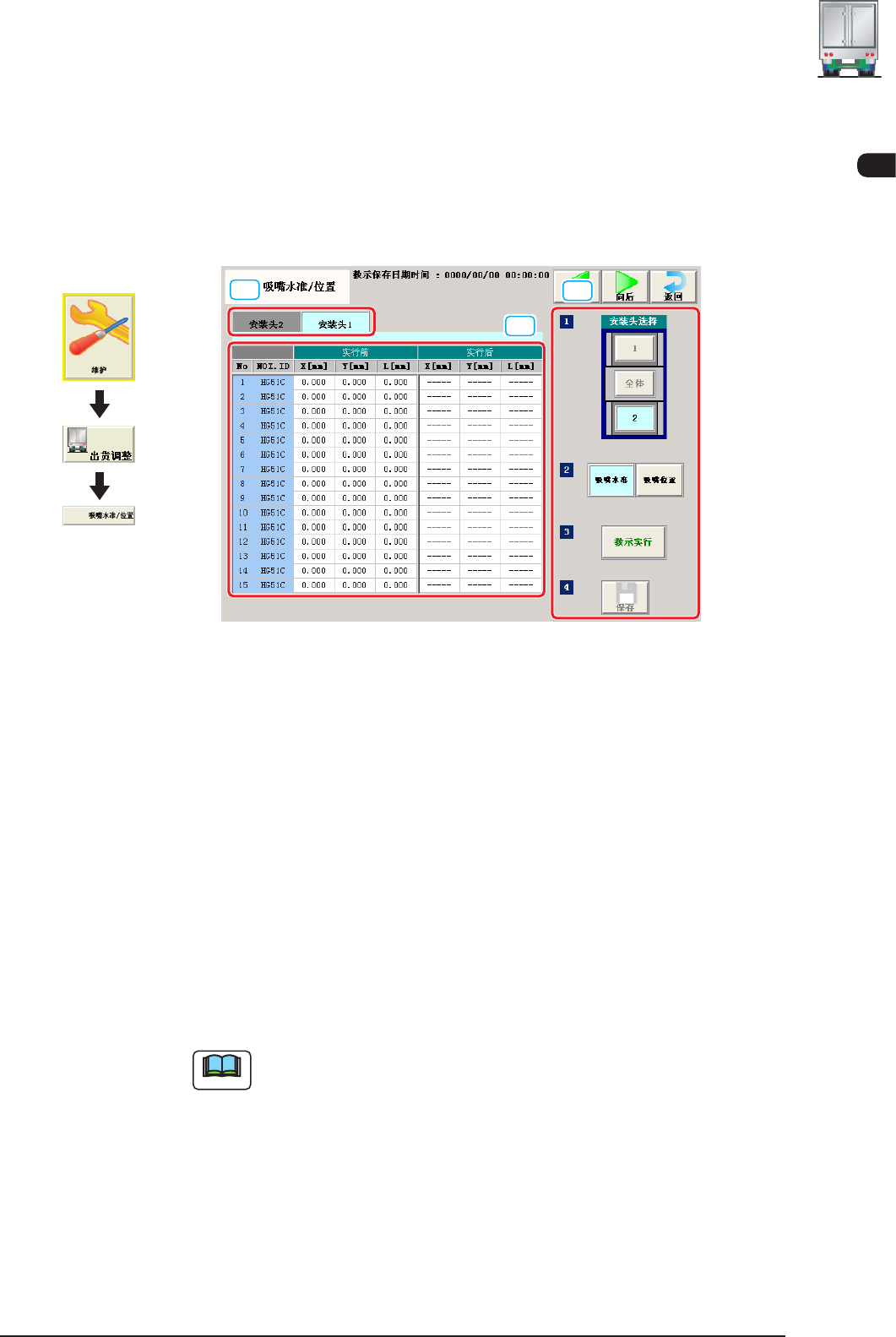

F3A39
[1] 安装头切换 Tab
切换各教示对应的安装头显示界面。
[2] 教示数据显示部
显示指定安装头吸嘴的教示数据。
[3]
教示步骤显示部
配置有教示中使用的按钮。
安装头选择
用图像显示表示各吸嘴对应的安装头位置的按钮。
请选择教示吸嘴对应的安装头。
对所有吸嘴进行教示时，请选择 [ 全体 ]。
Note
在安装头选择中，选择安装头时，界面显示也跟着切换。
界面展开
3OM-1602
1-60
第一章 5. 生产 ( 出厂 ) 调整
1201-003
界面显示切换
通过按下各教示对应的按钮，可以切换到对应界面的显示。
进行切换显示界面的教示。
各界面对应的按钮如下。
吸嘴水准
: 切换到吸嘴水准的教示界面。
吸嘴位置 : 切换到吸嘴位置的教示界面。
[ 教示实行 ] 按钮
实行教示。
[ 保存 ] 按钮
保存教示结果。
•
吸嘴水准教示的步骤
Procedure
(1) 选择实行吸嘴水准补正值教示的安装头 (1、2 或全体 )。
(2) 按下 [ 教示实行 ] 按钮。
( 用线性传感器计测吸嘴水准，读取的数据成为补正值。)
•
实行教示时，检测到启动条件。
•
教示结果显示在
“
吸嘴水准补正值
”
显示部的
“
实行后
”
。
结束教示后，指定安装头自动返回到原点。
(3) 按下 [ 保存 ] 按钮。
( 保存教示结果。)
